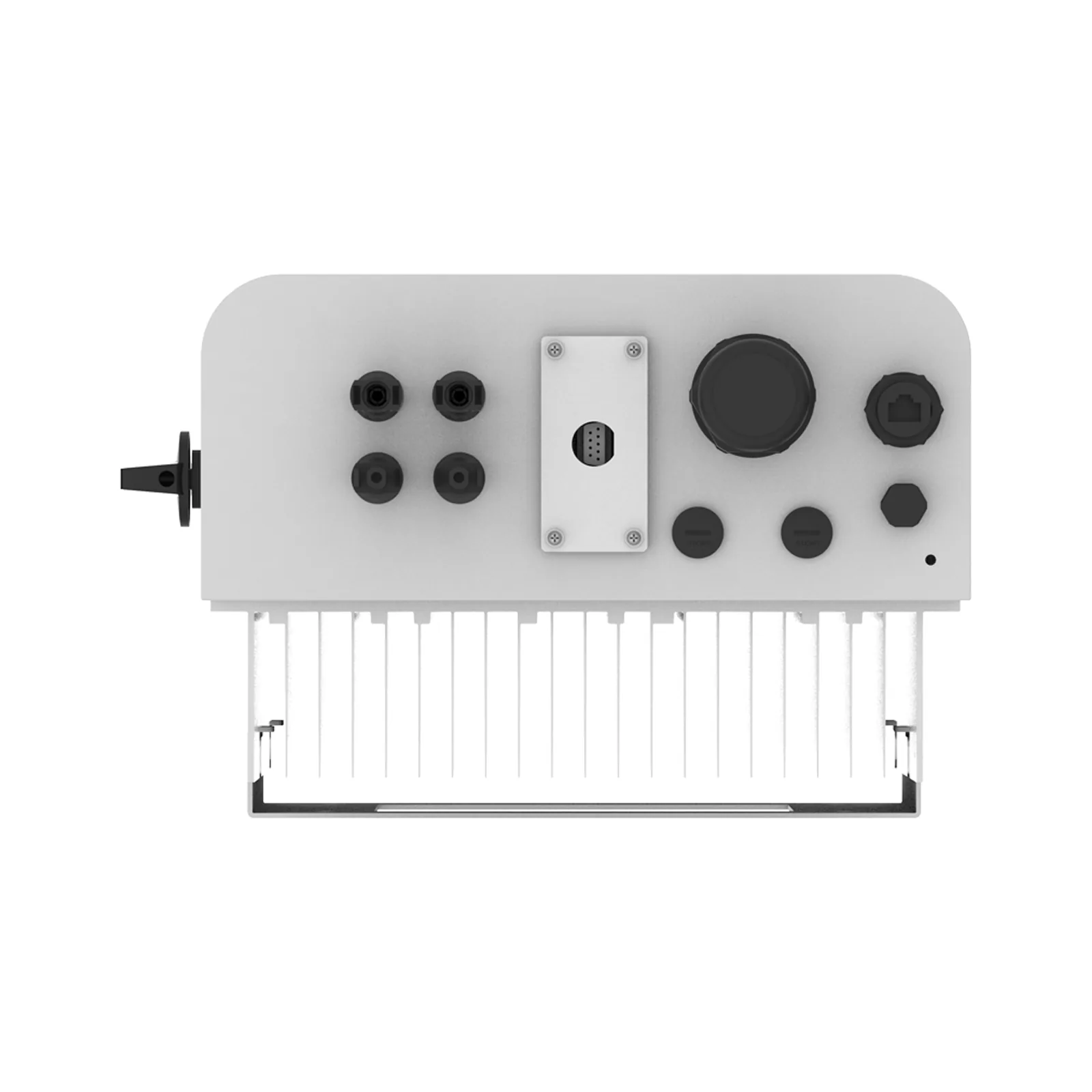

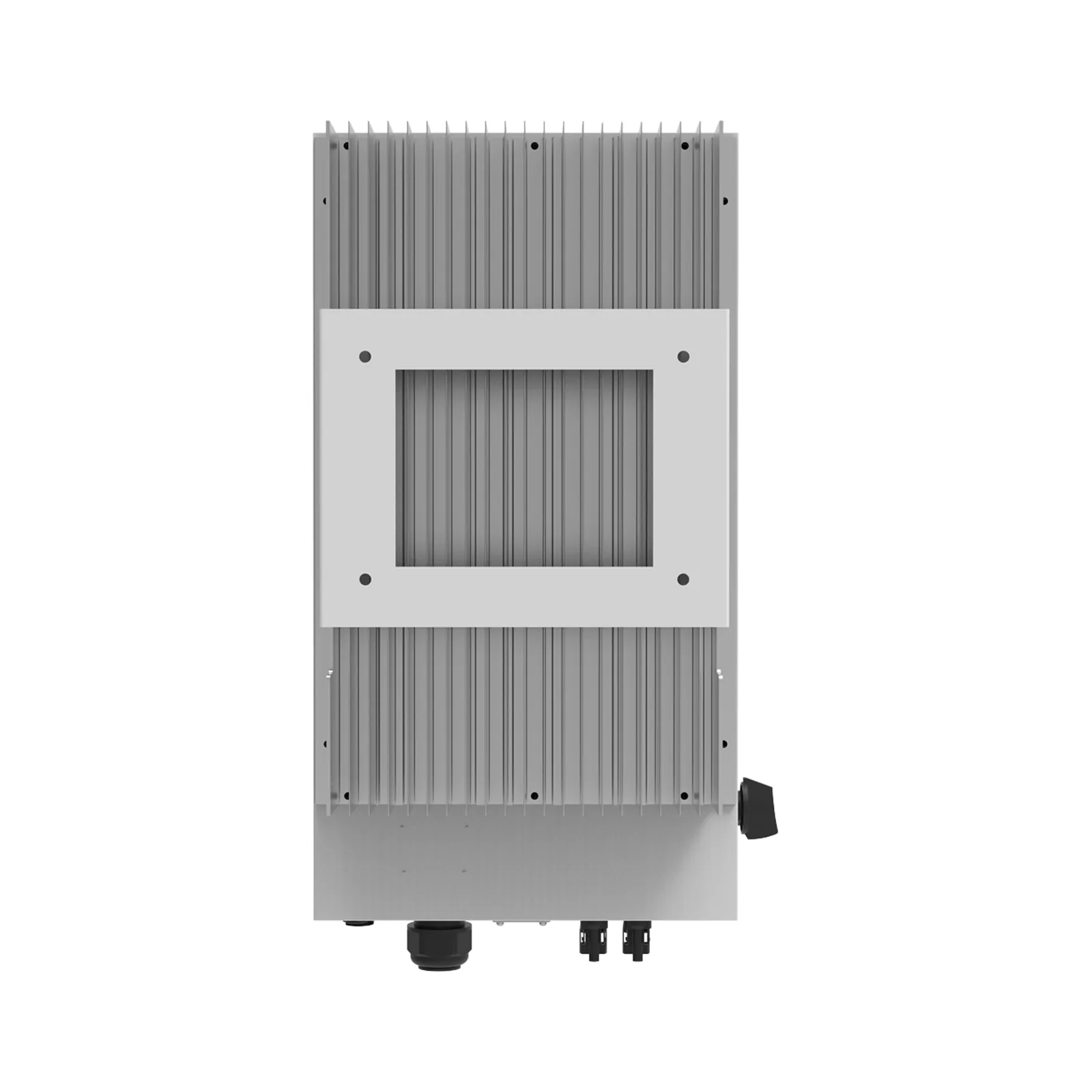

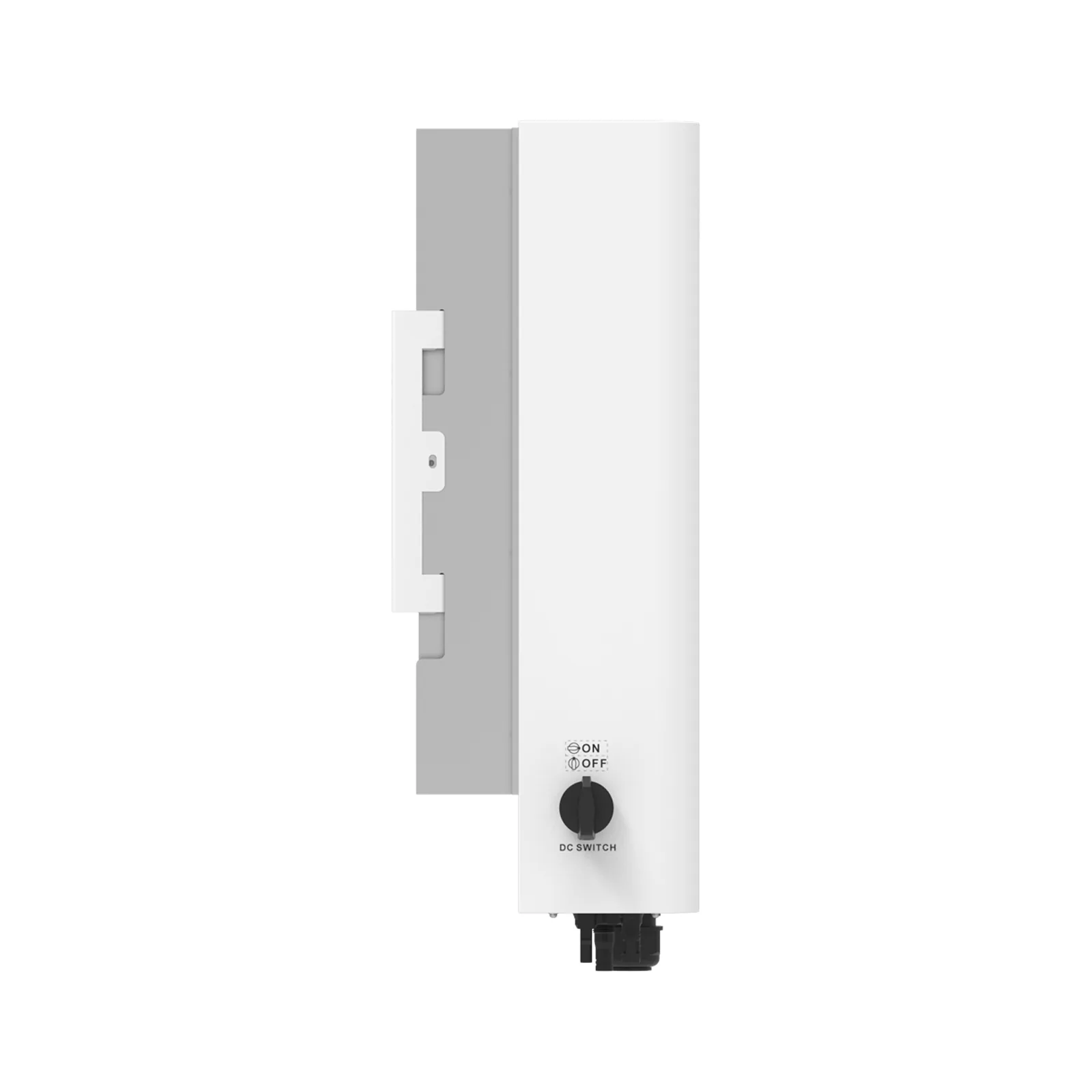

SUN-3-15K-G06P3-EU-BM2
عاكس السلسلة · ثلاثي الأطوار · 3 – 15 kW
3 – 15 kWثلاثي الأطوارIP65
السعر عند الطلب
3 – 15 kWالقدرة الاسمية
ثلاثي الأطوارعدد الأطوار
2وحدات تتبع MPPT
98.1 – 98.5 %أقصى كفاءة
البيانات الفنية
| SUN-3K-G06P3-EU-BM2 | SUN-4K-G06P3-EU-BM2 | SUN-5K-G06P3-EU-BM2 | SUN-6K-G06P3-EU-BM2 | SUN-7K-G06P3-EU-BM2 | SUN-8K-G06P3-EU-BM2 | SUN-9K-G06P3-EU-BM2 | SUN-10K-G06P3-EU-BM2 | SUN-12K-G06P3-EU-BM2 | SUN-15K-G06P3-EU-BM2 | |
|---|---|---|---|---|---|---|---|---|---|---|
| دخل PV | ||||||||||
| أقصى قدرة دخل PV (W) | 4500 | 6000 | 7500 | 9000 | 10500 | 12000 | 13500 | 15000 | 18000 | 22500 |
| أقصى جهد دخل PV (V) | 1100 | |||||||||
| جهد بدء التشغيل (V) | 140 | |||||||||
| نطاق جهد MPPT (V) | 120 – 1000 | |||||||||
| جهد دخل PV الاسمي (V) | 600 | |||||||||
| أقصى تيار دخل لكل MPPT (A) | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 26 |
| أقصى تيار دائرة قصيرة لكل MPPT (A) | 19.5 | 19.5 | 19.5 | 19.5 | 19.5 | 19.5 | 19.5 | 19.5 | 19.5 | 39 |
| عدد متتبعات MPPT | 2 | |||||||||
| عدد سلاسل PV لكل MPPT | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 |
| خرج التيار المتردد | ||||||||||
| قدرة الخرج الاسمية (W) | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | 12000 | 15000 |
| أقصى قدرة ظاهرية (VA) | 3300 | 4400 | 5500 | 6600 | 7700 | 8800 | 9900 | 11000 | 13200 | 16500 |
| جهد التيار المتردد الاسمي (V) | 400 | |||||||||
| خيارات جهد التيار المتردد الاسمي (V) | 220/380 or 230/400 | |||||||||
| نطاق جهد التيار المتردد (بالنسبة إلى الجهد الاسمي) | 0.85-1.1 Un | |||||||||
| تيار الخرج المتردد الاسمي (A) | 4.4 | 5.8 | 7.3 | 8.7 | 10.2 | 11.6 | 13.1 | 14.5 | 17.4 | 21.8 |
| عدد الأطوار | ثلاثي الأطوار | |||||||||
| تردد الشبكة الاسمي (Hz) | 50/60 | |||||||||
| نطاق تردد شبكة التيار المتردد (50 Hz / 60 Hz) (Hz) | 45-55 / 55-65 | |||||||||
| أقصى تيار خرج متردد (A) | 4.8 | 6.4 | 8 | 9.6 | 11.2 | 12.8 | 14.4 | 16 | 19.2 | 24 |
| معامل القدرة | 0.8 متقدم إلى 0.8 متأخر (قابل للضبط) | |||||||||
| التشوه التوافقي الكلي للتيار (THDi) (%) | <3 | |||||||||
| تيار الحقن المستمر (% من التيار الاسمي) (%) | <0.5 | |||||||||
| نوع توصيل شبكة التيار المتردد | 3L/N/PE | |||||||||
| الكفاءة | ||||||||||
| أقصى كفاءة (%) | 98.1 | 98.1 | 98.2 | 98.2 | 98.3 | 98.3 | 98.3 | 98.3 | 98.3 | 98.5 |
| الكفاءة الأوروبية (%) | 97.5 | 97.5 | 97.6 | 97.6 | 97.8 | 97.8 | 97.8 | 97.8 | 97.8 | 98 |
| كفاءة MPPT (%) | >99 | |||||||||
| درجة الحماية | ||||||||||
| وظائف الحماية | الحماية من عكس القطبية في التيار المستمر؛ الحماية من زيادة تيار خرج التيار المتردد؛ الحماية من زيادة جهد خرج التيار المتردد؛ الحماية من الدائرة القصيرة في خرج التيار المتردد؛ الحماية الحرارية؛ كشف ممانعة العزل؛ مراقبة مركّبة التيار المستمر؛ قاطع دائرة عطل القوس الكهربائي (AFCI) (اختياري)؛ الحماية من التشغيل الجزري؛ كشف التيار المتبقي؛ الحماية من الطفرات (التيار المستمر من النوع II / التيار المتردد من النوع II)؛ مفتاح التيار المستمر | |||||||||
| وظيفة مقاومة PID | اختياري | |||||||||
| البيانات العامة | ||||||||||
| الأبعاد (العرض x الارتفاع x العمق) (mm) | 283 × 525 × 178 | 283 × 525 × 178 | 283 × 525 × 178 | 283 × 525 × 178 | 283 × 525 × 178 | 283 × 525 × 178 | 283 × 525 × 178 | 283 × 525 × 178 | 283 × 525 × 178 | 283 × 525 × 188 |
| الوزن (kg) | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 12 |
| درجة الحماية (IP) | IP65 | |||||||||
| نطاق درجة حرارة التشغيل (°C) | −25 – 60 | |||||||||
| خفض القدرة فوق (°C) | 45 | |||||||||
| الرطوبة النسبية (%) | 0 – 100 | |||||||||
| أقصى ارتفاع للتشغيل (m) | 4000 | |||||||||
| مستوى الضوضاء (dB) | <45 | |||||||||
| الطوبولوجيا | غير معزول | |||||||||
| التبريد | تبريد طبيعي | |||||||||
| الضمان (سنوات) | 5 | |||||||||
| فئة الجهد الزائد | OVC II (DC); OVC III (AC) | |||||||||
| الاتصالات | ||||||||||
| واجهات الاتصال | RS485; RS232 | |||||||||
| المراقبة | GPRS / Wi-Fi / Bluetooth / 4G / LAN (اختياري) | |||||||||
| مراقبة ذكية للسلاسل | اختياري | |||||||||
| الشهادات | ||||||||||
| الشهادات والمعايير | IEC/EN 61000-6-1/2/3/4; IEC/EN 62109-1; IEC/EN 62109-2 | |||||||||
| معايير الربط بالشبكة | IEC 61727; IEC 62116; CEI 0-21; EN 50549; NRS 097; RD 140; UNE 217002; OVE-Richtlinie R25; G98; G99; VDE-AR-N 4105 | |||||||||
القيم مأخوذة من ورقة بيانات المصنّع، بانتظار التأكيد النهائي. وتسود ورقة البيانات المرفقة مع المنتج.
