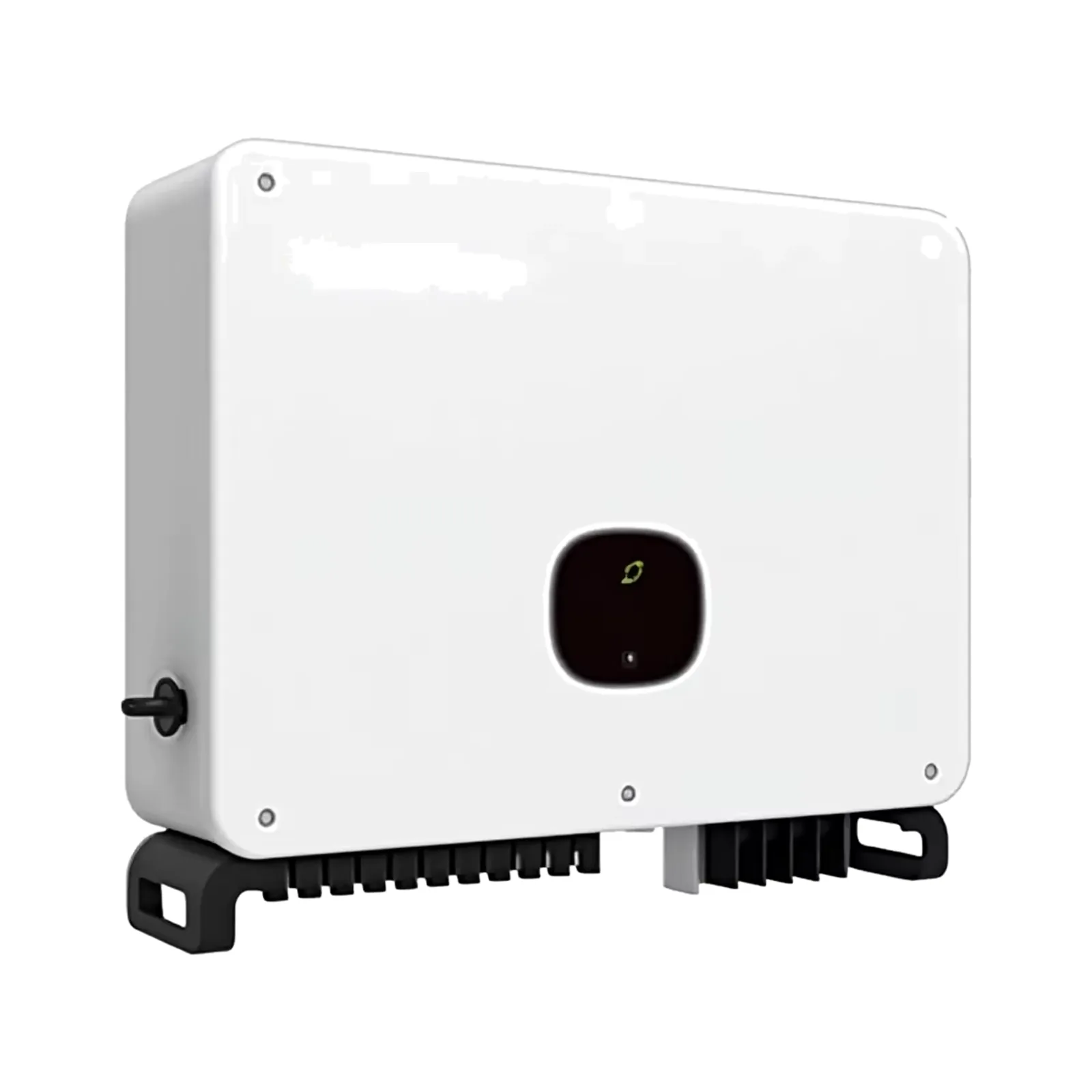

MAC 50-70KTL3-X LV-MV

Name: MAC 50-70KTL3-X LV-MV
SKU: MAC 50-70KTL3-X LV-MV

عاكس السلسلة · ثلاثي الأطوار · 50 – 70 kW

50 – 70 kWثلاثي الأطوارIP65

السعر عند الطلب

اطلب عرض سعر WhatsApp ورقة البيانات

50 – 70 kWالقدرة الاسمية

ثلاثي الأطوارعدد الأطوار

3وحدات تتبع MPPT

98.8 %أقصى كفاءة

البيانات الفنية

دخل PV
	MAC 50KTL3-X LV	MAC 50KTL3-X MV	MAC 60KTL3-X LV	MAC 60KTL3-X MV	MAC 70KTL3-X MV
أقصى قدرة دخل PV (W)	75000	75000	90000	90000	105000
أقصى جهد دخل PV (V)	1100
جهد بدء التشغيل (V)	250
جهد دخل PV الاسمي (V)	600	700	600	700	700
نطاق جهد MPPT (V)	200 – 1000
عدد متتبعات MPPT	3
عدد سلاسل PV لكل MPPT	4
عدد سلاسل PV لكل متتبع MPPT (المتتبع 1 / 2 / 3)	4 / 3 / 3	4 / 3 / 3	4 / 4 / 4	4 / 4 / 4	4 / 4 / 4
أقصى تيار دخل لكل MPPT (A)	52
أقصى تيار دخل لكل متتبع MPPT (المتتبع 1 / 2 / 3) (A)	52 / 39 / 39	52 / 39 / 39	52 / 52 / 52	52 / 52 / 52	52 / 52 / 52
أقصى تيار دائرة قصيرة لكل MPPT (A)	55
خرج التيار المتردد
قدرة الخرج الاسمية (W)	50000	50000	60000	60000	70000
أقصى قدرة ظاهرية (VA)	55500	55500	66600	66600	77700
جهد التيار المتردد الاسمي (V)	400	480	400	480	480
جهد التيار المتردد الاسمي (النطاق) (V)	230/400 (340-440)	277/480 (425-540)	230/400 (340-440)	277/480 (425-540)	277/480 (425-540)
عدد الأطوار	ثلاثي الأطوار
نوع توصيل شبكة التيار المتردد	3W + N + PE	3W + PE	3W + N + PE	3W + PE	3W + PE
تردد الشبكة الاسمي (Hz)	50/60
نطاق تردد شبكة التيار المتردد (50 Hz / 60 Hz) (Hz)	45-55 / 55-65
أقصى تيار خرج متردد (A)	80.5	66.9	96.6	80.2	93.6
معامل القدرة	0.8 متقدم إلى 0.8 متأخر (قابل للضبط)
التشوه التوافقي الكلي للتيار (THDi) (%)	<3
الكفاءة
أقصى كفاءة (%)	98.8
الكفاءة الأوروبية (%)	98.5
كفاءة MPPT (%)	99.9
درجة الحماية
وظائف الحماية	الحماية من عكس القطبية في التيار المستمر؛ مفتاح التيار المستمر؛ الحماية من الطفرات في التيار المتردد والمستمر (النوع II / النوع II)؛ مراقبة مقاومة العزل؛ الحماية من الدائرة القصيرة في التيار المتردد؛ مراقبة عطل التأريض؛ مراقبة الشبكة؛ الحماية من التشغيل الجزري؛ وحدة مراقبة التيار المتبقي
البيانات العامة
الأبعاد (العرض x الارتفاع x العمق) (mm)	680 × 508 × 281
الوزن (kg)	52
نطاق درجة حرارة التشغيل (°C)	−25 – 60
استهلاك الطاقة ليلًا (W)	<1
الطوبولوجيا	بدون محوّل
التبريد	تبريد هوائي ذكي
درجة الحماية (IP)	IP65
الرطوبة النسبية (%)	0 – 100
أقصى ارتفاع للتشغيل (m)	4000
توصيل التيار المستمر	H4 / MC4 (اختياري)
توصيل التيار المتردد	غدة الكابل + طرف OT
الضمان (سنوات)	5 – 10
الاتصالات
الشاشة	OLED + LED / Wi-Fi + تطبيق
واجهات الاتصال	RS485؛ USB؛ Wi-Fi (اختياري)؛ GPRS (اختياري)؛ RF (اختياري)
الشهادات
الشهادات والمعايير	CE
معايير الربط بالشبكة	IEC 62116; IEC 61727; IEC 60068; IEC 61683; IEEE 1547
