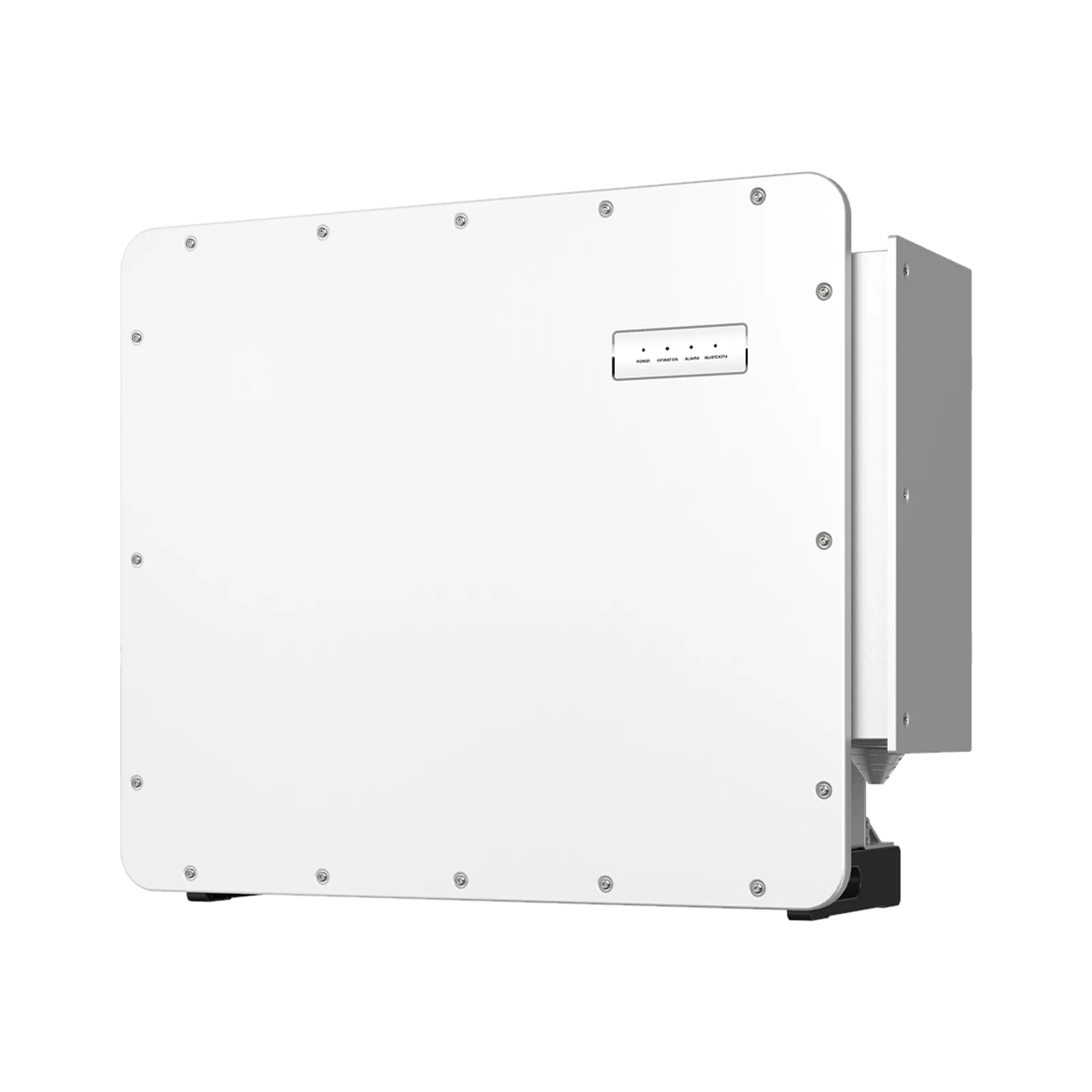

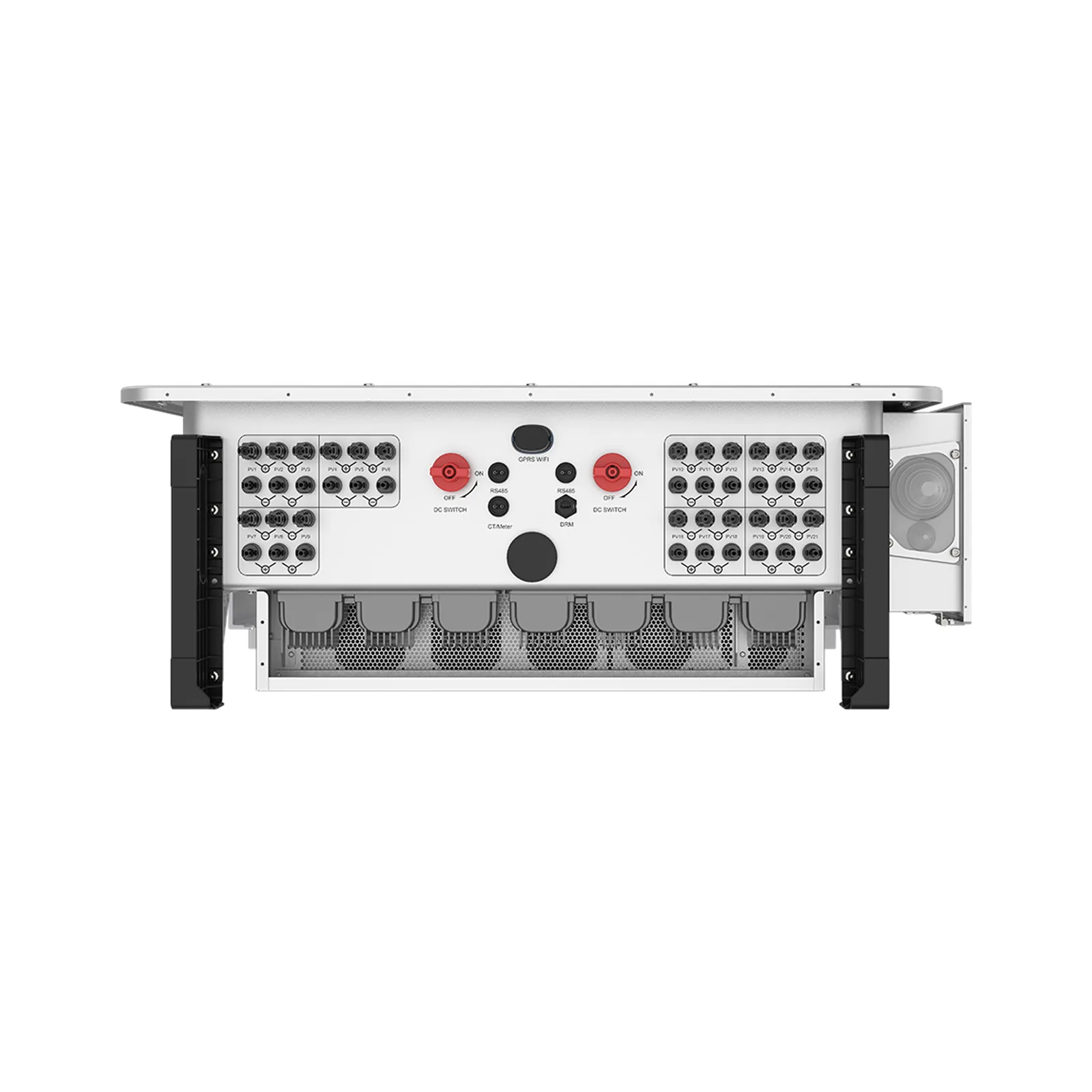

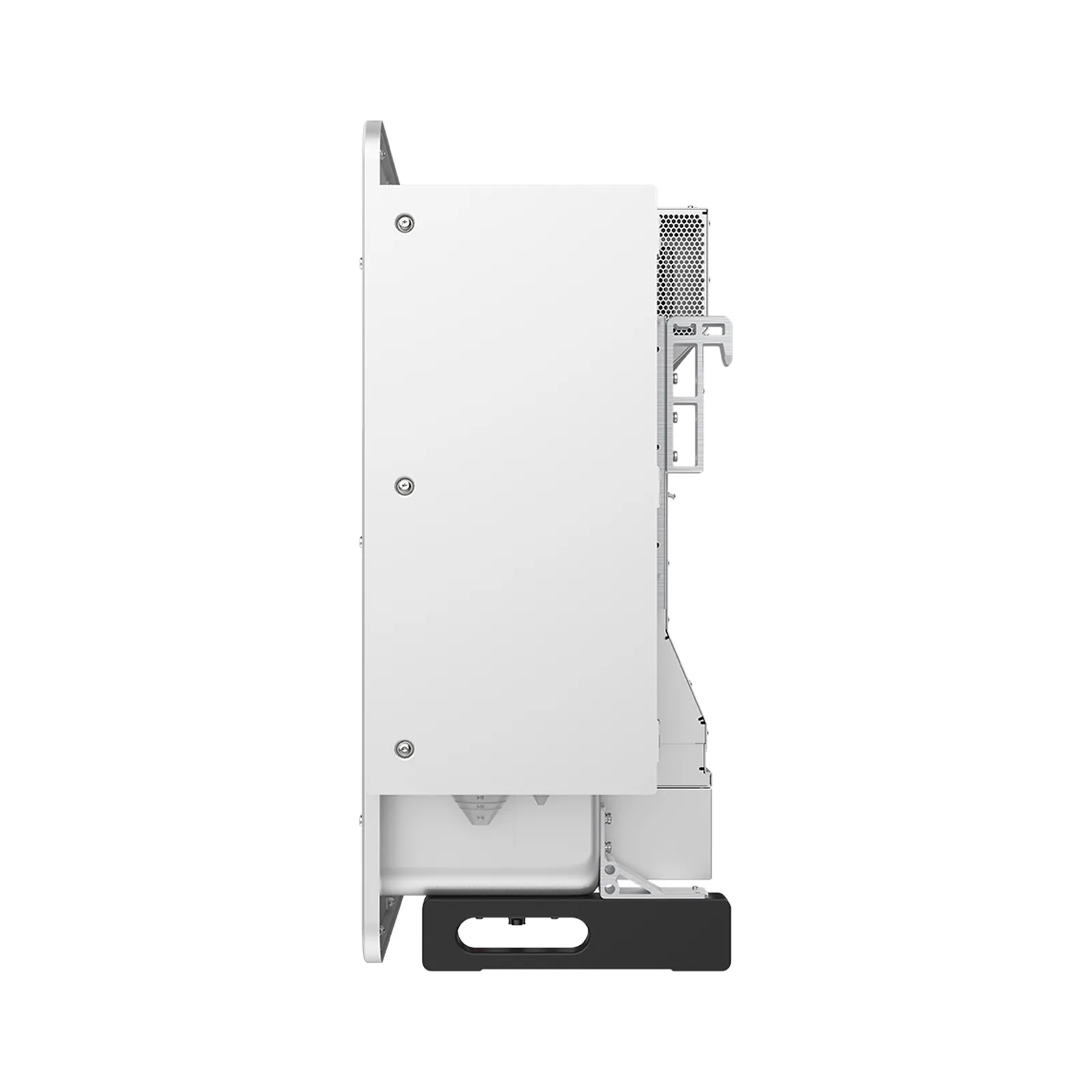

G6-GC3P150K07-NV-ND
String-Wechselrichter · Dreiphasig · 150 kW
150 kWDreiphasigIP66
Preis auf Anfrage
150 kWNennleistung
DreiphasigPhasen
7MPP-Tracker
98.8 %Max. Wirkungsgrad
Technische Daten
| G6-GC3P150K07-NV-ND | |
|---|---|
| PV-Eingang | |
| Max. PV-Eingangsspannung (V) | 1100 |
| Nenn-Eingangsspannung (PV) (V) | 600 |
| Startspannung (V) | 180 |
| MPPT-Spannungsbereich (V) | 160 – 1000 |
| Max. Eingangsstrom pro MPPT (A) | 54 |
| Max. Kurzschlussstrom pro MPPT (A) | 75 |
| Anzahl MPP-Tracker | 7 |
| Max. Anzahl PV-String-Eingänge | 21 |
| AC-Ausgang | |
| Nennleistung (W) | 150000 |
| Max. Scheinleistung (VA) | 165000 |
| Max. Wirkleistung (W) | 165000 |
| AC-Nennspannung (V) | 380 |
| Netzanschlussart | 3/N/PE |
| Phasen | Dreiphasig |
| Netznennfrequenz (Hz) | 50 |
| AC-Nennausgangsstrom (A) | 227.9 |
| Max. AC-Ausgangsstrom (A) | 250.6 |
| Leistungsfaktor | >0.99 (0.8 voreilend bis 0.8 nacheilend) |
| Klirrfaktor Ausgangsstrom (THDi) (%) | <3 |
| Max. Geräteanzahl bei Master-Slave-Nulleinspeisung (Rückspeisesperre) | 10 |
| Wirkungsgrad | |
| Max. Wirkungsgrad (%) | 98.8 |
| China-Wirkungsgrad (%) | 98.1 |
| Schutzeinrichtungen | |
| Schutzfunktionen | Übertemperaturschutz der AC/DC-Klemmen; DC-Verpolschutz; AC-Kurzschlussschutz; AC-Ausgangsüberstromschutz; Überspannungsableiter (DC Typ II, AC Typ II); Netzüberwachung; Anti-Islanding-Schutz; Temperaturschutz; String-Überwachung; I-V-Kennlinienscan; SVG-Funktion bei Nacht; PID-Regeneration (optional); Integrierter DC-Schalter; DC-Lichtbogenschutz (AFCI) (optional); Regelung der Phasenunsymmetrie (optional) |
| Allgemeine Daten | |
| Abmessungen (B x H x T) (mm) | 1035.5 × 869 × 396 |
| Gewicht (kg) | 105 |
| Topologie | Transformatorlos |
| Eigenverbrauch bei Nacht (W) | <2 |
| Betriebstemperaturbereich (°C) | −30 – 60 |
| Relative Luftfeuchtigkeit (%) | 0 – 100 |
| Schutzart | IP66 |
| Kühlung | Intelligente Luftkühlung |
| Max. Betriebshöhe (m) | 4000 |
| DC-Anschluss | MC4-Stecker |
| AC-Anschluss | OT-Ringkabelschuh (max. 400 mm²) |
| Kommunikation | |
| Anzeige | LED-Anzeigen, Bluetooth + App |
| Kommunikationsschnittstellen | RS485 (2 unabhängige Anschlüsse); Wi-Fi (Option); GPRS (Option); PLC (Option) |
| Zertifizierungen und Normen | |
| Zertifizierungen und Normen | IEC 62109-1/-2; IEC 61000-6-2/-4; NB/T 32004 |
| Netzanschlussnormen | NB/T 32004 |
Werte aus dem Datenblatt des Herstellers, endgültige Bestätigung steht noch aus. Maßgeblich ist das mit dem Produkt gelieferte Datenblatt.
