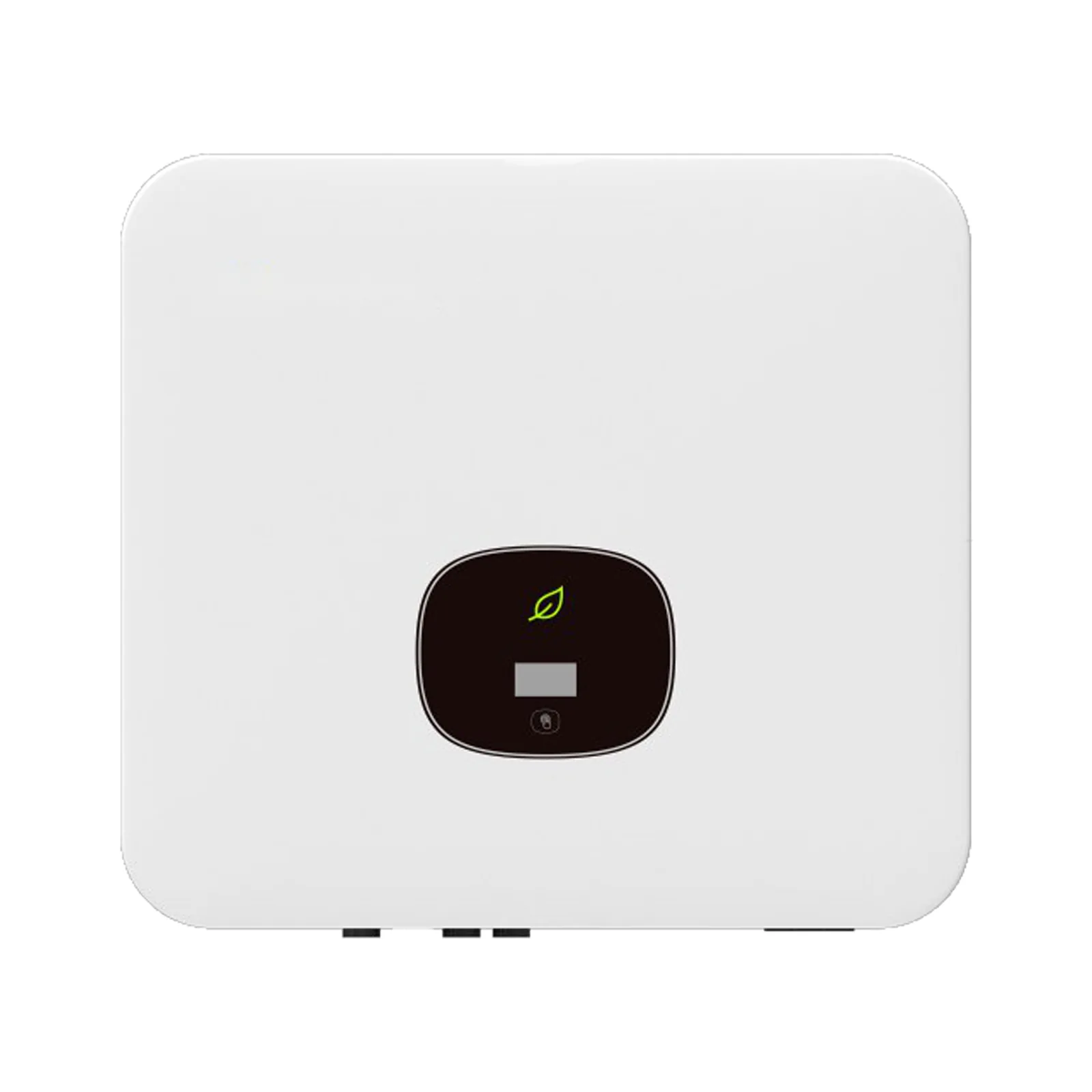

MIN 7000-10000TL-X-X2 String-Wechselrichter

MIN 7000-10000TL-X-X2

String-Wechselrichter · Einphasig · 7 – 10 kW

7 – 10 kWEinphasigIP66
Preis auf Anfrage
Angebot anfordern WhatsApp Datenblatt
7 – 10 kWNennleistung
EinphasigPhasen
3MPP-Tracker
98.1 %Max. Wirkungsgrad

Technische Daten

MIN 7000TL-XMIN 7000TL-X2MIN 8000TL-XMIN 8000TL-X2MIN 9000TL-XMIN 9000TL-X2MIN 10000TL-XMIN 10000TL-X2
PV-Eingang
Max. PV-Eingangsleistung (W)1200012000120001200013500135001500015000
Max. PV-Eingangsspannung (V)600
Startspannung (V)10080100801008010080
Nenn-Eingangsspannung (PV) (V)360
MPPT-Spannungsbereich (V)60 – 550
Max. Eingangsstrom pro MPPT (A)13.51613.51627162716
Max. Kurzschlussstrom pro MPPT (A)16.92416.92433.82433.824
Anzahl MPP-Tracker3
Strings pro MPP-Tracker11112121
Max. PV-Eingangsstrom je MPPT-Tracker (A)13.5 / 13.5 / 13.516 / 16 / 1613.5 / 13.5 / 13.516 / 16 / 1613.5 / 13.5 / 2716 / 16 / 1613.5 / 13.5 / 2716 / 16 / 16
Max. PV-Kurzschlussstrom je MPPT-Tracker (A)16.9 / 16.9 / 16.924 / 24 / 2416.9 / 16.9 / 16.924 / 24 / 2416.9 / 16.9 / 33.824 / 24 / 2416.9 / 16.9 / 33.824 / 24 / 24
PV-Strings je MPPT-Tracker1 / 1 / 11 / 1 / 11 / 1 / 11 / 1 / 11 / 1 / 21 / 1 / 11 / 1 / 21 / 1 / 1
AC-Ausgang
Nennleistung (W)7000700080008000900090001000010000
Max. Scheinleistung (VA)7000700080008000900090001000010000
AC-Nennspannung (V)220
AC-Spannungsbereich (V)160 – 300
Max. AC-Ausgangsstrom (A)33.533.538.338.3434345.545.5
PhasenEinphasig
Netznennfrequenz (Hz)50/60
AC-Netzfrequenzbereich (50 Hz / 60 Hz) (Hz)44-55 / 54-65
Leistungsfaktor0.8 voreilend bis 0.8 nacheilend (einstellbar)
Klirrfaktor Ausgangsstrom (THDi) (%)<3
Wirkungsgrad
Max. Wirkungsgrad (%)98.1
Europäischer Wirkungsgrad (%)97.397.597.397.597.697.597.697.5
MPPT-Wirkungsgrad (%)99.5
Schutzeinrichtungen
SchutzfunktionenDC-Verpolschutz; DC-Schalter; Isolationswiderstandsüberwachung; AC-Kurzschlussschutz; Erdschlussüberwachung; Netzüberwachung; Anti-Islanding-Schutz; Fehlerstromüberwachungseinheit; AFCI-Schutz (optional)
DC-ÜberspannungsableiterType II / Type IIIType IIType II / Type IIIType IIType II / Type IIIType IIType II / Type IIIType II
Allgemeine Daten
Abmessungen (B x H x T) (mm)425 × 387 × 180
Gewicht (kg)18.22018.22018.22018.220
Betriebstemperaturbereich (°C)−25 – 60−30 – 60−25 – 60−30 – 60−25 – 60−30 – 60−25 – 60−30 – 60
Eigenverbrauch bei Nacht (W)<1
TopologieTransformatorlos
KühlungNatürliche Konvektion
SchutzartIP66
Relative Luftfeuchtigkeit (%)0 – 100
Max. Betriebshöhe (m)4000
DC-AnschlussH4 / MC4 (Option)
AC-AnschlussKabelverschraubung + OT-Ringkabelschuh
Garantie (Jahre)5 – 10
Kommunikation
AnzeigeOLED + LED
KommunikationsschnittstellenRS485; USB; Wi-Fi (Option); GPRS (Option); RF (Option); LAN (Option)
Zertifizierungen und Normen
Zertifizierungen und NormenCE; INMETRO; IEC 62109CE; IEC 62109CE; INMETRO; IEC 62109CE; IEC 62109CE; INMETRO; IEC 62109CE; IEC 62109CE; INMETRO; IEC 62109CE; IEC 62109
NetzanschlussnormenIEC 62116; AS 4777; UL 1741; IEEE 1547IEC 61683; AS/NZS 4777.2; IEC 63027; IEEE 1547; UL 1741IEC 62116; AS 4777; UL 1741; IEEE 1547IEC 61683; AS/NZS 4777.2; IEC 63027; IEEE 1547; UL 1741IEC 62116; AS 4777; UL 1741; IEEE 1547IEC 61683; AS/NZS 4777.2; IEC 63027; IEEE 1547; UL 1741IEC 62116; AS 4777; UL 1741; IEEE 1547IEC 61683; AS/NZS 4777.2; IEC 63027; IEEE 1547; UL 1741

Werte aus dem Datenblatt des Herstellers, endgültige Bestätigung steht noch aus. Maßgeblich ist das mit dem Produkt gelieferte Datenblatt.
