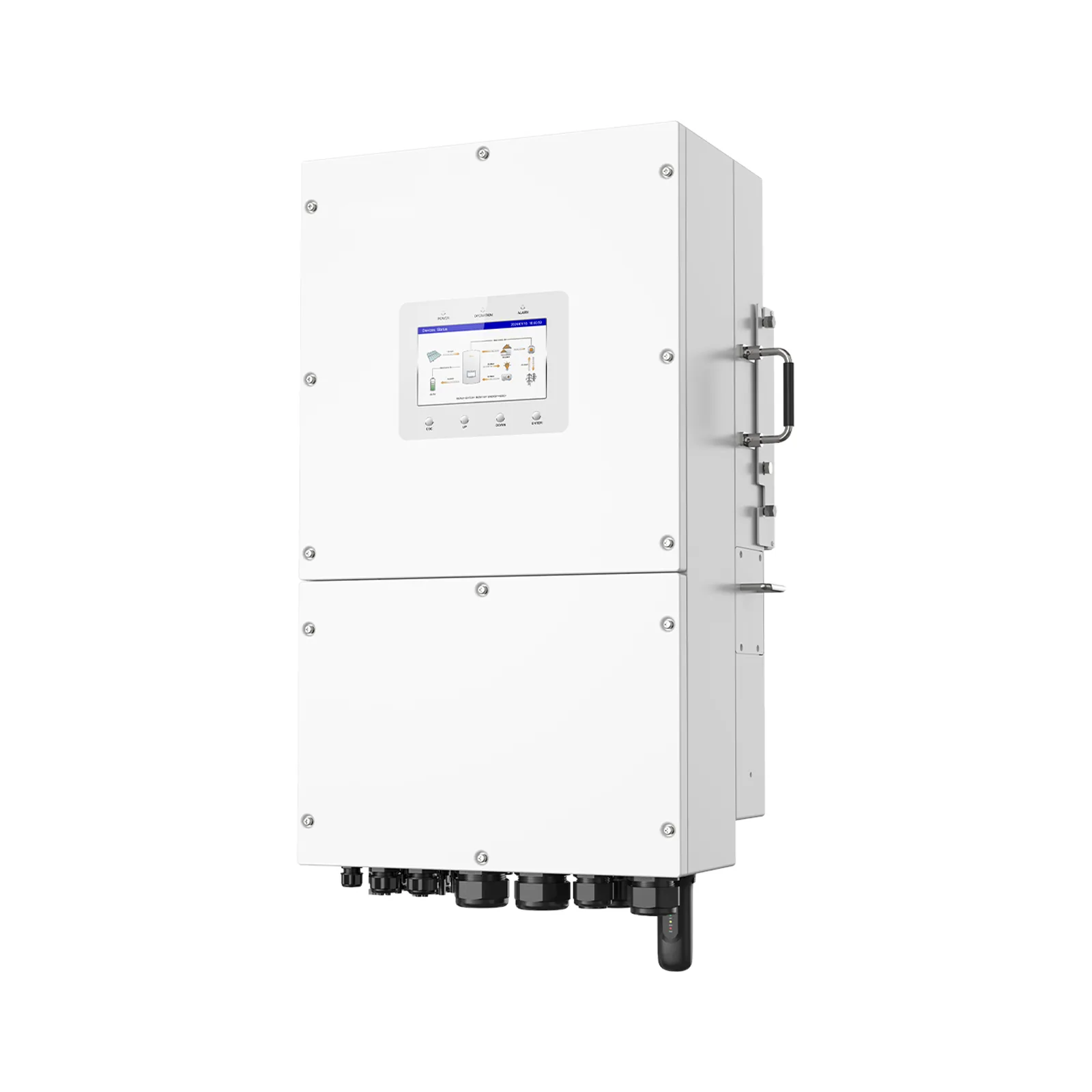

S6-EH1P(9.9-18)K03-NV-YD-L

Name: S6-EH1P(9.9-18)K03-NV-YD-L
SKU: S6-EH1P(9.9-18)K03-NV-YD-L

Hybrid-Wechselrichter · Einphasig · 9.9 – 18 kW

9.9 – 18 kWEinphasigIP66

Preis auf Anfrage

Angebot anfordern WhatsApp Datenblatt

9.9 – 18 kWNennleistung

EinphasigPhasen

3MPP-Tracker

97.6 %Max. Wirkungsgrad

Technische Daten

PV-Eingang
	S6-EH1P9.9K03-NV-YD-L	S6-EH1P12K03-NV-YD-L	S6-EH1P14K03-NV-YD-L	S6-EH1P16K03-NV-YD-L	S6-EH1P18K03-NV-YD-L
Max. PV-Eingangsleistung (W)	19800	24000	28000	32000	36000
Max. nutzbare PV-Eingangsleistung (W)	15800	19200	22400	25600	28800
Max. PV-Eingangsspannung (V)	550
Nenn-Eingangsspannung (PV) (V)	380
Startspannung (V)	100
MPPT-Spannungsbereich (V)	80 – 520
Max. Eingangsstrom pro MPPT (A)	40	40	40	40	42
Max. Kurzschlussstrom pro MPPT (A)	50
Anzahl MPP-Tracker	3
Max. Anzahl PV-Eingangs-Strings	6
AC-Ausgang
Nennleistung (W)	9900	12000	14000	16000	18000
AC-Nennspannung (V)	230
AC-Nennausgangsstrom (A)	43.1	52.2	60.9	69.6	78.2
Phasen	Einphasig
Netznennfrequenz (Hz)	50/60
Leistungsfaktor	>0.99 (0.8 voreilend bis 0.8 nacheilend)
Klirrfaktor Ausgangsstrom (THDi) (%)	<3
AC-Eingangsspannungsbereich (Netzseite) (V)	187 – 253
Max. AC-Eingangsstrom (Netzseite, 220 V / 230 V) (A)	67.5 / 64.5	81.8 / 78.3	95.5 / 91.3	109.1 / 104.3	122.7 / 117.4
AC-Eingangsfrequenzbereich (Netzseite) (Hz)	45-55 / 55-65
Notstrom-Ausgangsleistung (W)	9900	12000	14000	16000	18000
Überlastleistung (kurzzeitig) (W)	19800	24000	28000	32000	36000
Überlastdauer netzunabhängig (s)	10
Umschaltzeit Netz-/Inselbetrieb (ms)	<10
Ausgangsnennspannung, netzunabhängige Seite	L/N/PE, 220 V / 230 V
Nennfrequenz, netzunabhängige Seite (Hz)	50 / 60
Nennausgangsstrom, netzunabhängige Seite (220 V / 230 V) (A)	45 / 43.1	54.5 / 52.2	63.6 / 60.9	72.7 / 69.6	81.8 / 78.2
Klirrfaktor Spannung (THDv), netzunabhängige Seite (%)	<3
Generatoreingang	Ja
Max. Eingangsleistung, Generatorseite (W)	9900	12000	14000	16000	18000
Max. Eingangsstrom, Generatorseite (220 V / 230 V) (A)	45 / 43.1	54.5 / 52.2	63.6 / 60.9	72.7 / 69.6	81.8 / 78.2
Nenneingangsfrequenz, Generatorseite (Hz)	50 / 60
Max. Anzahl parallel betreibbarer Geräte	6
Batterie
Batterietyp	Lithiumbatterie / Blei-Säure-Batterie
Batteriespannungsbereich (V)	40 – 60
Max. Ladestrom (A)	208	250	290	290	320
Max. Entladestrom (A)	208	250	290	290	320
Batteriekommunikation	CAN / RS485
Wirkungsgrad
Max. Wirkungsgrad (%)	97.6
Europäischer Wirkungsgrad (%)	97
Max. PV-Ladewirkungsgrad (%)	>94.9
Max. Lade-/Entladewirkungsgrad der Batterie (%)	>94.33 / 93.51
Schutzeinrichtungen
Schutzfunktionen	Überspannungsableiter; DC-Verpolschutz (PV-Seite); Erdschlusserkennung; DC-Lichtbogenschutz (optional)
Schutzart / Überspannungskategorie	Schutzklasse I / OVC II (PV- und Batterieanschlüsse), OVC III (Netz-, Inselnetz- und Generatoranschlüsse)
Allgemeine Daten
Abmessungen (B x H x T) (mm)	459 × 845 × 313
Gewicht (kg)	55.5
Topologie	Transformatorlos
Betriebstemperaturbereich (°C)	−25 – 60
Relative Luftfeuchtigkeit (%)	0 – 100
Schutzart	IP66
Geräuschpegel (dB)	<65
Kühlung	Intelligente Luftkühlung
Max. Betriebshöhe (m)	4000
PV-Steckverbinder	MC4-Stecker
Batterie-Steckverbinder	Klemmenblock
AC-Steckverbinder	Klemmenblock
Kommunikation
Anzeige	7-Zoll-LCD, Bluetooth + App
Kommunikationsschnittstellen	RS485; Mobilfunk (Option); Wi-Fi (Option); LAN (Option)
Überwachung	Integrierte Cloud-Plattform mit Fernsteuerung, KI-Strategie und sofortiger Fehlerbehebung
Zertifizierungen und Normen
Zertifizierungen und Normen	IEC/EN 62109-1/-2; EN 61000-6-2/-3
Netzanschlussnormen	NRS 097-2-1; IEC 62116; IEC 61727; IEC 60068; IEC 61683; EN 50530; EN 50549-1
