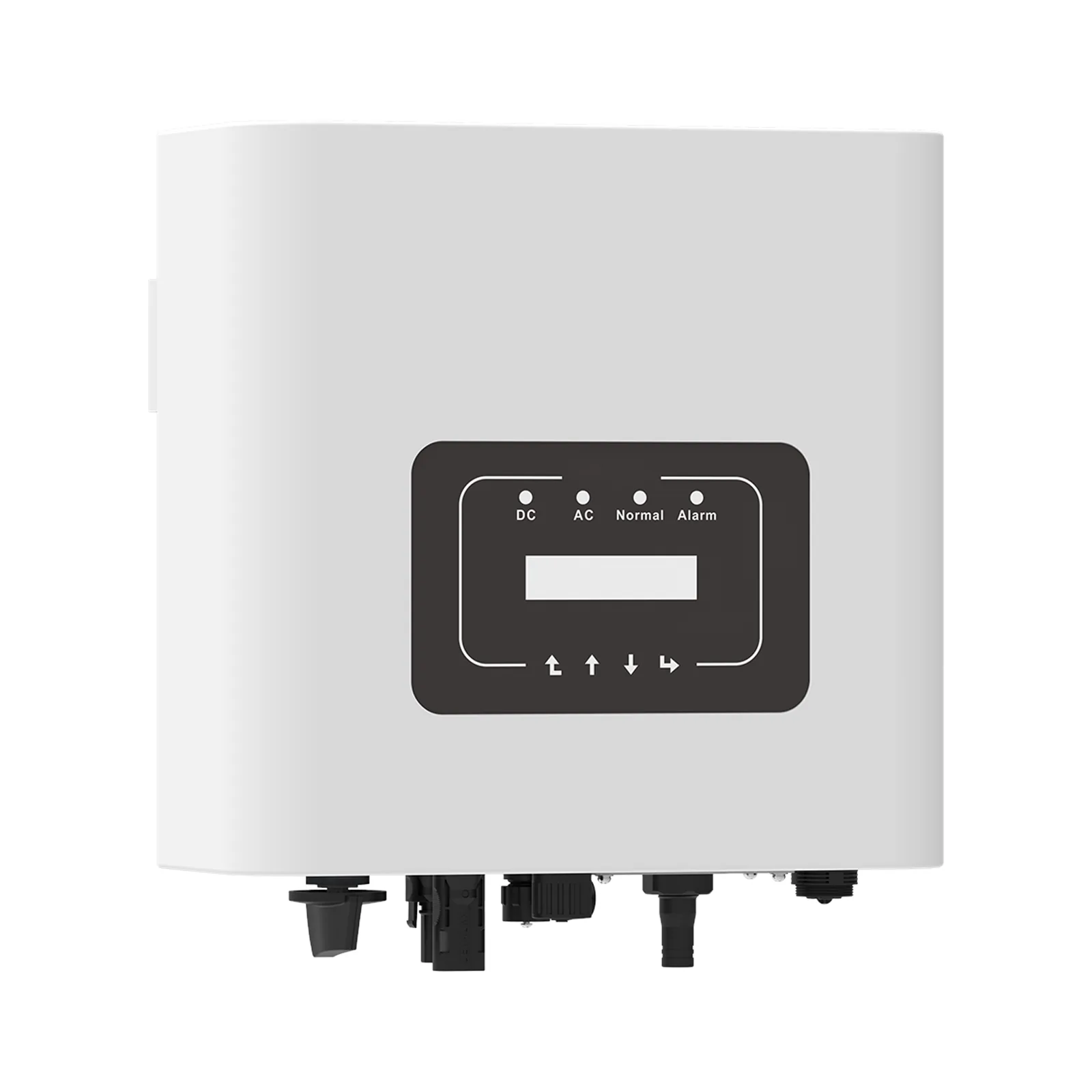

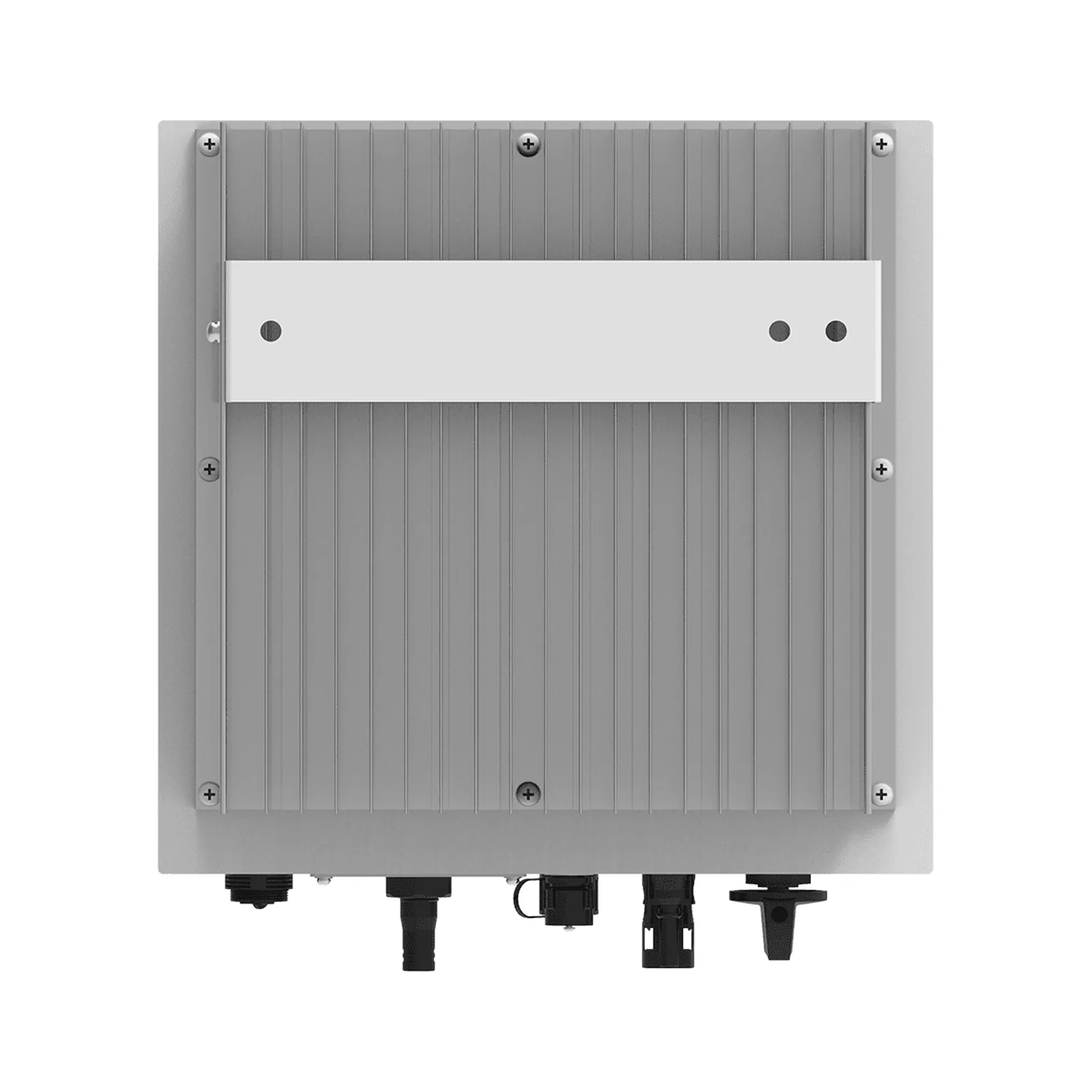

SUN-1-4K-G04P1-EU-AM1
String-Wechselrichter · Einphasig · 1 – 4 kW
1 – 4 kWEinphasigIP65
Preis auf Anfrage
1 – 4 kWNennleistung
EinphasigPhasen
1MPP-Tracker
97.3 – 97.5 %Max. Wirkungsgrad
Technische Daten
| SUN-1K-G04P1-EU-AM1 | SUN-1.5K-G04P1-EU-AM1 | SUN-2K-G04P1-EU-AM1 | SUN-2.2K-G04P1-EU-AM1 | SUN-2.5K-G04P1-EU-AM1 | SUN-2.7K-G04P1-EU-AM1 | SUN-3K-G04P1-EU-AM1 | SUN-3.3K-G04P1-EU-AM1 | SUN-3.6K-G04P1-EU-AM1 | SUN-4K-G04P1-EU-AM1 | |
|---|---|---|---|---|---|---|---|---|---|---|
| PV-Eingang | ||||||||||
| Max. PV-Eingangsleistung (W) | 1300 | 2000 | 2600 | 2900 | 3300 | 3500 | 3900 | 4300 | 4700 | 5200 |
| Max. PV-Eingangsspannung (V) | 550 | |||||||||
| Startspannung (V) | 80 | |||||||||
| MPPT-Spannungsbereich (V) | 70 – 500 | |||||||||
| Nenn-Eingangsspannung (PV) (V) | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 420 |
| Max. Eingangsstrom pro MPPT (A) | 20 | |||||||||
| Max. Kurzschlussstrom pro MPPT (A) | 30 | |||||||||
| Anzahl MPP-Tracker | 1 | |||||||||
| Strings pro MPP-Tracker | 1 | |||||||||
| AC-Ausgang | ||||||||||
| Nennleistung (W) | 1000 | 1500 | 2000 | 2200 | 2500 | 2700 | 3000 | 3300 | 3600 | 4000 |
| Max. Scheinleistung (VA) | 1100 | 1650 | 2200 | 2420 | 2750 | 2970 | 3300 | 3630 | 3960 | 4400 |
| AC-Nennspannung (V) | 230 | |||||||||
| AC-Nennspannung, Optionen (V) | 220; 230 | |||||||||
| AC-Spannungsbereich | 0.85 Un-1.1 Un | |||||||||
| AC-Nennausgangsstrom (A) | 4.4 | 6.5 | 8.7 | 9.6 | 10.9 | 11.8 | 13.1 | 14.4 | 15.7 | 17.4 |
| Max. AC-Ausgangsstrom (A) | 4.8 | 7.2 | 9.6 | 10.6 | 12 | 13 | 14.4 | 15.8 | 17.3 | 19.2 |
| Phasen | Einphasig | |||||||||
| Netzanschlussart | L/N/PE | |||||||||
| Netznennfrequenz (Hz) | 50/60 | |||||||||
| Netzfrequenzbereich (50 Hz / 60 Hz) (Hz) | 45-55 / 55-65 | |||||||||
| Klirrfaktor Ausgangsstrom (THDi) (%) | <3 | |||||||||
| Leistungsfaktor | 0.8 voreilend bis 0.8 nacheilend | |||||||||
| DC-Einspeisestrom | <0.5% In | |||||||||
| Unterstützte Anwendungen | Nulleinspeisung; VSG | |||||||||
| Wirkungsgrad | ||||||||||
| Max. Wirkungsgrad (%) | 97.3 | 97.3 | 97.3 | 97.3 | 97.3 | 97.3 | 97.5 | 97.5 | 97.5 | 97.5 |
| Europäischer Wirkungsgrad (%) | 96.9 | 96.9 | 96.9 | 96.9 | 96.9 | 96.9 | 97 | 97 | 97 | 97 |
| MPPT-Wirkungsgrad (%) | >99 | |||||||||
| Schutzeinrichtungen | ||||||||||
| Schutzfunktionen | DC-Verpolschutz; AC-Ausgangsüberstromschutz; AC-Ausgangsüberspannungsschutz; AC-Ausgangskurzschlussschutz; Thermoschutz; Isolationsimpedanzerkennung; Überwachung des DC-Anteils; Lichtbogenunterbrecher (AFCI) (optional); Anti-Islanding-Schutz; Fehlerstromerkennung; DC-Schalter | |||||||||
| Stufe des Überspannungsableiters | Type II (DC), Type II (AC) | |||||||||
| Anti-PID-Funktion | Option | |||||||||
| Allgemeine Daten | ||||||||||
| Abmessungen (B x H x T) (mm) | 280 × 272.5 × 171.5 | |||||||||
| Gewicht (kg) | 5.6 | |||||||||
| Schutzart | IP65 | |||||||||
| Betriebstemperaturbereich (°C) | −25 – 65 | |||||||||
| Leistungs-Derating ab (°C) | 45 | |||||||||
| Relative Luftfeuchtigkeit (%) | 0 – 100 | |||||||||
| Max. Betriebshöhe (m) | 3000 | |||||||||
| Geräuschpegel (dB) | ≤35 | |||||||||
| Topologie | Nicht isoliert | |||||||||
| Kühlung | Natürliche Kühlung | |||||||||
| Überspannungskategorie | OVC II (DC), OVC III (AC) | |||||||||
| Garantie (Jahre) | 5 | |||||||||
| Kommunikation | ||||||||||
| Anzeige | LCD1602 | |||||||||

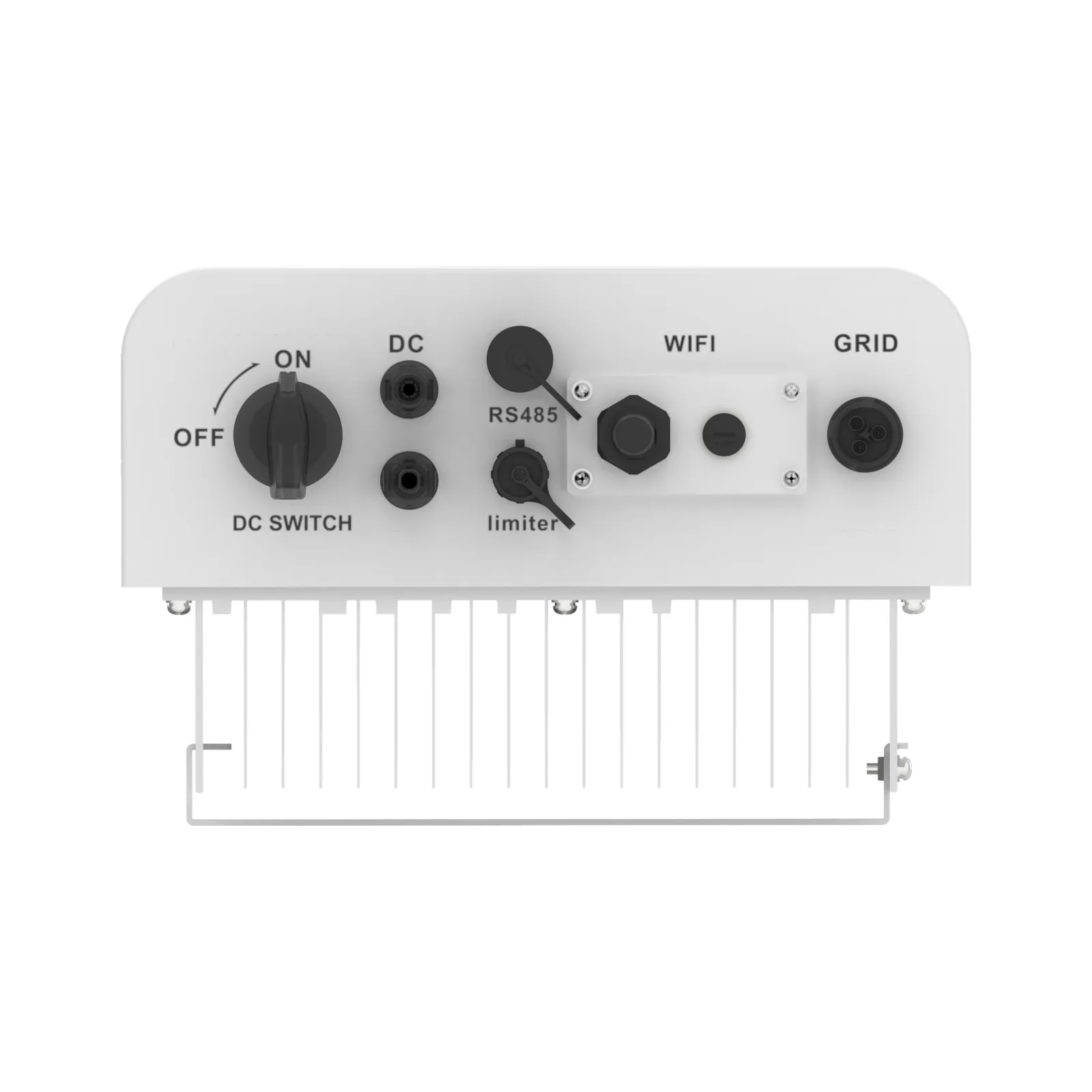

| Kommunikationsschnittstellen | RS485; RS232; Wi-Fi; LAN | |||||||||
| Überwachung | Intelligente String-Überwachung (optional) | |||||||||
| Zertifizierungen und Normen | ||||||||||
| Zertifizierungen und Normen | IEC/EN 61000-6-1/2/3/4; IEC/EN 62109-1; IEC/EN 62109-2 | |||||||||
| Netzanschlussnormen | IEC 61727; IEC 62116; CEI 0-21; EN 50549; NRS 097; RD 140; UNE 217002; G98; G99; VDE-AR-N 4105 | |||||||||
Werte aus dem Datenblatt des Herstellers, endgültige Bestätigung steht noch aus. Maßgeblich ist das mit dem Produkt gelieferte Datenblatt.
