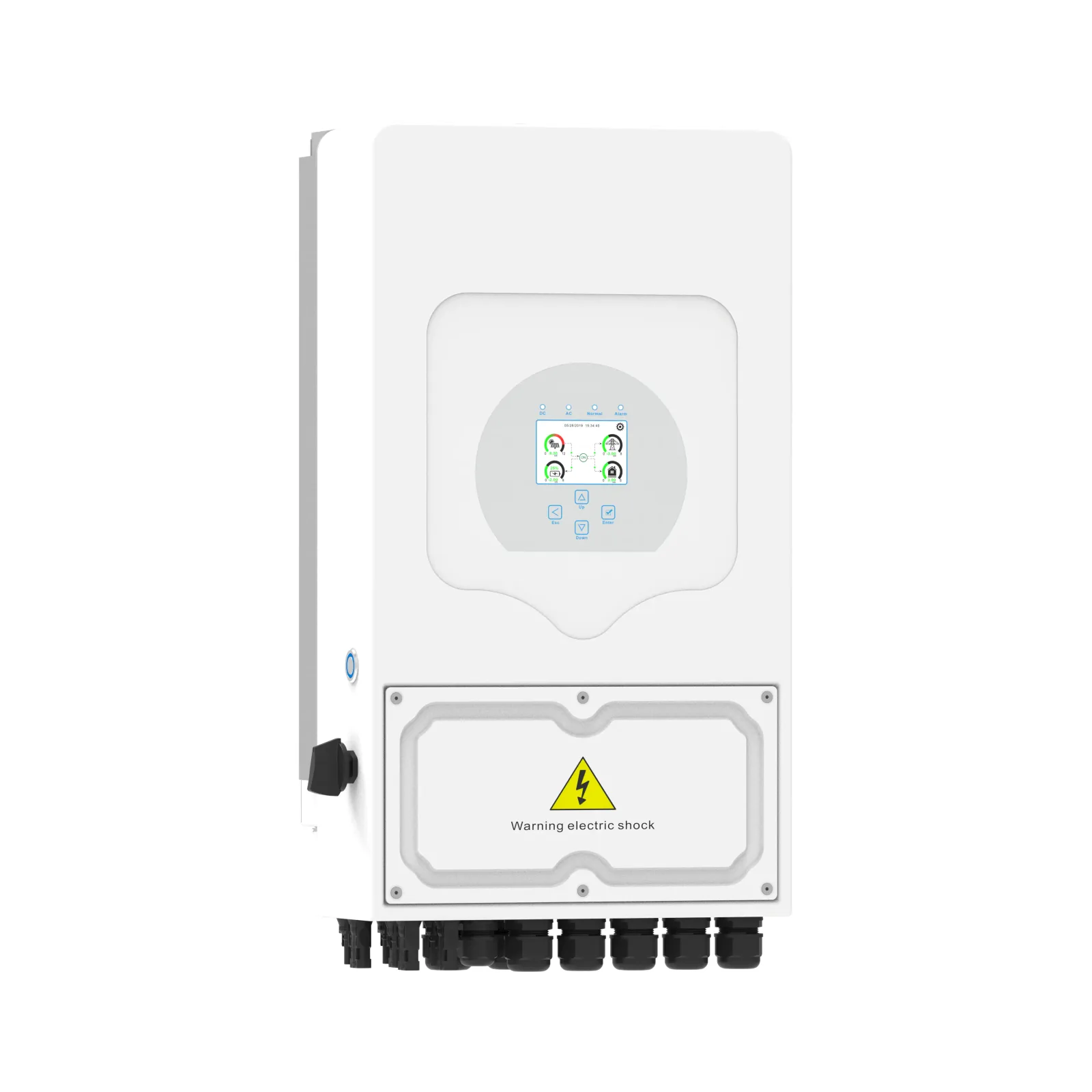

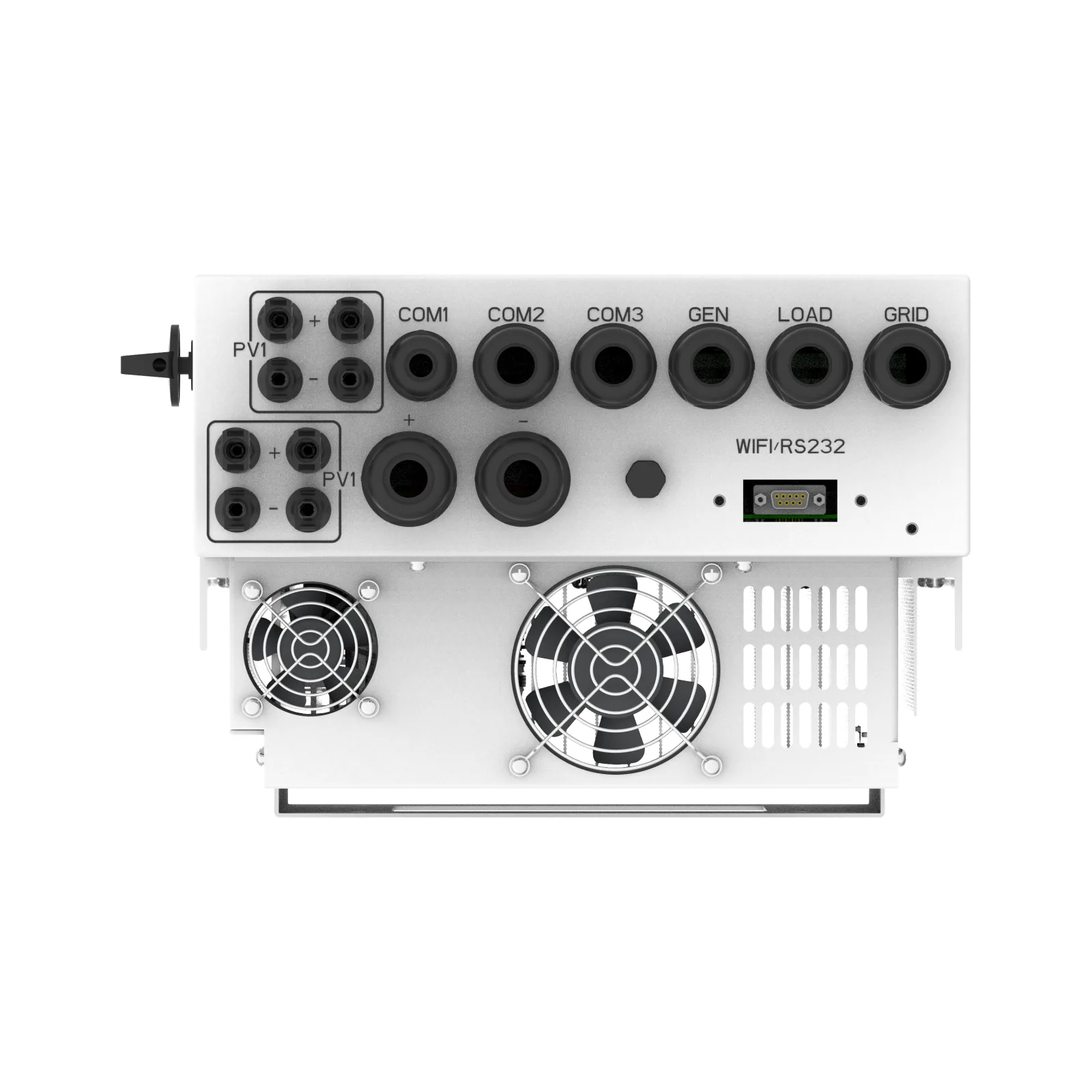

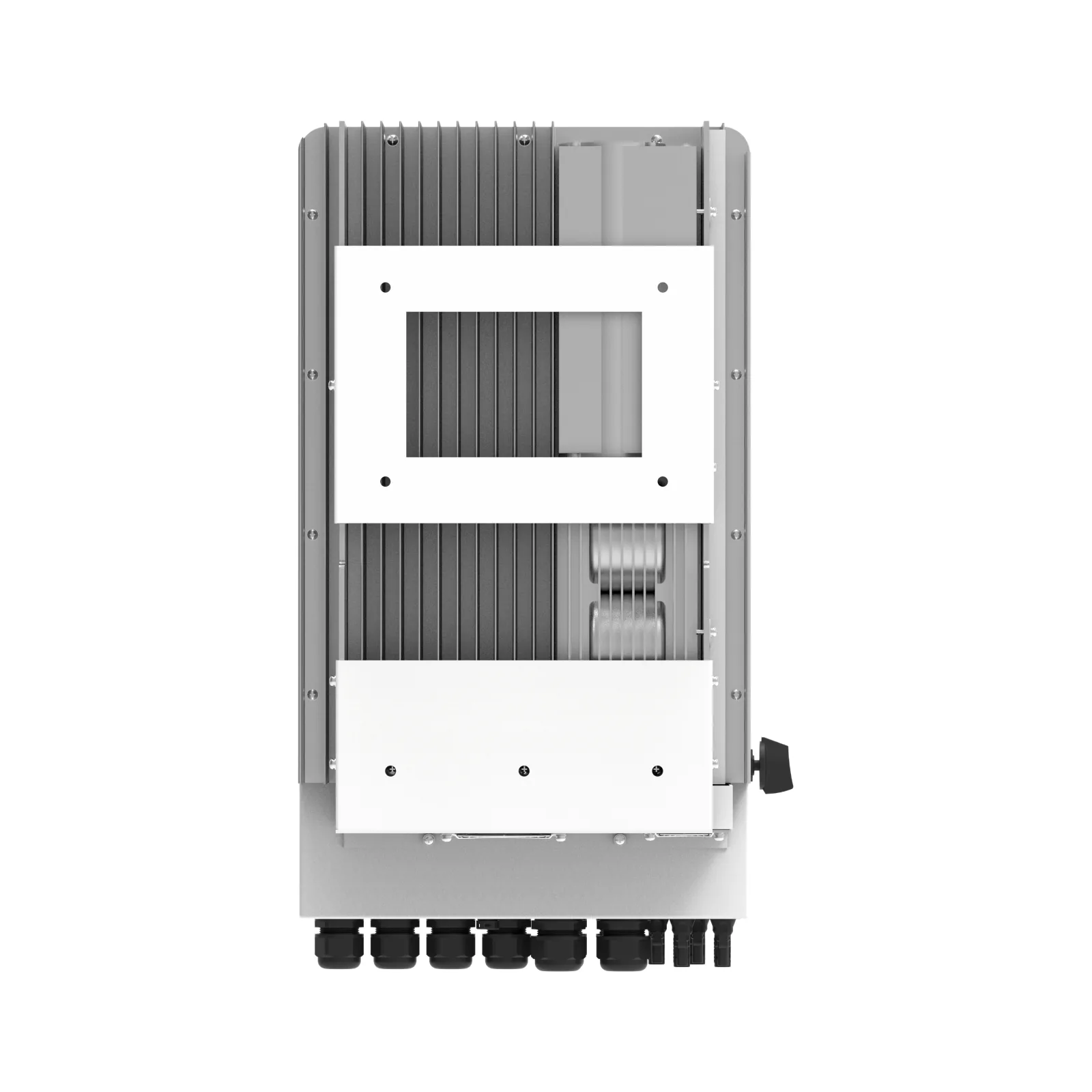

SUN-3.6-10K-SG05LP1-EU-AM2-P
Hybrid-Wechselrichter · Einphasig · 3.6 – 10 kW
3.6 – 10 kWEinphasigIP65
Preis auf Anfrage
3.6 – 10 kWNennleistung
EinphasigPhasen
2MPP-Tracker
97.6 %Max. Wirkungsgrad
Technische Daten
| SUN-3.6K-SG05LP1-EU-AM2-P | SUN-5K-SG05LP1-EU-AM2-P | SUN-6K-SG05LP1-EU-AM2-P | SUN-7K-SG05LP1-EU-AM2-P | SUN-7.6K-SG05LP1-EU-AM2-P | SUN-8K-SG05LP1-EU-AM2-P | SUN-10K-SG05LP1-EU-AM2-P | |
|---|---|---|---|---|---|---|---|
| PV-Eingang | |||||||
| Max. PV-Eingangsleistung (W) | 7200 | 10000 | 12000 | 14000 | 15200 | 16000 | 20000 |
| Max. nutzbare PV-Eingangsleistung (W) | 5760 | 8000 | 9600 | 11200 | 12160 | 12800 | 16000 |
| Max. PV-Eingangsspannung (V) | 500 | ||||||
| Nenn-Eingangsspannung (PV) (V) | 370 | ||||||
| MPPT-Spannungsbereich (V) | 150 – 425 | ||||||
| Startspannung (V) | 125 | ||||||
| Max. Eingangsstrom pro MPPT (A) | 18 | 18 | 18 | 32 | 32 | 32 | 32 |
| Max. Kurzschlussstrom pro MPPT (A) | 27 | 27 | 27 | 48 | 48 | 48 | 48 |
| Anzahl MPP-Tracker | 2 | ||||||
| Strings pro MPP-Tracker | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| AC-Ausgang | |||||||
| Nennleistung (W) | 3600 | 5000 | 6000 | 7000 | 7600 | 8000 | 10000 |
| Max. Scheinleistung (VA) | 3960 | 5500 | 6600 | 7700 | 8360 | 8800 | 11000 |
| AC-Nennspannung (V) | 230 | ||||||
| AC-Nennausgangsstrom (A) | 15.7 | 21.7 | 26.1 | 30.5 | 33 | 34.8 | 43.5 |
| Phasen | Einphasig | ||||||
| Netznennfrequenz (Hz) | 50/60 | ||||||
| Max. AC-Ausgangsstrom (A) | 17.2 | 23.9 | 28.7 | 33.5 | 36.3 | 38.3 | 47.9 |
| Klirrfaktor Ausgangsstrom (THDi) (%) | <3 | ||||||
| Leistungsfaktor | 0.8 voreilend bis 0.8 nacheilend | ||||||
| Überlastleistung (kurzzeitig) (W) | 7200 | 10000 | 12000 | 14000 | 15200 | 16000 | 20000 |
| Generatoreingang | Ja | ||||||
| Max. Anzahl parallel betreibbarer Geräte | 16 | ||||||
| Max. dauerhafte AC-Durchleitung (Netz zu Last) (A) | 35 | 35 | 40 | 50 | 50 | 50 | 50 |
| DC-Einspeisestrom | <0.5% In | ||||||
| Batterie | |||||||
| Batterietyp | Blei-Säure oder Lithium-Ionen | ||||||
| Batteriespannungsbereich (V) | 40 – 60 | ||||||
| Max. Ladestrom (A) | 90 | 120 | 135 | 175 | 190 | 190 | 210 |
| Max. Entladestrom (A) | 90 | 120 | 135 | 175 | 190 | 190 | 210 |
| Ladestrategie für Lithium-Ionen-Batterien | Selbstanpassung an das BMS | ||||||
| Anzahl Batterieeingänge | 1 | ||||||
| Wirkungsgrad | |||||||
| Max. Wirkungsgrad (%) | 97.6 | ||||||
| Europäischer Wirkungsgrad (%) | 96.5 | ||||||
| MPPT-Wirkungsgrad (%) | >99 | ||||||
| Schutzeinrichtungen | |||||||
| Schutzfunktionen | DC-Verpolschutz; AC-Ausgangsüberstromschutz; Thermoschutz; AC-Ausgangsüberspannungsschutz; AC-Ausgangskurzschlussschutz; Überwachung des DC-Anteils; Lichtbogenunterbrecher (AFCI) (optional); Anti-Islanding-Schutz; DC-Schalter; Isolationsimpedanzerkennung; Fehlerstromerkennung | ||||||
| Stufe des Überspannungsableiters | Type II (DC), Type II (AC) | ||||||
| Allgemeine Daten | |||||||
| Abmessungen (B x H x T) (mm) | 330 × 580 × 232 | ||||||
| Gewicht (kg) | 24.9 | ||||||
| Schutzart | IP65 | ||||||
| Betriebstemperaturbereich (°C) | −40 – 60 | ||||||
| Relative Luftfeuchtigkeit (%) | 0 – 100 | ||||||
| Max. Betriebshöhe (m) | 2000 | ||||||
| Kühlung | Intelligente Luftkühlung | ||||||
| Geräuschpegel (dB) | <45 | ||||||
| Topologie | Nicht isoliert (Solar), isoliert (Batterie) | ||||||
| Garantie (Jahre) | 5 – 10 | ||||||
| Überspannungskategorie | OVC II (DC), OVC III (AC) | ||||||
| Kommunikation | |||||||
| Anzeige | Farbiges Touch-LCD | ||||||
| Kommunikationsschnittstellen | Wi-Fi; RS485; CAN | ||||||
| Zertifizierungen und Normen | |||||||
| Zertifizierungen und Normen | IEC/EN 61000-6-1/2/3/4; IEC/EN 62109-1; IEC/EN 62109-2 | ||||||
| Netzanschlussnormen | IEC 61727; IEC 62116; CEI 0-21; EN 50549; NRS 097; RD 140; UNE 217002; OVE-Richtlinie R25; G99; VDE-AR-N 4105 | ||||||
Werte aus dem Datenblatt des Herstellers, endgültige Bestätigung steht noch aus. Maßgeblich ist das mit dem Produkt gelieferte Datenblatt.
