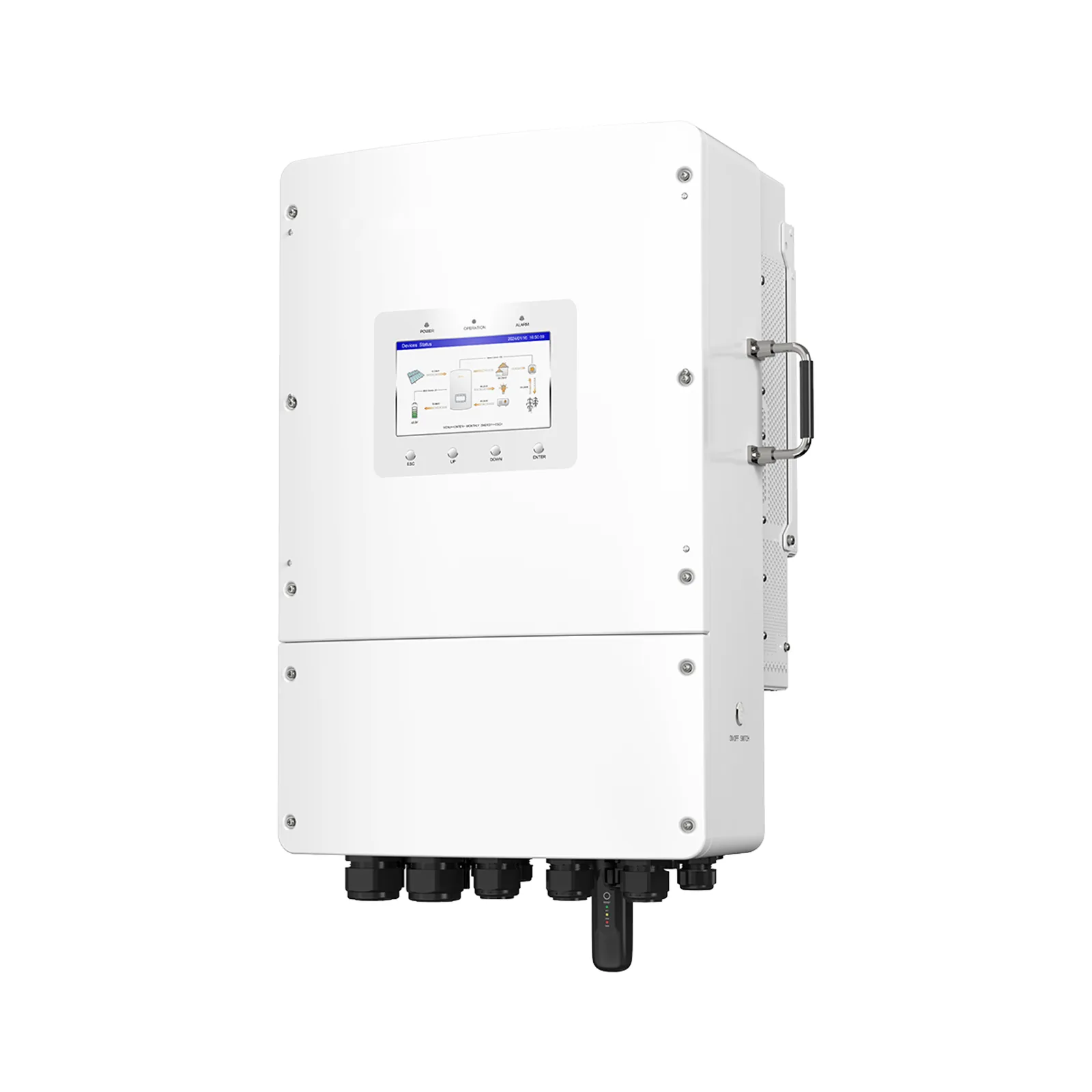

S6-EH3P(7-9)K02-LV-YD-L

Name: S6-EH3P(7-9)K02-LV-YD-L
SKU: S6-EH3P(7-9)K02-LV-YD-L

Inversor híbrido · Trifásico · 7 – 9 kW

7 – 9 kWTrifásicoIP66

Precio a consultar

Solicitar presupuesto WhatsApp Ficha técnica

7 – 9 kWPotencia nominal

TrifásicoFase

2Seguidores MPPT

96.2 %Eficiencia máx.

Datos técnicos

Entrada FV
	S6-EH3P7K02-LV-YD-L	S6-EH3P8K02-LV-YD-L	S6-EH3P9K02-LV-YD-L
Potencia máx. de entrada FV (W)	14000	16000	18000
Potencia máx. utilizable de entrada FV (W)	11200	12800	14400
Tensión máx. de entrada FV (V)	1000
Tensión nominal de entrada FV (V)	550
Rango de tensión MPPT (V)	200 – 850
Tensión de arranque (V)	160
Corriente máx. de entrada por MPPT (A)	40
Corriente máx. de cortocircuito por MPPT (A)	50
Número de seguidores MPPT	2
N.º máx. de strings de entrada FV	3
Salida de CA
Potencia de salida nominal (W)	7000	8000	9000
Potencia aparente máx. (VA)	7000	8000	9000
Tensión nominal de CA (V)	230
Corriente nominal de salida de CA (A)	17.6	20.1	22.6
Corriente máx. de salida de CA (A)	18.4	21	23.5
Fase	Trifásico
Frecuencia nominal de CA (Hz)	50/60
Distorsión armónica total de corriente (THDi) (%)	<3
Factor de potencia	> 0.99 (0.8 capacitivo a 0.8 inductivo)
Tipo de conexión a red	3/N/PE
Opciones de tensión nominal de CA (lado de red) (V)	127/220; 133/230
Corriente nominal de salida de CA (lado de red, según lista) (A)	18.4 / 17.6	21 / 20.1	23.5 / 22.6
Potencia máx. de entrada de CA (lado de red) (W)	10500	12000	13500
Corriente máx. de entrada de CA (lado de red) (A)	27.6	31.5	35.4
Tensión de entrada de CA (lado de red) (V)	127/220; 133/230
Rango de frecuencia de entrada de CA (lado de red) (Hz)	45-55 / 55-65
Entrada de generador	Sí
Entrada de generador: potencia máx. de entrada (W)	7000	8000	9000
Entrada de generador: corriente máx. de entrada (A)	18.4	21	23.5
Entrada de generador: tensión nominal de entrada (V)	127/220; 133/230
Entrada de generador: frecuencia nominal de entrada (Hz)	50 / 60
Potencia de salida de respaldo (W)	7000	8000	9000
Potencia de sobrecarga (pico) (W)	14000	16000	18000
Duración de la sobrecarga aislada de la red (s)	10
Tiempo de conmutación red / aislado (ms)	<10
Tensión nominal de salida, lado aislado de la red (V)	127/220; 133/230
Frecuencia nominal, lado aislado de la red (Hz)	50 / 60
Corriente nominal de salida, lado aislado de la red (según lista) (A)	18.4 / 17.6	21 / 20.1	23.5 / 22.6
Corriente de salida continua máx., lado aislado de la red (A)	18.4	21	23.5
Corriente continua máx. de bypass (A)	50
Distorsión armónica total de tensión (THDv), lado aislado de la red (%)	<3
N.º máx. de unidades en paralelo	6
Capacidad de salida desequilibrada (%)	100
Batería
Tipo de batería	Batería de litio / batería de plomo-ácido
Rango de tensión de la batería (V)	40 – 60
Corriente máx. de carga (A)	156	178	200
Corriente máx. de descarga (A)	156	178	200
Comunicación de la batería	CAN / RS485
Eficiencia
Eficiencia máx. (%)	96.2
Eficiencia europea (%)	95.4
Eficiencia máx. de carga FV (%)	95.0 / 94.4
Eficiencia máx. de carga / descarga de la batería (%)	94.5
Protección
Funciones de protección	Protección anti-isla; protección contra sobrecorriente de salida de CA; protección contra cortocircuito de CA; protección contra polaridad inversa de CC; protección contra sobretensiones transitorias (CC Tipo II / CA Tipo II opcional); protección contra arco eléctrico en CC (opcional; incluida para Brasil); interruptor de CC integrado
Datos generales
Dimensiones (an. x al. x prof.) (mm)	430 × 660 × 305
Peso (kg)	42
Topología	No aislado
Consumo nocturno (W)	<30
Rango de temperatura de funcionamiento (°C)	−25 – 60
Humedad relativa (%)	0 – 100
Grado de protección (IP)	IP66
Nivel de ruido (dB)	<65

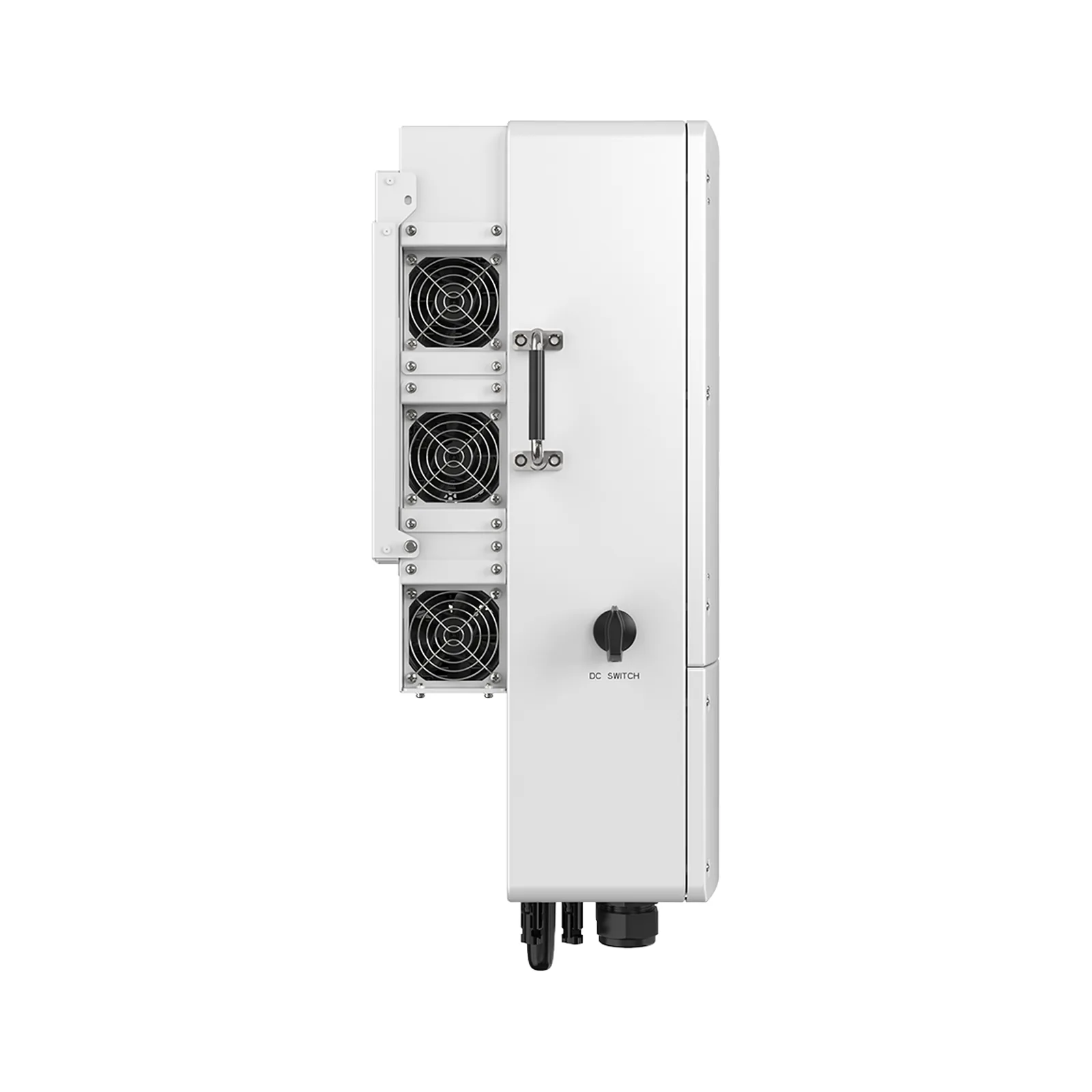

Refrigeración	Refrigeración inteligente por aire
Altitud máx. de funcionamiento (m)	4000

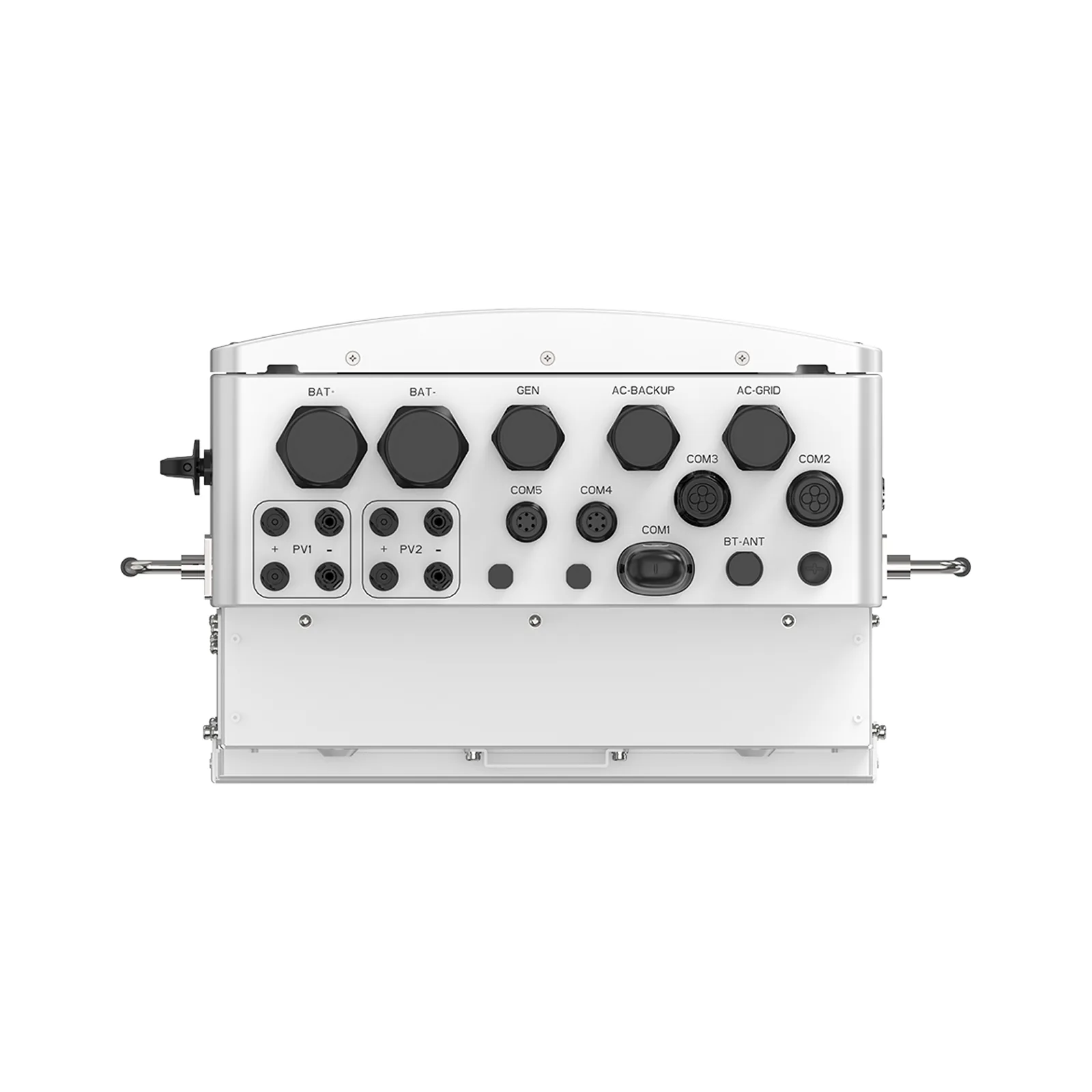

Conector de CC	Conector rápido MC4 (lado FV) y borne de tornillo (lado de la batería)
Conector de CA	Borne de tornillo
Comunicación
Pantalla	LCD de 7 pulgadas, Bluetooth + app
Interfaces de comunicación	CAN; RS485; Ethernet; Wi-Fi (opcional); Red móvil (opcional); LAN (opcional)
Certificaciones
Certificaciones y normas	IEC/EN 62109-1/-2; IEC/EN 61000-6-1/-2/-3/-4
Códigos de red	Filipinas; ORDENANZA (PORTARIA) N.º 140 y N.º 515
