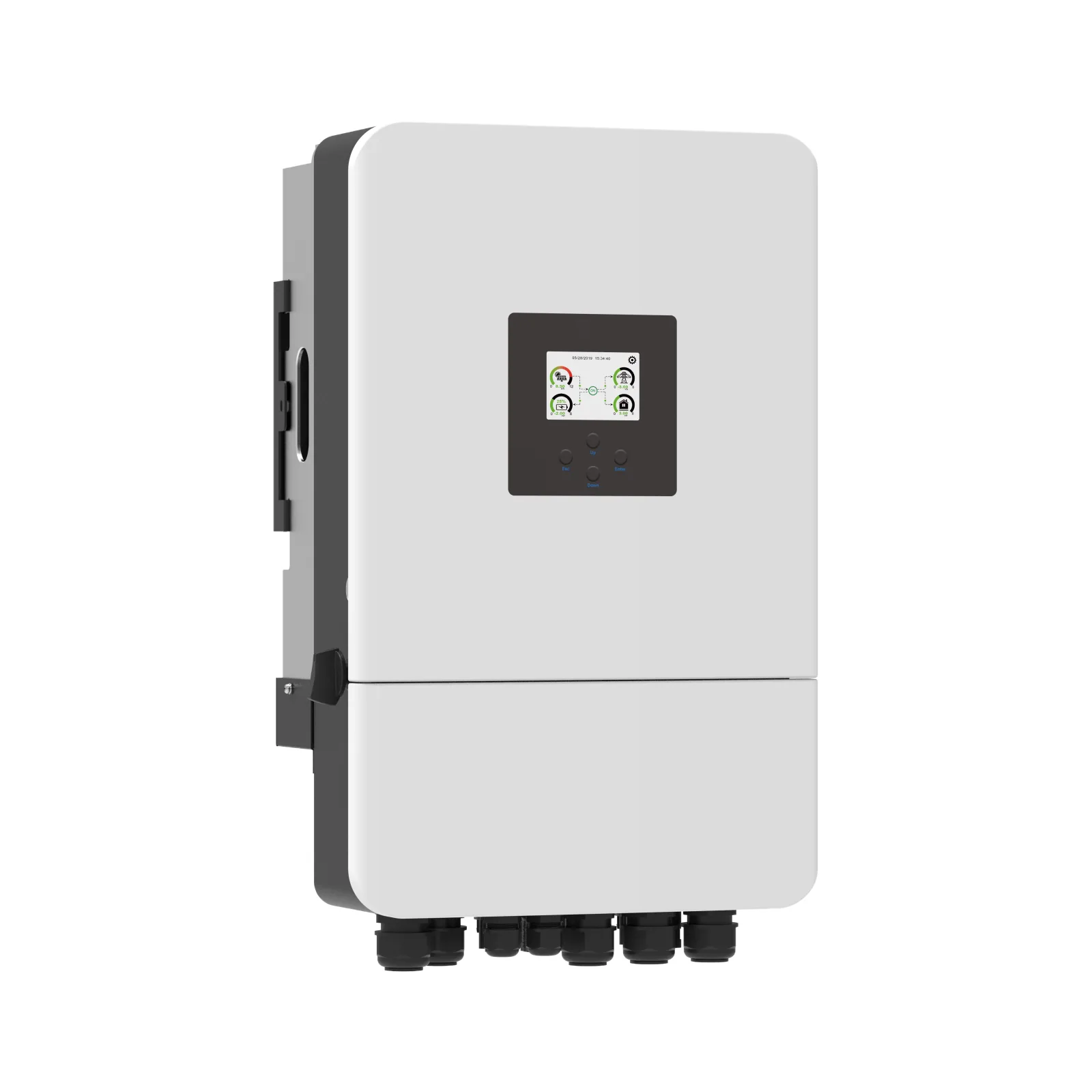

SUN-5-12K-SG05LP2-US-SM2-SM3
Inversor híbrido · Fase dividida · 5 – 12 kW
5 – 12 kWFase divididaIP65
Precio a consultar
5 – 12 kWPotencia nominal
Fase divididaFase
2 – 3Seguidores MPPT
97.6 %Eficiencia máx.
Datos técnicos
| SUN-5K-SG05LP2-US-SM2 | SUN-6K-SG05LP2-US-SM2 | SUN-8K-SG05LP2-US-SM2 | SUN-10K-SG05LP2-US-SM3 | SUN-12K-SG05LP2-US-SM3 | |
|---|---|---|---|---|---|
| Entrada FV | |||||
| Potencia máx. de entrada FV (W) | 8000 | 9600 | 12800 | 16000 | 19200 |
| Tensión máx. de entrada FV (V) | 500 | ||||
| Tensión nominal de entrada FV (V) | 370 | ||||
| Rango de tensión MPPT (V) | 150 – 425 | ||||
| Tensión de arranque (V) | 125 | ||||
| Corriente máx. de entrada por MPPT (A) | 18 | 18 | 32 | 32 | 32 |
| Corriente máx. de cortocircuito por MPPT (A) | 27 | 27 | 60 | 60 | 60 |
| Número de seguidores MPPT | 2 | 2 | 2 | 3 | 3 |
| Strings FV por MPPT | 1 | 1 | 2 | 2 | 2 |
| Salida de CA | |||||
| Potencia de salida nominal (W) | 5000 | 6000 | 8000 | 10000 | 12000 |
| Potencia aparente máx. (VA) | 5000 | 6000 | 8000 | 10000 | 12000 |
| Tensión nominal de CA (V) | 240 | ||||
| Corriente nominal de salida de CA (A) | 20.9 | 25 | 33.4 | 41.7 | 50 |
| Corriente máx. de salida de CA (A) | 20.9 | 25 | 33.4 | 41.7 | 50 |
| Fase | Fase dividida | ||||
| Frecuencia nominal de CA (Hz) | 60 | ||||
| Distorsión armónica total de corriente (THDi) (%) | <3 | ||||
| Factor de potencia | 0.8 capacitivo a 0.8 inductivo | ||||
| Potencia de sobrecarga (pico) (W) | 10000 | 12000 | 16000 | 20000 | 24000 |
| Duración de la potencia pico (aislado de la red) (s) | 10 | ||||
| Opciones de tensión nominal de CA (V) | 120/240; 120/208 | ||||
| Rango de tensión de CA | 0.88 Un-1.1 Un | ||||
| Tipo de conexión a red | 2L+N+PE | ||||
| Rango de frecuencia de la red (60 Hz) (Hz) | 55 – 65 | ||||
| Paso continuo máx. de CA (de la red a la carga) (A) | 100 | ||||
| Corriente de inyección de CC | <0.5% In | ||||
| Entrada de generador | Sí | ||||
| N.º máx. de unidades en paralelo | 16 | ||||
| Tiempo de conmutación red / aislado (ms) | 4 | ||||
| Batería | |||||
| Tipo de batería | Plomo-ácido o iones de litio | ||||
| Rango de tensión de la batería (V) | 40 – 60 | ||||
| Corriente máx. de carga (A) | 120 | 135 | 190 | 220 | 220 |
| Corriente máx. de descarga (A) | 120 | 135 | 190 | 220 | 220 |
| Estrategia de carga de la batería de iones de litio | Autoadaptación al BMS | ||||
| Número de entradas de batería | 2 | ||||
| Periodos de carga/descarga de la batería | 6 | ||||
| Eficiencia | |||||
| Eficiencia máx. (%) | 97.6 | ||||
| Eficiencia europea (%) | 96.5 | ||||
| Eficiencia MPPT (%) | >99 | ||||
| Protección | |||||
| Funciones de protección | Protección contra polaridad inversa de CC; Protección contra sobrecorriente de salida de CA; Protección térmica; Protección contra sobretensión de salida de CA; Protección contra cortocircuito de salida de CA; Monitorización de componente de CC; Interruptor de circuito por fallo de arco (AFCI) (opcional); Protección anti-isla; Interruptor de CC; Detección de impedancia de aislamiento; Detección de corriente residual | ||||
| Nivel de protección contra sobretensiones transitorias | Type II (DC), Type II (AC) | ||||
| Datos generales | |||||
| Dimensiones (an. x al. x prof.) (mm) | 386 × 606.5 × 240 | ||||
| Peso (kg) | 29.2 | ||||
| Grado de protección (IP) | IP65 | ||||
| Clasificación del tipo de envolvente | Type 3R | ||||
| Rango de temperatura de funcionamiento (°C) | −40 – 60 | ||||
| Humedad relativa (%) | 0 – 100 | ||||
| Altitud máx. de funcionamiento (m) | 3000 | ||||
| Refrigeración | Refrigeración inteligente por aire | ||||
| Nivel de ruido (dB) | <45 | ||||
| Topología | No aislado (solar), aislado (batería) | ||||
| Categoría de sobretensión | OVC II (DC), OVC IV (AC) | ||||
| Garantía (años) | 5 – 10 | ||||
| Comunicación | |||||
| Pantalla | Pantalla LCD táctil en color | ||||
| Interfaces de comunicación | RS485; RS232; CAN | ||||
| Certificaciones | |||||
| Certificaciones y normas | FCC; UL 1741 | ||||
| Códigos de red | IEEE 1547.1; SRD V2.0 | ||||
Valores de la ficha técnica del fabricante, pendientes de confirmación definitiva. Prevalece la ficha técnica suministrada con el producto.
