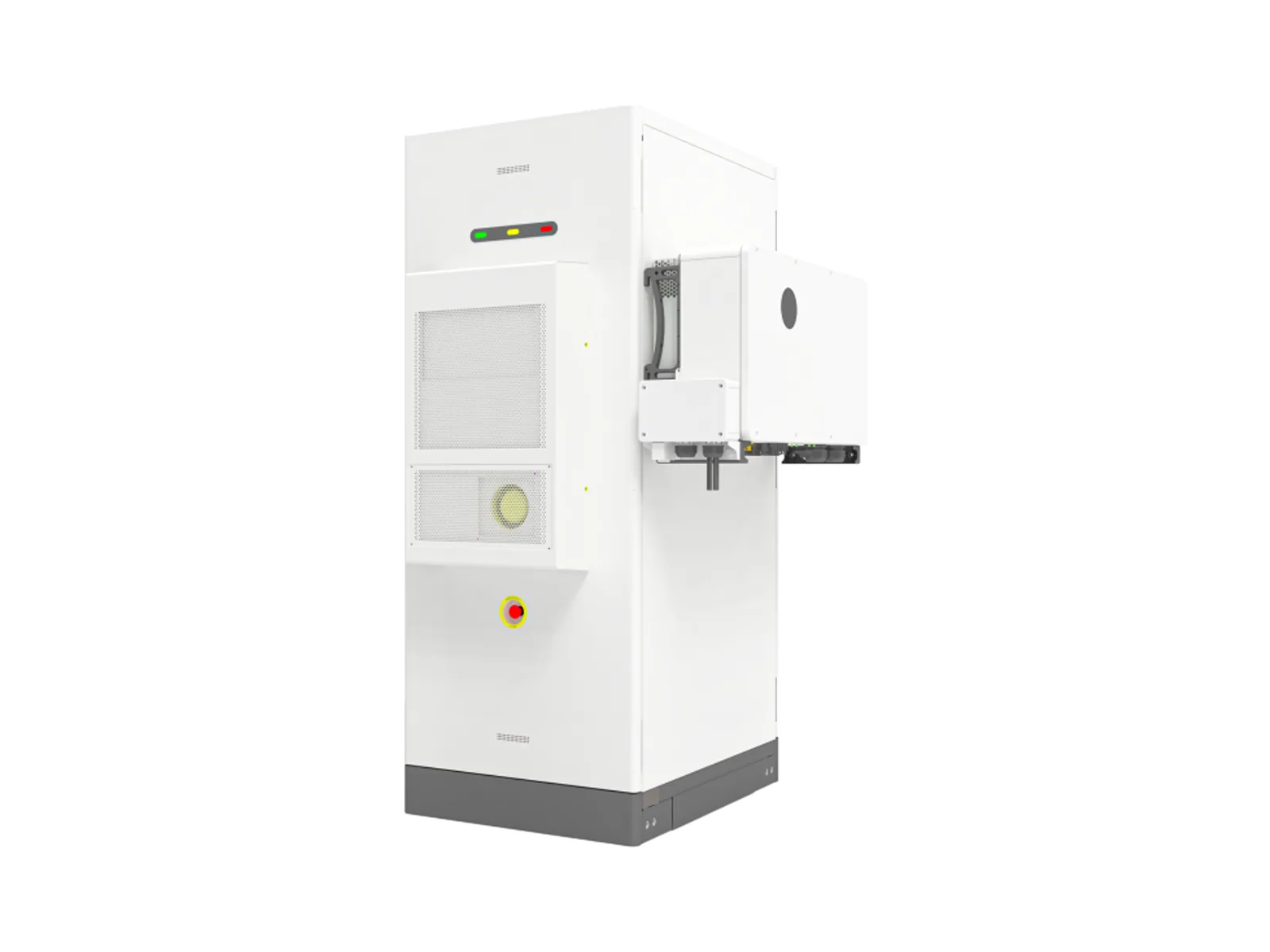

WIT+AXE System

Name: WIT+AXE System
SKU: WIT+AXE System

Gewerbespeichersystem · 50 kWh

50 kWh29.9 – 50 kW512 V

Preis auf Anfrage

Angebot anfordern WhatsApp Datenblatt

50 kWhNennenergie

512 VNennspannung

29.9 – 50 kWNennleistung

IP66Schutzart

Technische Daten

PV-Eingang
	WIT 29.9K-XHU	WIT 30K-XHU	WIT 36K-XHU	WIT 40K-XHU	WIT 50K-XHU
Max. PV-Eingangsleistung (W)	59800	60000	72000	80000	100000
Startspannung (V)	195
Max. PV-Eingangsspannung (V)	1100
Nenn-Eingangsspannung (PV) (V)	620
MPPT-Spannungsbereich (V)	180 – 1000
DC-Spannungsbereich bei Volllast (V)	375 – 850	375 – 850	450 – 850	500 – 850	620 – 850
Max. Eingangsstrom pro MPPT (A)	40
Max. Kurzschlussstrom pro MPPT (A)	50
Strings pro MPP-Tracker	2
Anzahl MPP-Tracker	4
AC-Ausgang
Nennleistung (W)	29900	30000	36000	40000	50000
Max. Scheinleistung (VA)	29900	33000	39600	44000	55000
AC-Nennspannung (V)	400
Phasen	Dreiphasig
Netznennfrequenz (Hz)	50/60
Max. AC-Ausgangsstrom (A)	45.3	50	60	66.7	83.3
Leistungsfaktor	>0.99 (bei Nennleistung); einstellbar -1 bis +1
Klirrfaktor Ausgangsstrom (THDi) (%)	<3
Notstrom-Ausgangsleistung (W)	29900	30000	36000	40000	50000
Überlastleistung (kurzzeitig) (W)	44850	45000	54000	60000	75000
Max. Anzahl parallel betreibbarer Geräte	10
AC-Nennspannung, Optionen und Bereich	380/400 V, -15% to +10%
Art des AC-Netzanschlusses	3P3W+PE / 3P4W+PE
AC-Netznennfrequenzbereich (Hz)	45-55 / 55-65
Max. Eingangsstrom (GEN / AC-Kopplung) (A)	90.6 / 45.3	100 / 45.5	120 / 54.5	133.3 / 60.7	166.7 / 75.7
Max. Ausgangsstrom (Smart Load) (A)	200
Notstrom: Max. AC-Scheinleistung (kVA)	29.9	45	54	60	75
Notstrom: AC-Nennspannung	220/230 V (L-N); 380/400 V (L-L)
Notstrom: AC-Nennfrequenz (Hz)	50/60
Notstrom: Max. Ausgangsstrom (A)	68.0	68.2	81.8	91	113.6
Notstrom: Überlastfähigkeit	1.5 x Nennleistung, 10 s
Notstrom: THDv (lineare Volllast) (%)	<3
Batterie
Batteriespannungsbereich (V)	200 – 900
Anzahl Batterieeingänge	3
Max. Lade-/Entladestrom pro Batterieeingang (A)	55
BMS-Kommunikation	RS485; CAN
Modelle des Batteriesystems	AXE 50.0H-1HT-S1 / AXE 60.0H-1HT-S1
Batterietyp	Lithium-Ionen
Energiekapazität des Systems (kWh)	50 – 60
Nutzbare Energie (Wh)	45000 – 54000
Nennspannung (V)	512 – 614.4
Betriebsspannungsbereich des Batteriesystems (AXE 50.0H / AXE 60.0H) (V)	464-568 / 556.8-681.6
Batteriesystem: Max. Lade-/Entladestrom (A)	100
Max. Entladeleistung (W)	50000 – 60000
Max. erweiterbare Energie (Wh)	180000
In Reihe geschaltete Batteriemodule (AXE 50.0H / AXE 60.0H)	10 / 12
Modell des Batteriemoduls	AXE 5.0H-E1 EU
Nennenergie des Batteriemoduls (kWh)	5
Nennspannung des Batteriemoduls (V)	51.2
Betriebsspannungsbereich des Batteriemoduls (V)	46.4 – 56.8
Abmessungen des Batteriemoduls (B x H x T) (mm)	482 × 131 × 580
Gewicht des Batteriemoduls (kg)	≤47
Wirkungsgrad
Max. Wirkungsgrad (%)	98.1
Schutzeinrichtungen
Schutzfunktionen	DC-Verpolschutz; Batterie-Verpolschutz; Isolationswiderstandsüberwachung; AC/DC-Überspannungsableiter (Typ II); AC-Kurzschlussschutz; Erdschlussüberwachung; Netzüberwachung; String-Überwachung; Anti-Islanding-Schutz; Fehlerstromüberwachungseinheit
Allgemeine Daten
Abmessungen (B x H x T) (mm)	920 × 585 × 320
Gewicht (kg)	92
Schutzart	IP66
Betriebstemperaturbereich (°C)	−30 – 60
Relative Luftfeuchtigkeit (%)	0 – 95
Max. Betriebshöhe (m)	4000
Kühlung	Intelligente Luftkühlung
Geräuschpegel (dB)	≤55
Topologie	Transformatorlos
Garantie (Jahre)	5 – 10
Batteriesystem: Montageart	Standfuß
Batteriesystem: Abmessungen (B x H x T) (mm)	800 × 2000 × 1000
Batteriesystem: Gewicht (AXE 50.0H / AXE 60.0H) (kg)	<=900 / <=1000
Batteriesystem: Schutzart	IP55
Batteriesystem: Betriebstemperatur (°C)	−25 – 55
Batteriesystem: Relative Luftfeuchtigkeit (%)	5 – 95
Batteriesystem: Kühlung	Luftkühlung
Batteriesystem: Geräuschpegel (dB)	<65
Batteriesystem: Max. Höhe (m)	2000
Batteriesystem: Garantie (Jahre)	10
Kommunikation
Anzeige	OLED + LED; App
Kommunikationsschnittstellen	RS485; USB; CAN; Wi-Fi (Option); LAN (Option)
Kommunikationsanschluss des Steuermoduls	CAN; RS485; USB
Überwachungsparameter	SOC, Systemspannung, Strom, Zellspannung, Zelltemperatur, PCBA-Temperatur
Zertifizierungen und Normen
Zertifizierungen und Normen	IEC/EN 61000-6-1; IEC/EN 61000-6-3; IEC/EN 62109-1; IEC/EN 62109-2; UN 38.3; IEC 62619; IEC 60730; IEC 62477; CE; RoHS; UKCA
Netzanschlussnormen	NRS 097-2-1:2017; EN 50549-1; IEC 62116; IEC 61727; G99:2020; VDE 4105
System
Kompatible Batteriesystem-Optionen pro Wechselrichter	AXE 50.0H-1HT-S1 x1 (51.2 kWh); AXE 55.0H-1HT-S1 x1 (56.32 kWh); AXE 60.0H-1HT-S1 x1 (61.44 kWh); AXE 50.0-60.0H-1HT-S1 x2 (61.44-122.88 kWh); AXE 50.0-60.0H-1HT-S1 x3 (92.16-184.32 kWh)
Modell des Steuermoduls	AXE 1000100-C1
Anzahl Steuermodule	1
Abmessungen des Steuermoduls (B x H x T) (mm)	482 × 131 × 580
Gewicht des Steuermoduls (kg)	≤15
Betriebsspannungsbereich des Steuermoduls (V)	120 – 1000
Max. Strom des Steuermoduls (A)	100
