G6-EH3P(8-18)K02-NV-YD-L

Name: G6-EH3P(8-18)K02-NV-YD-L
SKU: G6-EH3P(8-18)K02-NV-YD-L

Hybrid-Wechselrichter · Dreiphasig · 8 – 18 kW

8 – 18 kWDreiphasigIP66

Preis auf Anfrage

Angebot anfordern WhatsApp Datenblatt

8 – 18 kWNennleistung

DreiphasigPhasen

2MPP-Tracker

97.5 %Max. Wirkungsgrad

Technische Daten

PV-Eingang
	G6-EH3P8K02-NV-YD-L	G6-EH3P10K02-NV-YD-L	G6-EH3P12K02-NV-YD-L	G6-EH3P15K02-NV-YD-L	G6-EH3P18K02-NV-YD-L
Max. PV-Eingangsleistung (W)	16000	20000	24000	30000	36000
Max. nutzbare PV-Eingangsleistung (W)	12800	16000	19200	24000	28800
Max. PV-Eingangsspannung (V)	1000
Nenn-Eingangsspannung (PV) (V)	550
MPPT-Spannungsbereich (V)	200 – 850
Startspannung (V)	160
Max. Eingangsstrom pro MPPT (A)	40	40	40	40	42
Max. Kurzschlussstrom pro MPPT (A)	50
Anzahl MPP-Tracker	2
Max. Anzahl PV-Eingangs-Strings	3	3	3	4	4
Max. Eingangsstrom pro String (A)	20	20	20	20	21
AC-Ausgang
Nennleistung (W)	8000	10000	12000	15000	18000
Max. Scheinleistung (VA)	8000	10000	12000	15000	18000
AC-Nennspannung (V)	380
AC-Nennausgangsstrom (A)	12.2	15.2	18.2	22.8	27.3
Phasen	Dreiphasig
Netznennfrequenz (Hz)	50
Klirrfaktor Ausgangsstrom (THDi) (%)	<3
Leistungsfaktor	>0.99 (0.8 voreilend bis 0.8 nacheilend)
Max. AC-Eingangsleistung (Netzseite) (W)	12000	15000	18000	22500	27000
AC-Eingangsspannungsbereich (Netzseite) (V)	323 – 437
Max. AC-Eingangsstrom (Netzseite) (A)	18.3	22.8	27.3	34.2	41
Notstrom-Ausgangsleistung (W)	8000	10000	12000	15000	18000
Überlastleistung (kurzzeitig) (W)	16000	20000	24000	30000	36000
Überlastdauer netzunabhängig (s)	10
Umschaltzeit Netz-/Inselbetrieb (ms)	<10
Ausgangsnennspannung, netzunabhängige Seite	3/N/PE, 220 V / 380 V
Nennfrequenz, netzunabhängige Seite (Hz)	50
Nennausgangsstrom, netzunabhängige Seite (A)	12.2	15.2	18.2	22.8	27.3
Max. Bypass-Strom (A)	50
Klirrfaktor Spannung (THDv), netzunabhängige Seite (%)	<3
Generatoreingang	Ja
Max. Eingangsleistung, Generatorseite (W)	8000	10000	12000	15000	18000
Nenneingangsstrom, Generatorseite (A)	12.2	15.2	18.2	22.8	27.3
Nenneingangsspannung, Generatorseite	3/N/PE, 220 V / 380 V
Nenneingangsfrequenz, Generatorseite (Hz)	50
Max. Anzahl parallel betreibbarer Geräte	6
Batterie
Batterietyp	Lithium oder Blei-Säure
Batteriespannungsbereich (V)	40 – 60
Max. Ladestrom (A)	180	220	250	290	320
Max. Entladestrom (A)	180	220	250	290	320
Anzahl Batterieanschlüsse / BMS-Anschlüsse	2 / 1
Max. Lade-/Entladestrom pro Batterieanschluss (A)	175
Batteriekommunikation	CAN / RS485
Wirkungsgrad
Max. Wirkungsgrad (%)	97.5
Europäischer Wirkungsgrad (%)	95
Ladewirkungsgrad der Batterie (%)	95.0 / 94.4
Entladewirkungsgrad der Batterie (%)	94.5
Schutzeinrichtungen
Schutzfunktionen	Überspannungsableiter (DC Typ II / AC Typ II optional); AC-Ausgangsüberstromschutz; Isolationswiderstandsschutz; Fehlerstromerkennung (RCD); Integrierter PV-Schalter; DC-Verpolschutz; DC-Lichtbogenschutz (optional); Anti-Islanding-Schutz
Schutzart / Überspannungskategorie	Schutzklasse I / OVC II (PV- und Batterieanschlüsse), OVC III (Netz-, Inselnetz- und Generatoranschlüsse)
Allgemeine Daten
Abmessungen (B x H x T) (mm)	430 × 660 × 305
Gewicht (kg)	42
Topologie	Nicht isoliert (PV), isoliert (Batterie)
Eigenverbrauch bei Nacht (W)	<30
Betriebstemperaturbereich (°C)	−25 – 60
Relative Luftfeuchtigkeit (%)	0 – 100
Schutzart	IP66
Geräuschpegel (dB)	<65

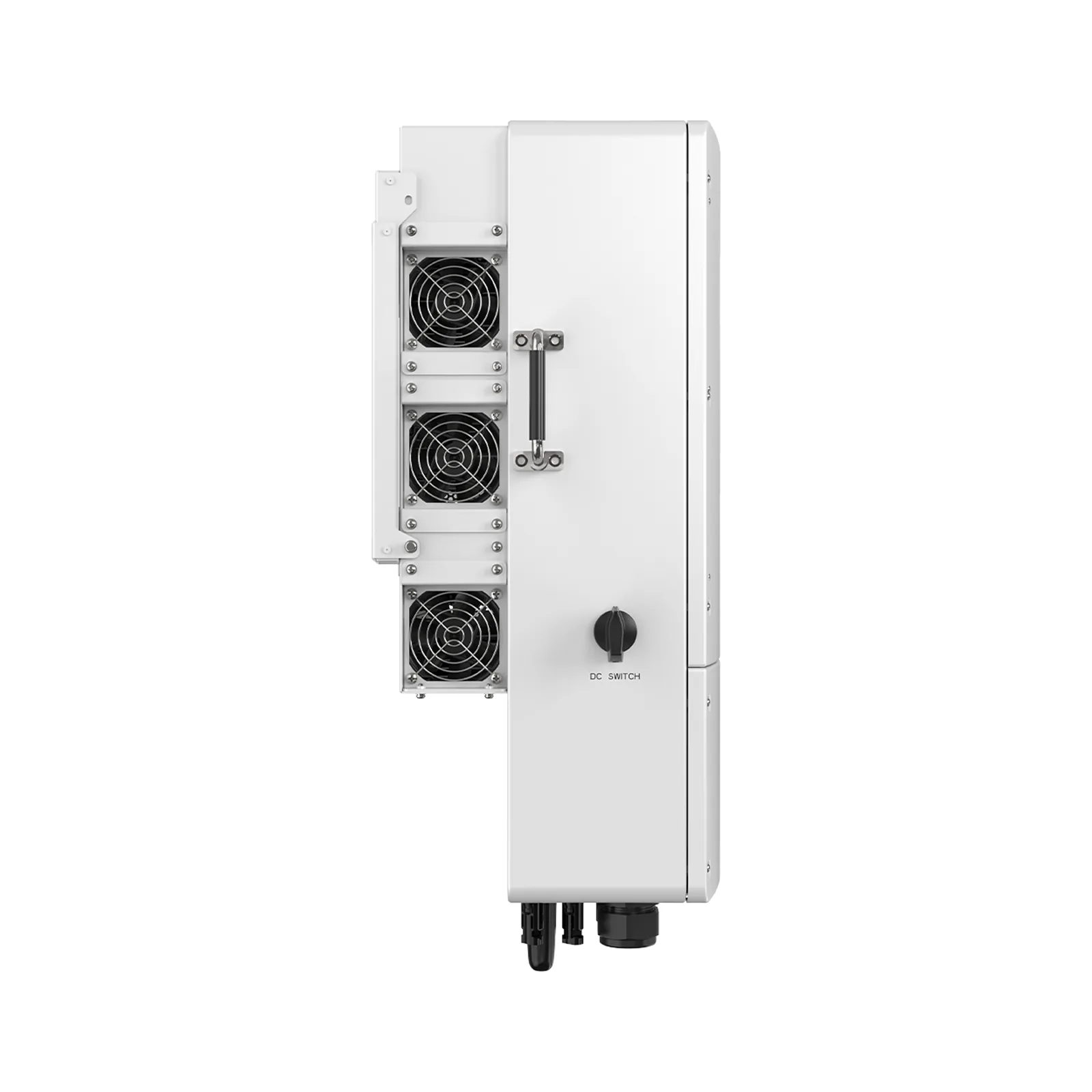

Kühlung	Intelligente redundante Luftkühlung
Max. Betriebshöhe (m)	4000
Max. einphasige Lastfähigkeit (unsymmetrischer Ausgang, % der Nennleistung) (%)	50	50	50	50	40

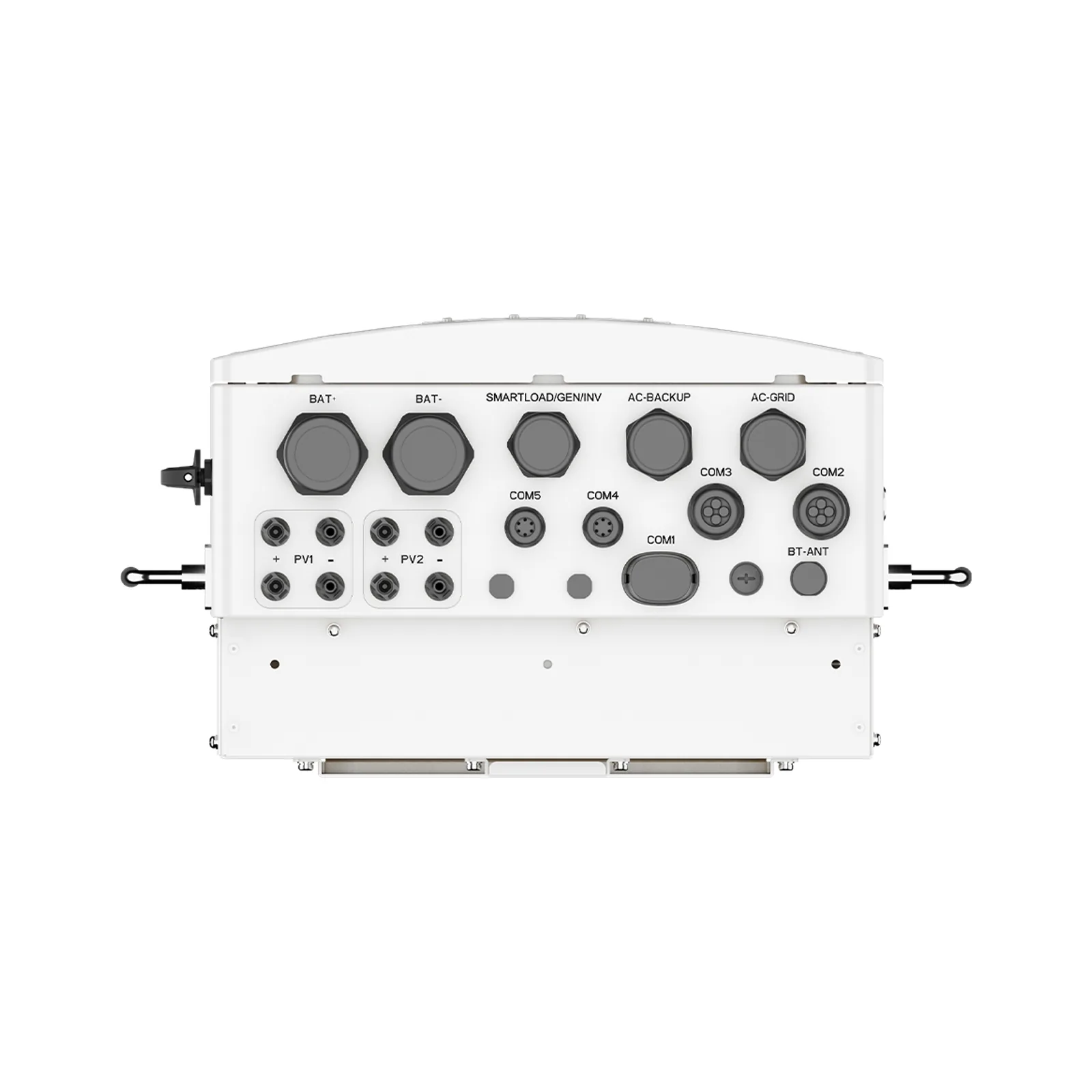

PV-Steckverbinder	MC4-Schnellsteckverbinder
Batterie-Steckverbinder	Schraubklemme
AC-Steckverbinder	Schraubklemme
Kommunikation

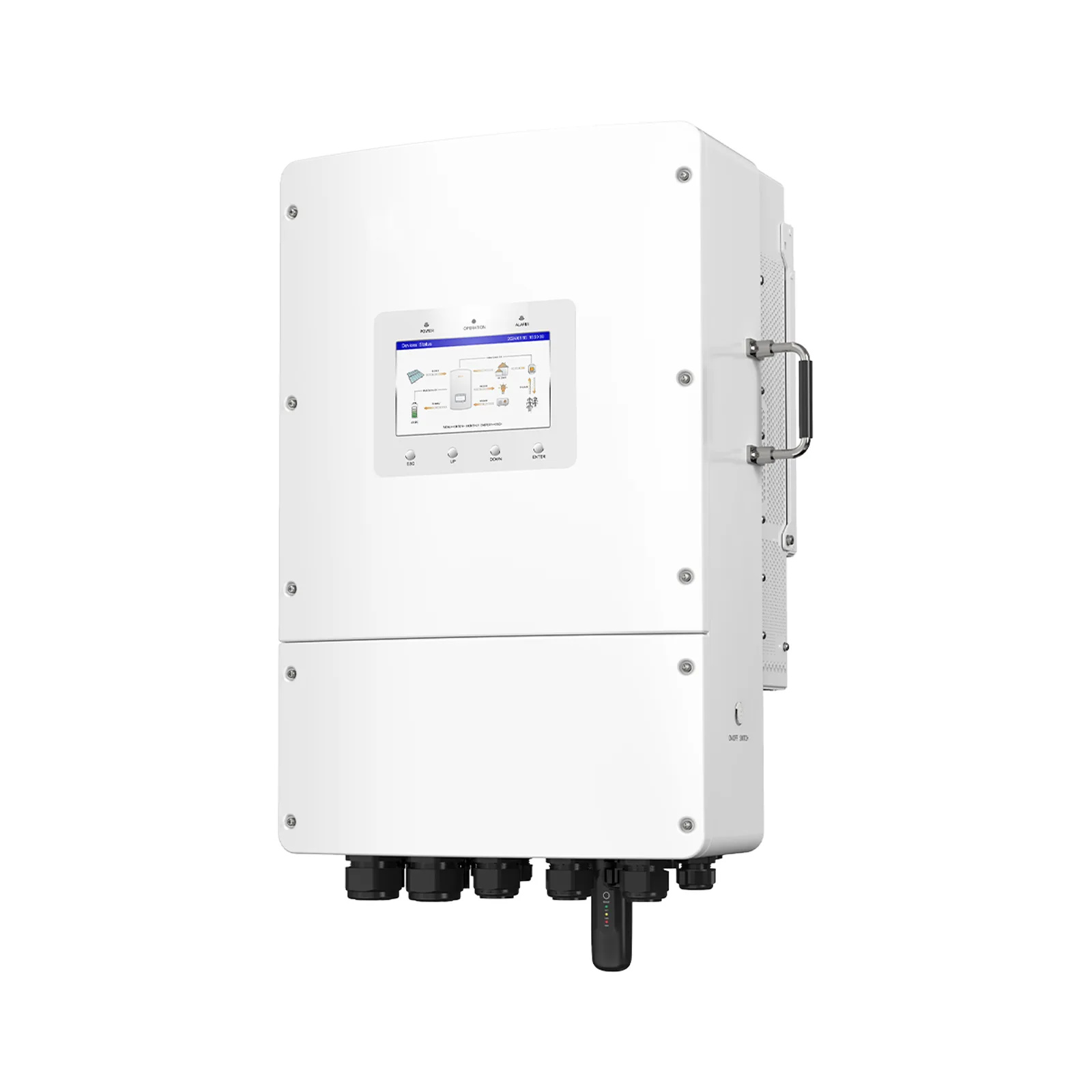

Anzeige	7-Zoll-LCD, Bluetooth + App
Kommunikationsschnittstellen	Wi-Fi; LAN; Bluetooth; CAN-BMS; CAN-Parallel x 2; RS485-Zähler; RS485; DRM; DI; DO x 4; 2G/3G/4G optional
Überwachung	Integrierte Cloud-Plattform mit Fernsteuerung, KI-Strategie und sofortiger Fehlerbehebung
Zertifizierungen und Normen
Zertifizierungen und Normen	NB/T 10186; NB/T 32004
Netzanschlussnormen	NB/T 10186; NB/T 32004
