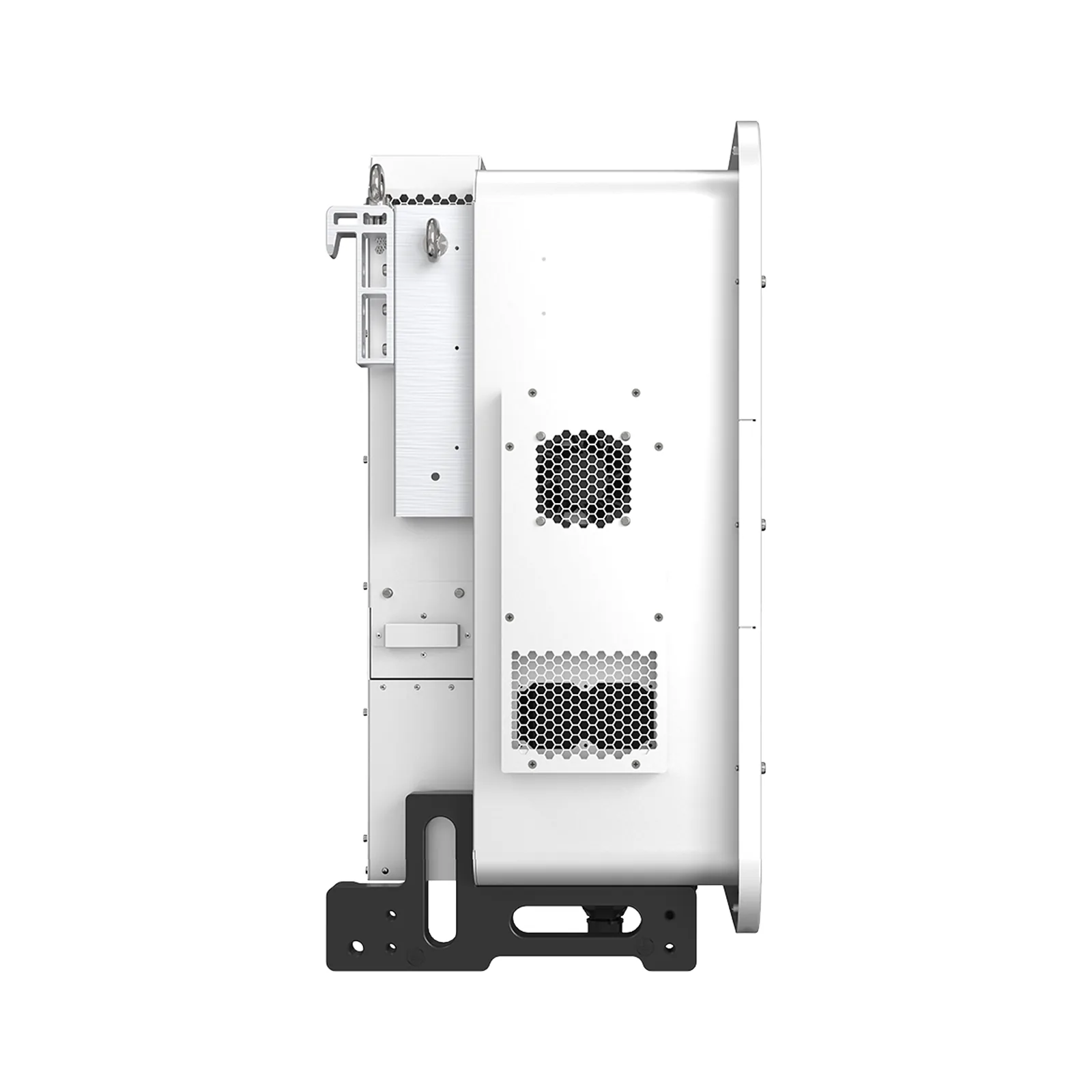

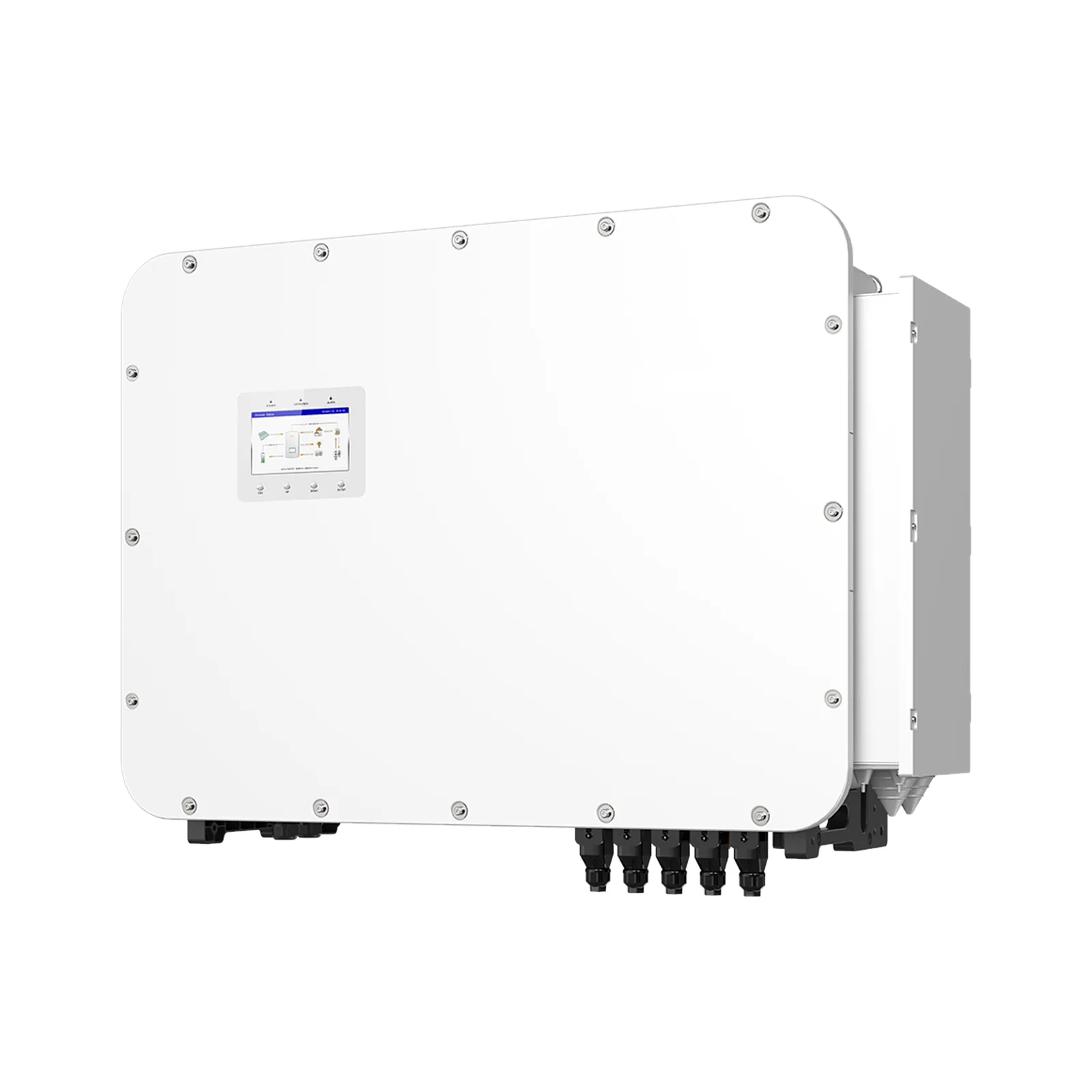

S6-EH3P(80-125)K10-NV-YD-H

Name: S6-EH3P(80-125)K10-NV-YD-H
SKU: S6-EH3P(80-125)K10-NV-YD-H

Hybrid-Wechselrichter · Dreiphasig · 80 – 125 kW

80 – 125 kWDreiphasigIP66

Preis auf Anfrage

Angebot anfordern WhatsApp Datenblatt

80 – 125 kWNennleistung

DreiphasigPhasen

10MPP-Tracker

97.5 %Max. Wirkungsgrad

Technische Daten

PV-Eingang
	S6-EH3P80K10-NV-YD-H	S6-EH3P100K10-NV-YD-H	S6-EH3P125K10-NV-YD-H
Max. PV-Eingangsleistung (W)	160000	200000	250000
Max. nutzbare PV-Eingangsleistung (W)	160000	200000	250000
Max. PV-Eingangsspannung (V)	1000
Nenn-Eingangsspannung (PV) (V)	600
MPPT-Spannungsbereich (V)	150 – 950
Startspannung (V)	180
Max. Eingangsstrom pro MPPT (A)	42
Max. Kurzschlussstrom pro MPPT (A)	60
Anzahl MPP-Tracker	10
Strings pro MPP-Tracker	2
Max. Anzahl PV-Eingangs-Strings	20
Max. Eingangsstrom pro String (A)	21
AC-Ausgang
Nennleistung (W)	80000	100000	125000
Max. Scheinleistung (VA)	80000	100000	125000
AC-Nennspannung (V)	400
AC-Nennausgangsstrom (A)	115.5	144.3	180.4
AC-Nennausgangsstrom bei 380 V (Netzseite) (A)	121.6	151.9	189.9
Phasen	Dreiphasig
Netznennfrequenz (Hz)	50/60
Klirrfaktor Ausgangsstrom (THDi) (%)	<3
Leistungsfaktor	>0.99 (0.8 voreilend bis 0.8 nacheilend)
Netznennspannung, Optionen	3/N/PE, 220 V / 380 V, 230 V / 400 V
Max. AC-Eingangsleistung (Netzseite), 380 V / 400 V (W)	160000	164500 / 173200	164500 / 173200
AC-Eingangsspannungsbereich (Netzseite) (V)	304 – 460
Max. AC-Eingangsstrom (Netzseite) (A)	250
Notstrom-Ausgangsleistung (W)	80000	100000	125000
Überlastleistung (kurzzeitig) (W)	160000	200000	200000
Überlastfähigkeit netzunabhängig (kritische Lasten)	2 x Nennleistung für 200 ms; 1.6 x Nennleistung für 10 s	2 x Nennleistung für 200 ms; 1.6 x Nennleistung für 10 s	1.6 x Nennleistung für 200 ms; 1.4 x Nennleistung für 10 s
Umschaltzeit Netz-/Inselbetrieb (Einzelgerät) (ms)	<10
Umschaltzeit Netz-/Inselbetrieb (Parallelsystem, bis zu 6 Geräte) (ms)	<20
Ausgangsnennspannung, netzunabhängige Seite	3/N/PE, 220 V / 380 V, 230 V / 400 V
Ausgangsnennfrequenz, netzunabhängige Seite (Hz)	50/60
Nennausgangsstrom, netzunabhängige Seite (380 V / 400 V) (A)	121.6 / 115.5	151.9 / 144.3	189.9 / 180.4
Max. Bypass-Strom (380 V / 400 V) (A)	121.6 / 115.5	151.9 / 144.3	189.9 / 180.4
Klirrfaktor Spannung (THDv), netzunabhängige Seite (%)	<3
Generatoreingang	Ja
Max. Eingangsleistung, Generatorseite (W)	80000	100000	125000
Nenneingangsstrom, Generatorseite (380 V / 400 V) (A)	121.6 / 115.5	151.9 / 144.3	189.9 / 180.4
Nenneingangsspannung, Generatorseite	3/N/PE, 220 V / 380 V, 230 V / 400 V
Nenneingangsfrequenz, Generatorseite (Hz)	50/60
Max. Kapazität des Parallelsystems (kW)	1250
Batterie
Batterietyp	Lithium-Ionen
Batteriespannungsbereich (V)	300 – 950
Max. Ladestrom (A)	200
Max. Entladestrom (A)	200
Anzahl Batterieanschlüsse / BMS-Anschlüsse	2
Max. Lade-/Entladestrom pro Batterieanschluss (A)	100
Batteriekommunikation	CAN
Kompatible Batteriemodulkapazität (Ah)	100 – 314
Wirkungsgrad
Max. Wirkungsgrad (%)	97.5
Europäischer Wirkungsgrad (%)	96.9	97.1	97.2
Ladewirkungsgrad der Batterie (%)	98.2 / 97.0
Entladewirkungsgrad der Batterie (%)	97.0
Schutzeinrichtungen
Schutzfunktionen	Überspannungsableiter (DC Typ II / AC Typ II); AC-Ausgangsüberstromschutz; Isolationswiderstandsschutz; Fehlerstromerkennung (RCD); Integrierter PV-Schalter; DC-Verpolschutz; DC-Lichtbogenschutz (optional); Anti-Islanding-Schutz
Schutzart / Überspannungskategorie	Schutzklasse I / OVC II (DC), OVC III (AC)
Allgemeine Daten
Abmessungen (B x H x T) (mm)	1174 × 814 × 400
Gewicht (kg)	170
Schutzart	IP66
Betriebstemperaturbereich (°C)	−25 – 60
Relative Luftfeuchtigkeit (%)	0 – 100
Max. Betriebshöhe (m)	3000
Kühlung	Intelligente redundante Luftkühlung
Topologie	Nicht isoliert
Eigenverbrauch bei Nacht (W)	<45
Max. einphasige Lastfähigkeit (% der Nennleistung) (%)	33

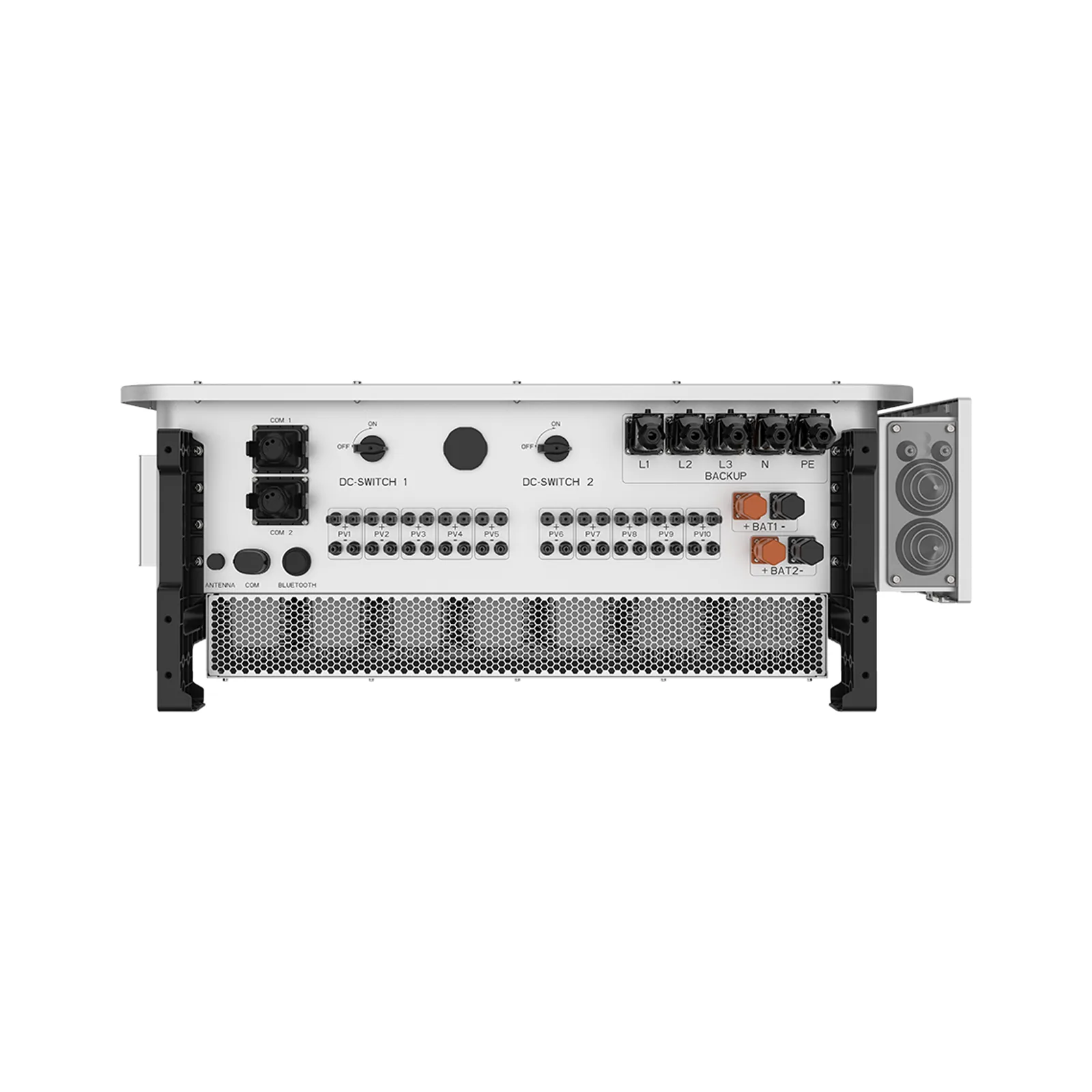

PV-Steckverbinder	MC4-Schnellanschlussklemme
Batterie-Steckverbinder	Wanddurchführungsklemme
AC-Steckverbinder	Klemmenblock
Kommunikation
Anzeige	7.0-Zoll-Display, Bluetooth + App
Kommunikationsschnittstellen	Wi-Fi + LAN + Bluetooth; CAN-BMS x 2; CAN-Parallel x 2; LAN; RS485-Zähler; RS485; DRM; DI x 5; DO x 4; 4G optional
Überwachung	Integrierte Cloud-Plattform mit Fernsteuerung, KI-Strategie und sofortiger Fehlerbehebung
Zertifizierungen und Normen
Zertifizierungen und Normen	IEC/EN 62109-1/-2; IEC/EN 61000-6-2/-4; EN 55011
Netzanschlussnormen	G99; VDE-AR-N 4105; VDE V 0124; EN 50549-1; EN 50549-2; EN 50549-10; VDE 0126; UTE C 15; VFR:2019; NTS 631; UNE 217001; CEI 0-21; C10/11; NRS 097-2-1; TOR; IEC 62116; IEC 61727; IEC 60068; IEC 61683; EN 50530; MEA; PEA; PORTARIA Nr. 140; PORTARIA Nr. 515
Hinweis zu Netzanschlussnormen	Nur geplante Zertifizierungsnormen; vor der Angebotserstellung den tatsächlichen Stand mit dem lokalen Team klären
