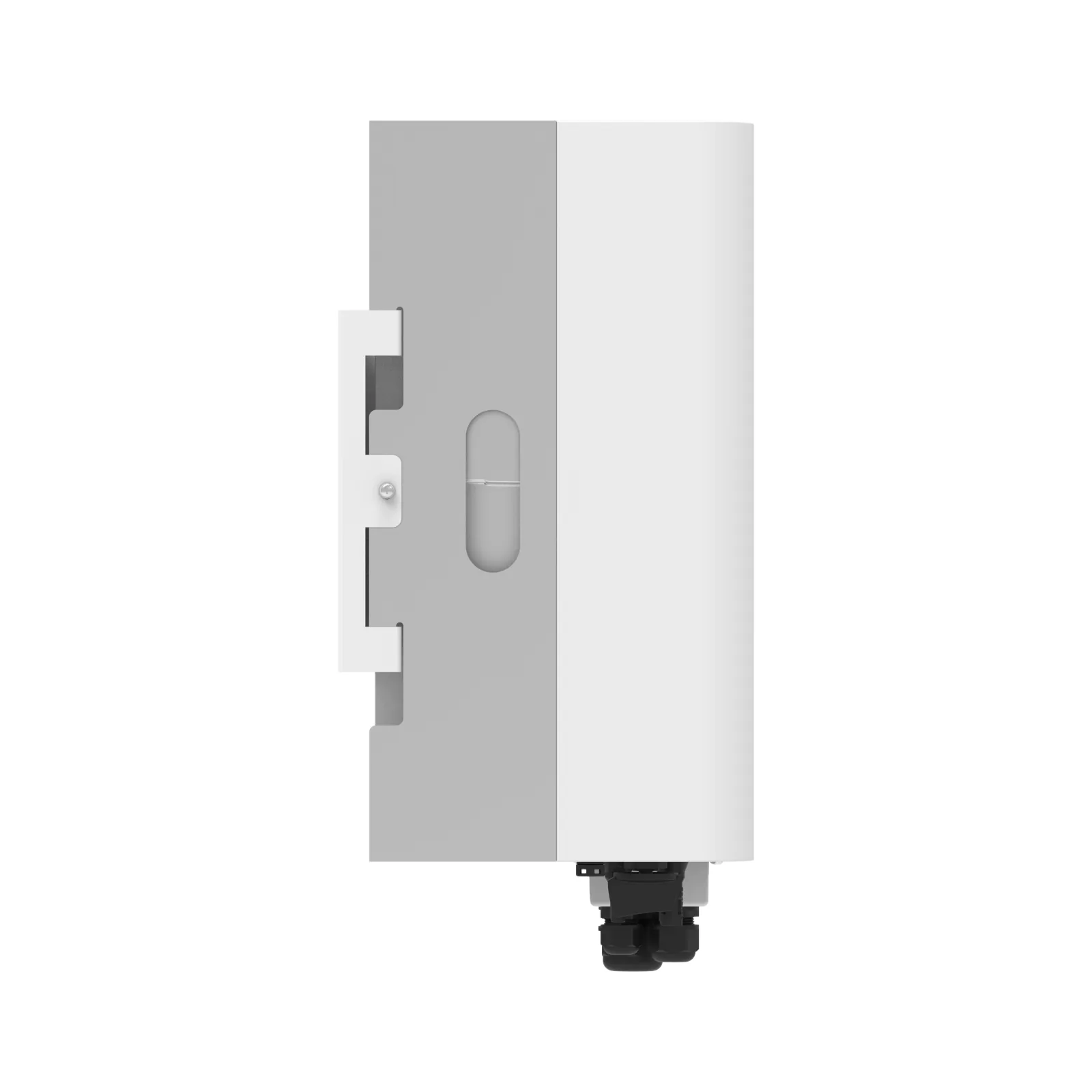

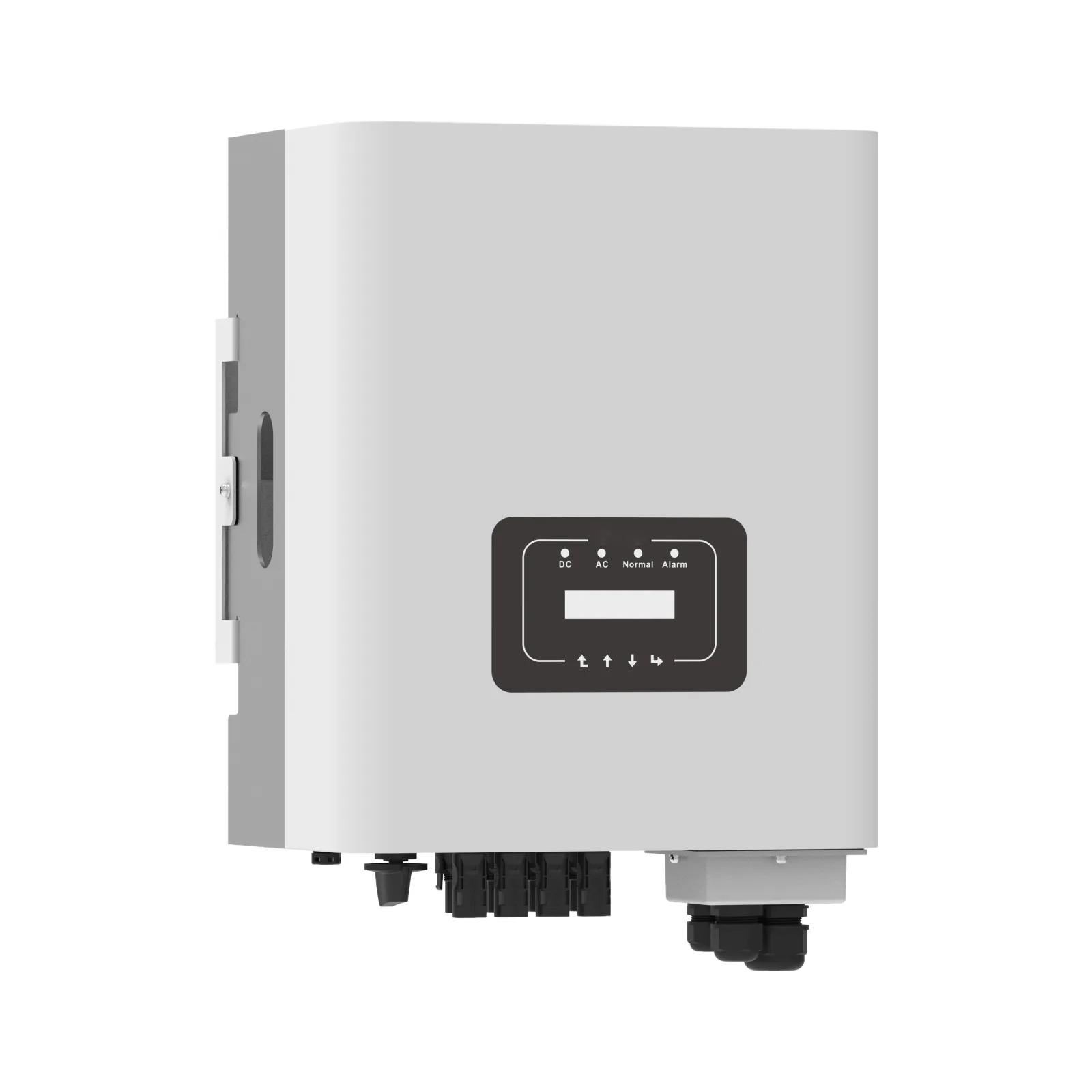

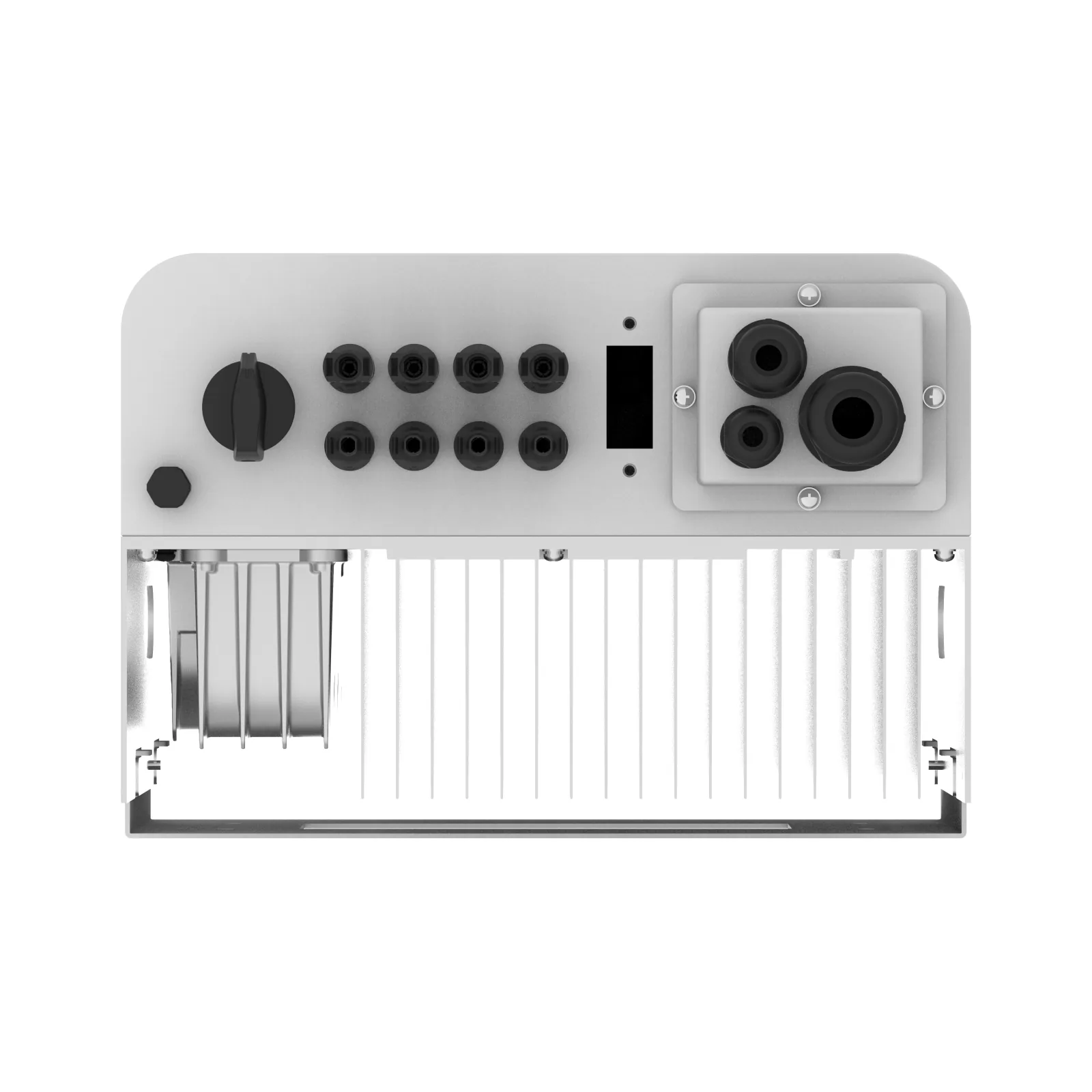

SUN-9-10.5K-G02P1-EU-AM2
String-Wechselrichter · Einphasig · 9 – 10.5 kW
9 – 10.5 kWEinphasigIP65
Preis auf Anfrage
9 – 10.5 kWNennleistung
EinphasigPhasen
2MPP-Tracker
97.7 %Max. Wirkungsgrad
Technische Daten
| SUN-9K-G02P1-EU-AM2 | SUN-10K-G02P1-EU-AM2 | SUN-10.5K-G02P1-EU-AM2 | |
|---|---|---|---|
| PV-Eingang | |||
| Max. PV-Eingangsleistung (W) | 13500 | 15000 | 15800 |
| Max. PV-Eingangsspannung (V) | 550 | ||
| Startspannung (V) | 80 | ||
| MPPT-Spannungsbereich (V) | 70 – 500 | ||
| Nenn-Eingangsspannung (PV) (V) | 360 | ||
| Max. Eingangsstrom pro MPPT (A) | 26 | ||
| Max. Kurzschlussstrom pro MPPT (A) | 39 | ||
| Anzahl MPP-Tracker | 2 | ||
| Strings pro MPP-Tracker | 2 | ||
| AC-Ausgang | |||
| Nennleistung (W) | 9000 | 10000 | 10500 |
| Max. Scheinleistung (VA) | 9900 | 11000 | 11550 |
| AC-Nennspannung (V) | 230 | ||
| AC-Nennausgangsstrom (A) | 39.2 | 43.5 | 45.7 |
| Max. AC-Ausgangsstrom (A) | 43.1 | 47.9 | 50.3 |
| Phasen | Einphasig | ||
| Netznennfrequenz (Hz) | 50/60 | ||
| Klirrfaktor Ausgangsstrom (THDi) (%) | <3 | ||
| Leistungsfaktor | 0.8 voreilend bis 0.8 nacheilend | ||
| AC-Nennspannung, Optionen (V) | 220; 230 | ||
| AC-Spannungsbereich | 0.85 Un-1.1 Un | ||
| Netzanschlussart | L+N+PE | ||
| Netzfrequenzbereich (50 Hz / 60 Hz) (Hz) | 45-55 / 55-65 | ||
| DC-Einspeisestrom | <0.5% In | ||
| Wirkungsgrad | |||
| Max. Wirkungsgrad (%) | 97.7 | ||
| Europäischer Wirkungsgrad (%) | 97.2 | ||
| MPPT-Wirkungsgrad (%) | >99 | ||
| Schutzeinrichtungen | |||
| Schutzfunktionen | DC-Verpolschutz; AC-Ausgangsüberstromschutz; AC-Ausgangsüberspannungsschutz; AC-Ausgangskurzschlussschutz; Thermoschutz; Isolationsimpedanzerkennung; Überwachung des DC-Anteils; Lichtbogenunterbrecher (AFCI) (optional); Anti-Islanding-Schutz; Fehlerstromerkennung; DC-Schalter | ||
| Stufe des Überspannungsableiters | Type II (DC), Type II (AC) | ||
| Anti-PID-Funktion | Option | ||
| Allgemeine Daten | |||
| Abmessungen (B x H x T) (mm) | 330 × 410 × 213.5 | ||
| Gewicht (kg) | 14.8 | ||
| Schutzart | IP65 | ||
| Betriebstemperaturbereich (°C) | −25 – 60 | ||
| Relative Luftfeuchtigkeit (%) | 0 – 100 | ||
| Max. Betriebshöhe (m) | 3000 | ||
| Kühlung | Natürliche Kühlung | ||
| Geräuschpegel (dB) | ≤35 | ||
| Topologie | Nicht isoliert | ||
| Überspannungskategorie | OVC II (DC), OVC III (AC) | ||
| Garantie (Jahre) | 5 | ||
| Kommunikation | |||
| Anzeige | LCD1602 | ||
| Kommunikationsschnittstellen | RS485; RS232; Wi-Fi; LAN | ||
| Überwachung | Intelligente String-Überwachung (optional) | ||
| Zertifizierungen und Normen | |||
| Zertifizierungen und Normen | IEC/EN 61000-6-1/2/3/4; IEC/EN 62109-1; IEC/EN 62109-2 | ||
| Netzanschlussnormen | IEC 61727; IEC 62116; EN 50549; NRS 097; RD 140; UNE 217002; G99 | ||
Werte aus dem Datenblatt des Herstellers, endgültige Bestätigung steht noch aus. Maßgeblich ist das mit dem Produkt gelieferte Datenblatt.
