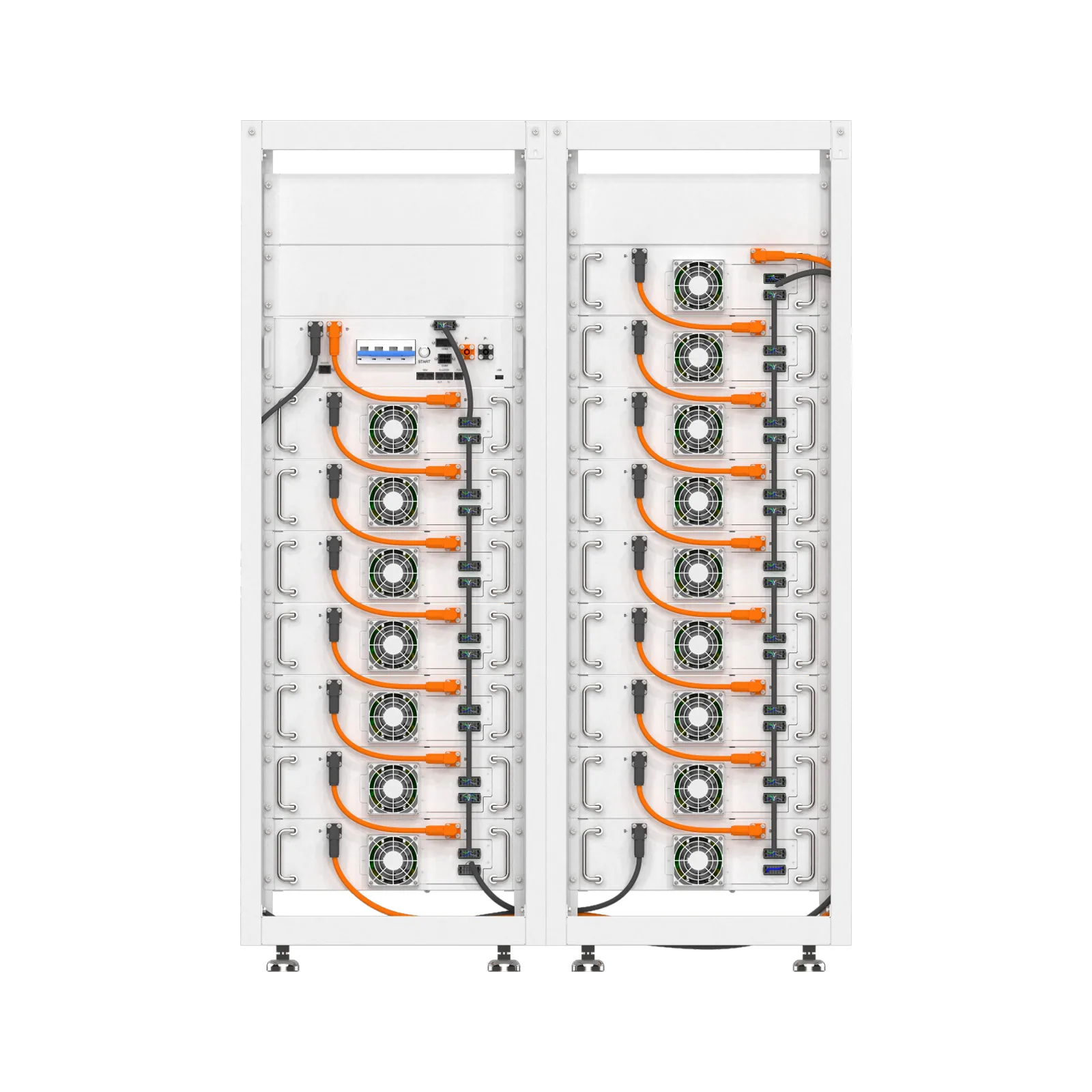

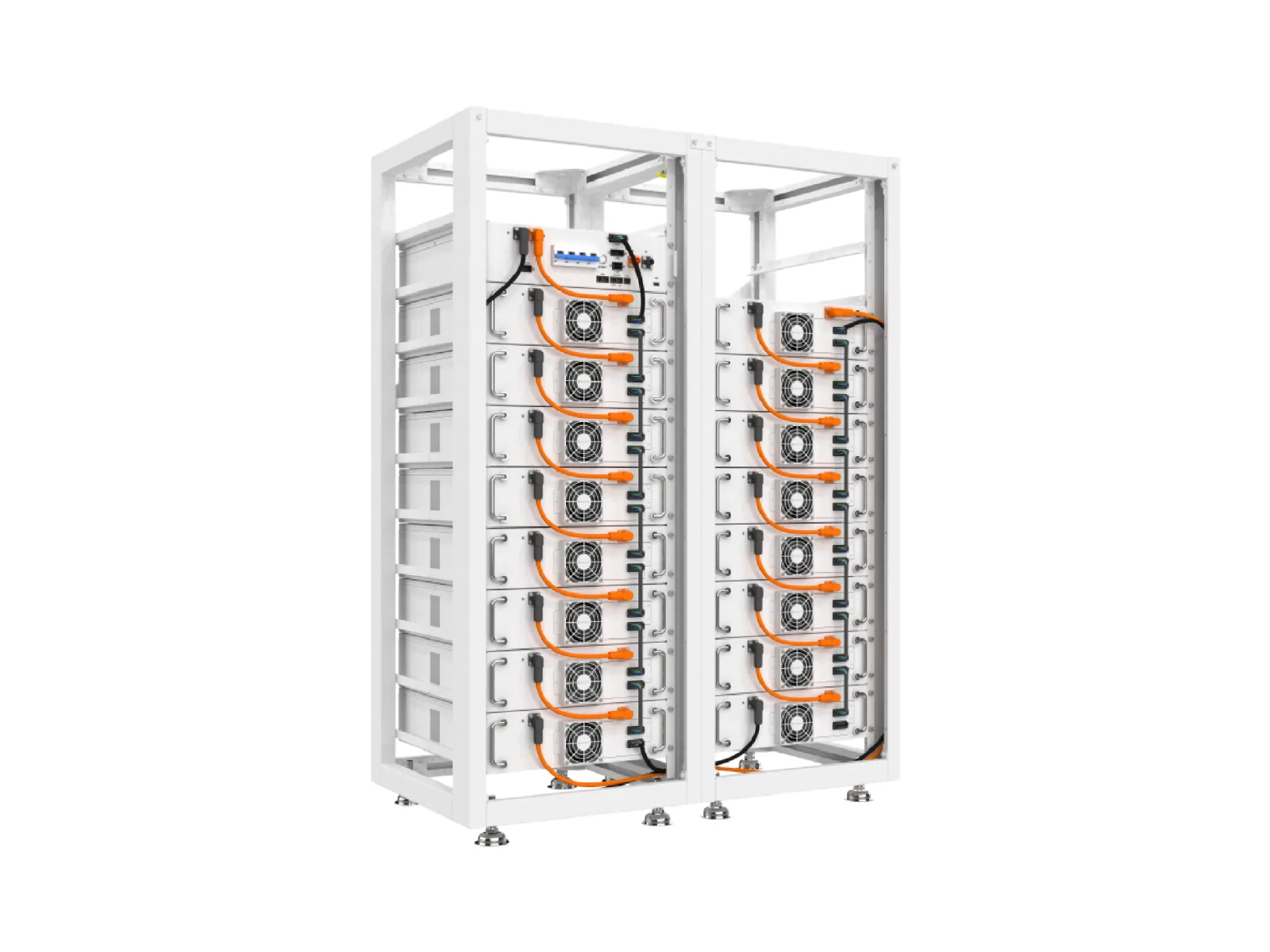

AXE 75H HV Battery
Batería comercial e industrial · 75 kWh
75 kWh768 VIP20
Precio a consultar
75 kWhCapacidad energética
768 VTensión nominal
IP20Clase de protección
5 añosGarantía
Datos técnicos
| AXE 75.0H-1HR-E1 | |
|---|---|
| Batería | |
| Capacidad energética nominal (Wh) | 75000 |
| Capacidad energética útil (Wh) | 67500 |
| Tensión nominal (V) | 768 |
| Rango de tensión de funcionamiento (V) | 696 – 864 |
| Capacidad nominal (Ah) | 100 |
| Tipo de celda | Fosfato de hierro y litio (LFP) sin cobalto |
| Potencia nominal de salida (lado de la batería) (kW) | 75 |
| Potencia máx. de descarga (W) | 75000 |
| Tasa de carga/descarga | 1C |
| Capacidad máx. ampliable (Wh) | 300000 |
| Datos generales | |
| Dimensiones (an. x al. x prof.) (mm) | 570 × 1560 × 660 |
| Peso (kg) | ≤800 |
| Grado de protección (IP) | IP20 |
| Instalación | Soporte de suelo |
| Rango de temperatura de funcionamiento (°C) | −10 – 50 |
| Humedad relativa (%) | 5 – 95 |
| Refrigeración | Refrigeración por aire |
| Nivel de ruido (dB) | <65 |
| Altitud máx. de funcionamiento (m) | ≤2000 |
| Garantía (años) | 5 |
| Comunicación | |
| Interfaces de comunicación | CAN; RS485; USB |
| Monitorización | SOC; tensión del sistema; corriente; tensión de celda; temperatura de celda; temperatura de PCBA |
| Certificaciones | |
| Certificaciones y normas | UN 38.3; IEC 62619; IEC 62477; CE; RoHS |
| Sistema | |
| Número de módulos de batería en serie | 15 |
| PCS compatibles | WIT 50-100K-HU |
| Modelo del módulo de batería | AXE 5.0H-E1 EU |
| Energía nominal del módulo de batería (kWh) | 5 |
| Tensión nominal del módulo de batería (V) | 51.2 |
| Rango de tensión de funcionamiento del módulo de batería (V) | 46.4 – 56.8 |
| Corriente nominal del módulo de batería (A) | 100 |
| Corriente pico del módulo de batería (30 s, 25 °C) (A) | 150 |
| Dimensiones del módulo de batería (an. x al. x prof.) (mm) | 482 × 131 × 580 |
| Peso del módulo de batería (kg) | ≤47 |
| Número de módulos de control | 1 |
| Modelo del módulo de control | AXE 1000100-C1 |
| Dimensiones del módulo de control (an. x al. x prof.) (mm) | 482 × 131 × 580 |
| Peso del módulo de control (kg) | ≤15 |
| Rango de tensión de funcionamiento del módulo de control (V) | 120 – 1000 |
| Corriente máx. del módulo de control (A) | 100 |
Valores de la ficha técnica del fabricante, pendientes de confirmación definitiva. Prevalece la ficha técnica suministrada con el producto.
Descargas
Fichas técnicas
Manuales de usuario
- Manual de usuario del AXE 75H HV Battery (Inglés)PDF · 3,5 MBDescargar
Aplicaciones
Compatible con

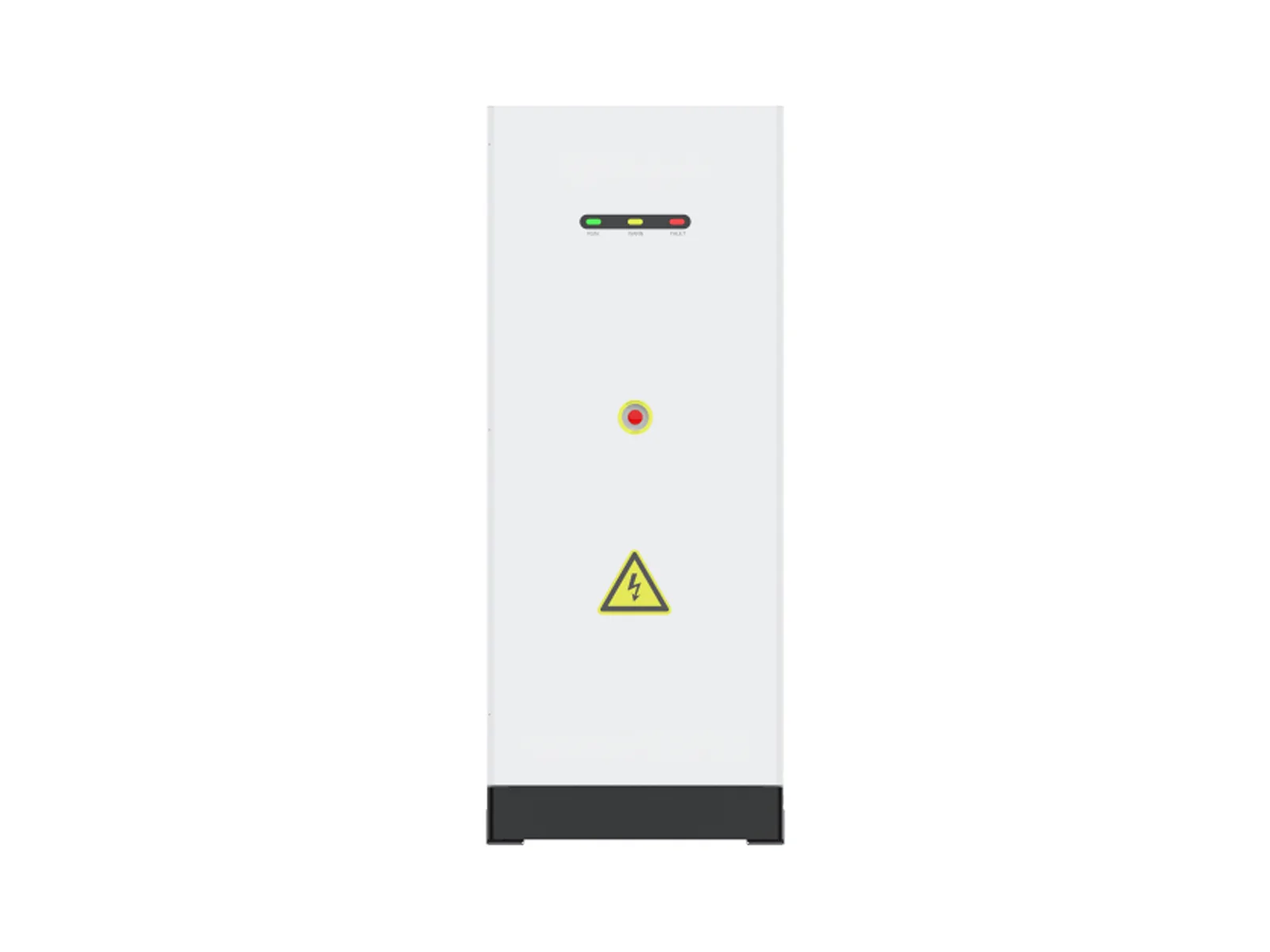

AXE 50-60H HV Battery
50 – 60 kWh512 – 614.4 VIP55
Ver detalles

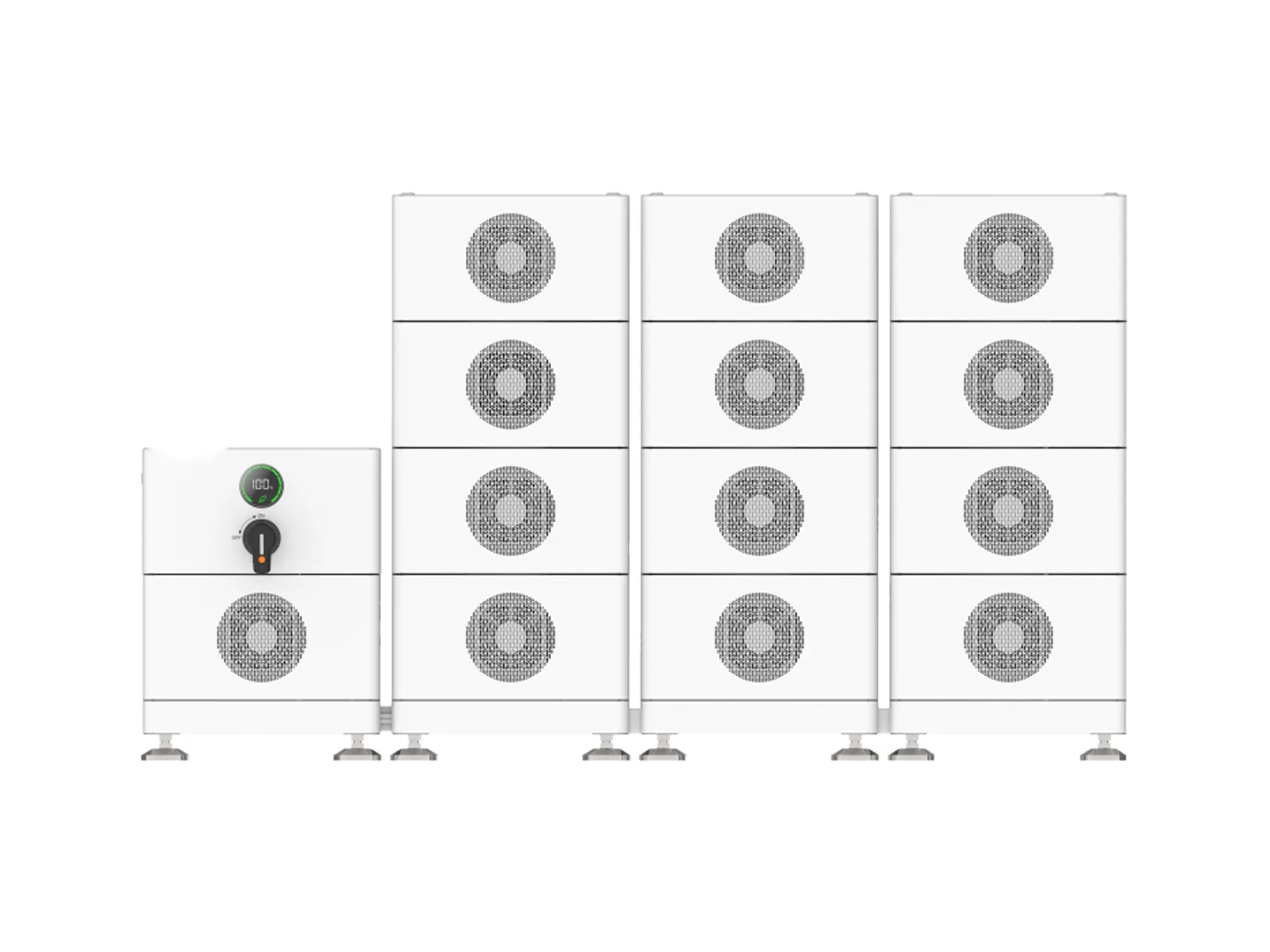

AXE 80-261H-2HS-S1 HV Battery
80 kWh64 VIP20
Ver detalles

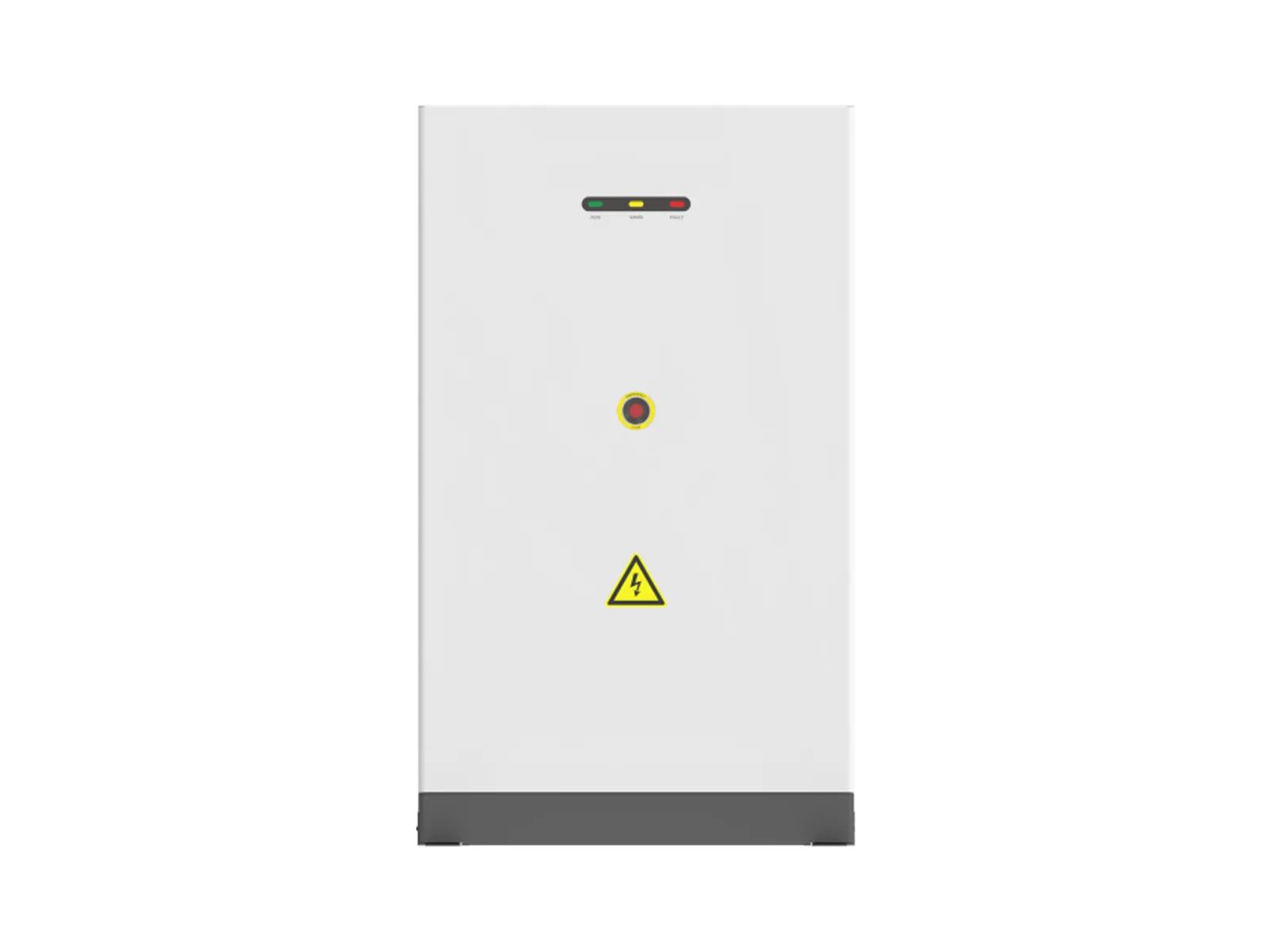

ACE 209H-2H HV Battery
