S6-EH1P(3.8-11.4)K-H-US

Name: S6-EH1P(3.8-11.4)K-H-US
SKU: S6-EH1P(3.8-11.4)K-H-US

Inversor híbrido · Fase dividida · 3.8 – 11.4 kW

3.8 – 11.4 kWFase dividida2 – 4

Precio a consultar

Solicitar presupuesto WhatsApp Ficha técnica

3.8 – 11.4 kWPotencia nominal

Fase divididaFase

2 – 4Seguidores MPPT

97 – 97.6 %Eficiencia máx.

Datos técnicos

Entrada FV
	S6-EH1P3.8K-H-US	S6-EH1P5K-H-US	S6-EH1P6K-H-US	S6-EH1P7.6K-H-US	S6-EH1P8K-H-US	S6-EH1P9.9K-H-US	S6-EH1P10K-H-US	S6-EH1P11.4K-H-US
Potencia máx. utilizable de entrada FV (W)	6080	8000	9600	12160	12800	16000	16000	18240
Tensión máx. de entrada FV (V)	600
Tensión nominal de entrada FV (V)	380
Rango de tensión MPPT (V)	80 – 520
Tensión de arranque (V)	80
Corriente máx. de entrada por MPPT (A)	16
Corriente máx. de cortocircuito por MPPT (A)	25.6
Número de seguidores MPPT	2	3	3	4	4	4	4	4
Strings FV por MPPT	1
Salida de CA
Potencia de salida nominal (W)	3800	5000	6000	7600	8000	9990	10000	11400
Potencia aparente máx. (VA)	3800	5000	6000	7600	8000	9990	10000	11400
Tensión nominal de CA (V)	240
Corriente nominal de salida de CA (A)	15.8	20.8	25	31.7	33.3	41.7	41.7	47.5
Fase	Fase dividida
Frecuencia nominal de CA (Hz)	60
Corriente máx. de salida de CA (A)	15.8	20.8	25	31.7	33.3	41.7	41.7	47.5
Distorsión armónica total de corriente (THDi) (%)	<3
Factor de potencia	>0.99 (0.8 capacitivo a 0.8 inductivo)
Potencia de salida de respaldo (W)	3800	5000	6000	7600	8000	9990	10000	11400
Entrada de generador	Sí
Rango de tensión de entrada de CA (220 V / 240 V) (V)	193.6-242 / 211-264
Corriente máx. de entrada de CA (220 V / 240 V) (A)	25.9 / 23.8	34.1 / 31.2	40.9 / 37.5	51.8 / 47.6	54.4 / 49.9	68.2 / 62.6	68.2 / 62.6	77.7 / 71.3
Corriente de paso desde la red (220 V / 240 V) (A)	17.3 / 15.8	22.7 / 20.8	27.3 / 25.0	34.5 / 31.7	36.4 / 33.3	45.5 / 41.7	45.5 / 41.7	51.8 / 47.5
Rango de frecuencia de entrada de CA (Hz)	59.5-60.5 / 58.8-61.2
Potencia aparente máx. aislado de la red (10 s) (VA)	6800	9000	10800	13700	14400	18000	18000	20500
Tiempo de conmutación red / aislado (ms)	<10
Rango de tensión de salida aislado de la red (220 V / 240 V) (V)	193.6-242 / 211-264
Rango de frecuencia aislado de la red (Hz)	55 – 65
Protección máx. contra sobrecorriente de salida aislada de la red, 10 s (220 V / 240 V) (A)	27.7 / 25.4	36.4 / 33.3	43.6 / 40	55.5 / 50.7	58.2 / 53.3	72.7 / 66.7	72.7 / 66.7	82.7 / 76
Límite de desequilibrio de fases (%)	100
Tipo de carga del puerto de respaldo	Cargas domésticas y cargas dedicadas
THDv aislado de la red (%)	<3
Batería
Tipo de batería	Batería de litio de alta tensión
Rango de tensión de la batería (V)	120 – 500
Corriente máx. de carga (A)	25	25	25	50	50	50	50	50
Corriente máx. de descarga (A)	25	25	25	50	50	50	50	50
Comunicación de la batería	CAN / RS485
Eficiencia
Eficiencia máx. (%)	97	97	–	97.6	97.6	97.6	97.6	97.6
Eficiencia CEC (%)	96.5	96.5	–	97	97	97	97	97
Eficiencia máx. de carga de FV a batería (%)	98.5
Eficiencia máx. de carga/descarga de CA a batería (%)	97.0
Protección
Funciones de protección	Detección de fallo a tierra; detección de corriente residual; Protección contra arco eléctrico en CC; Protección contra polaridad inversa de CC; interruptor de bypass manual del inversor; desconexión rápida (NEC 2017); compatible con receptor RSD
Clase de protección / categoría de sobretensión	I / II
Datos generales
Dimensiones (an. x al. x prof.) (mm)	490 × 720 × 220	490 × 720 × 220	490 × 720 × 220	560 × 750 × 220	560 × 750 × 220	560 × 750 × 220	560 × 750 × 220	560 × 750 × 220
Peso (kg)	23.78	23.78	23.78	32.54	32.54	32.54	32.54	32.54
Topología	Sin transformador
Consumo nocturno (W)	<20
Rango de temperatura de funcionamiento (°C)	−25 – 60
Grado de protección (tipo de envolvente)	TYPE 4X
Nivel de ruido (dB)	<30
Refrigeración	Refrigeración natural
Instalación	Montaje en pared
Altitud máx. de funcionamiento (m)	4000

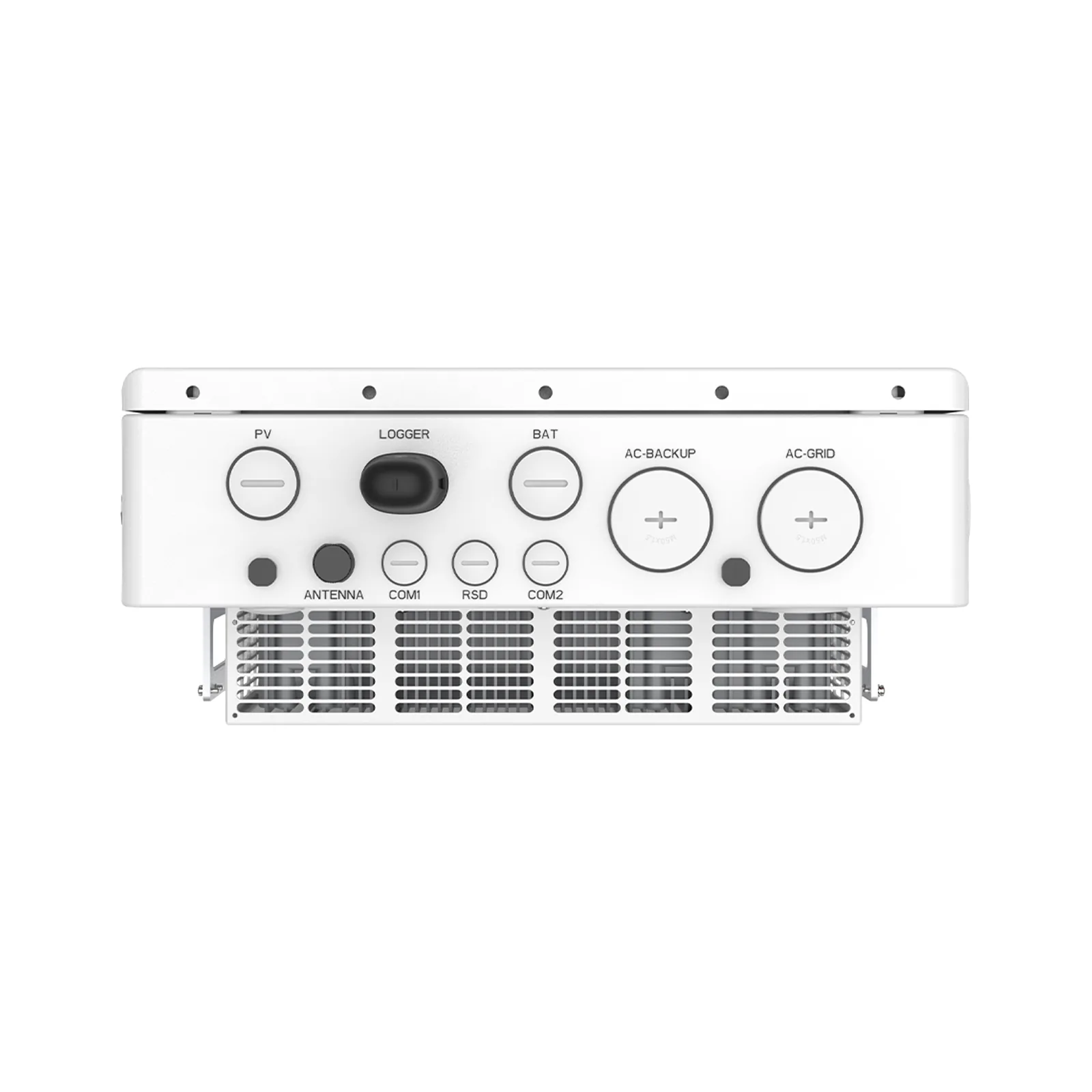

Puerto de CC	Lateral e inferior (orificios de 2 x 25.4 mm); bornes de resorte
Puerto de CA	Lateral e inferior (orificios de 3 x 38.1 mm); bornes de resorte
Contador de alta precisión	Opcional
Comunicación
Pantalla	Indicadores LED, Bluetooth + app
Monitorización	Plataforma de monitorización en la nube (Modbus y API se pueden compartir)
Interfaces de comunicación	RS485; Red móvil (opcional); Wi-Fi (opcional); LAN (opcional)
Certificaciones
Certificaciones y normas	UL1741SB; IEEE1547-2018; UL1699B; UL1998; FCC Parte 15 Clase B; Regla 21 de California; NEC 690.12-2020; CAN/CSA C22.2107.1-1; Regla 14H de HECO; Luma Listed
