S6-EH3P(15-20)K-ND-H

Name: S6-EH3P(15-20)K-ND-H
SKU: S6-EH3P(15-20)K-ND-H

Inversor híbrido · Trifásico · 15 – 20 kW

15 – 20 kWTrifásicoIP66

Precio a consultar

Solicitar presupuesto WhatsApp Ficha técnica

15 – 20 kWPotencia nominal

TrifásicoFase

4Seguidores MPPT

97.7 %Eficiencia máx.

Datos técnicos

Entrada FV
	S6-EH3P15K-ND-H	S6-EH3P20K-ND-H
Potencia máx. de entrada FV (W)	30000	40000
Potencia máx. utilizable de entrada FV (W)	24000	32000
Tensión máx. de entrada FV (V)	1000
Tensión nominal de entrada FV (V)	600
Rango de tensión MPPT (V)	200 – 850
Tensión de arranque (V)	160
Corriente máx. de entrada por MPPT (A)	20
Corriente máx. de cortocircuito por MPPT (A)	30
Número de seguidores MPPT	4
N.º máx. de strings de entrada FV	4
Salida de CA
Potencia de salida nominal (W)	15000	20000
Potencia aparente máx. (VA)	15000	20000
Tensión nominal de CA (V)	400
Corriente nominal de salida de CA (A)	21.7	28.9
Fase	Trifásico
Frecuencia nominal de CA (Hz)	50/60
Corriente máx. de salida de CA (A)	21.7	28.9
Factor de potencia	>0.99 (0.8 capacitivo a 0.8 inductivo)
Distorsión armónica total de corriente (THDi) (%)	<3
Rango de tensión de entrada de CA (lado de red, 380 V / 400 V) (V)	304-437 / 320-460
Corriente máx. de entrada de CA (lado de red, 380 V / 400 V) (A)	34.2 / 32.5	45.6 / 43.3
Frecuencia nominal de entrada de CA (lado de red) (Hz)	50 / 60
Rango de frecuencia de entrada de CA (lado de red) (Hz)	45-55 / 55-65
Entrada de generador	Sí
Potencia máx. de entrada, lado del generador (W)	15000	20000
Corriente máx. de entrada, lado del generador (380 V / 400 V) (A)	22.8 / 21.7	30.4 / 28.9
Frecuencia nominal de entrada, lado del generador (Hz)	50 / 60
Potencia de salida de respaldo (W)	15000	20000
Potencia de sobrecarga (pico) (W)	24000	32000
Duración de la sobrecarga aislada de la red (s)	10
Tiempo de conmutación red / aislado (ms)	<10
Tensión nominal de salida, lado aislado de la red	3/N/PE, 220 V / 380 V, 230 V / 400 V
Frecuencia nominal, lado aislado de la red (Hz)	50 / 60
Corriente nominal de salida, lado aislado de la red (380 V / 400 V) (A)	22.8 / 21.7	30.4 / 28.9
Distorsión armónica total de tensión (THDv), lado aislado de la red (%)	<3
Batería
Tipo de batería	Batería de litio
Rango de tensión de la batería (V)	120 – 800
Potencia máx. de carga (W)	15000	20000
Potencia máx. de descarga (W)	15000	20000
Corriente máx. de carga (A)	50
Corriente máx. de descarga (A)	50
Comunicación de la batería	CAN / RS485
Eficiencia
Eficiencia máx. (%)	97.7
Eficiencia europea (%)	97.5
Eficiencia máx. de carga FV (%)	98.5
Eficiencia máx. de carga / descarga de la batería (%)	97.2
Protección
Funciones de protección	Protección anti-isla; protección contra sobrecorriente de salida de CA; protección contra cortocircuito de CA; protección contra arco eléctrico en CC (opcional); interruptor de CC integrado; protección contra polaridad inversa de CC; protección contra sobretensión FV; protección contra polaridad inversa de la batería
Datos generales
Capacidad máx. de carga trifásica desequilibrada (%)	100
Capacidad máx. de carga monofásica	40% de la potencia nominal
Dimensiones (an. x al. x prof.) (mm)	563 × 546 × 235
Peso (kg)	32.6
Topología	Sin transformador
Consumo nocturno (W)	<25
Rango de temperatura de funcionamiento (°C)	−25 – 60
Humedad relativa (%)	0 – 100
Grado de protección (IP)	IP66
Nivel de ruido (dB)	<65
Refrigeración	Refrigeración inteligente por aire
Altitud máx. de funcionamiento (m)	4000

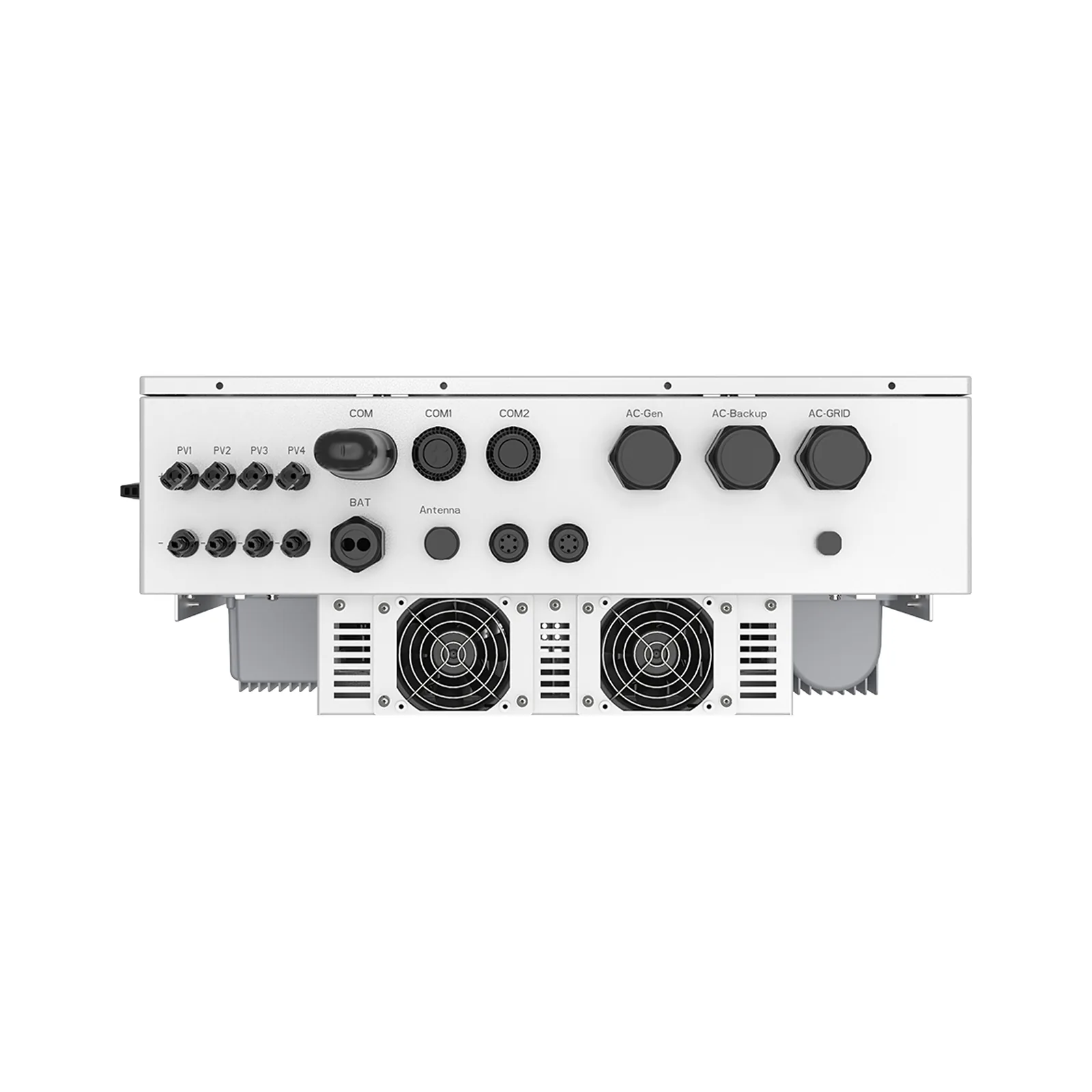

Conector FV	Conector MC4
Conector de la batería	Terminal OT
Conector de CA	Terminal OT
Comunicación

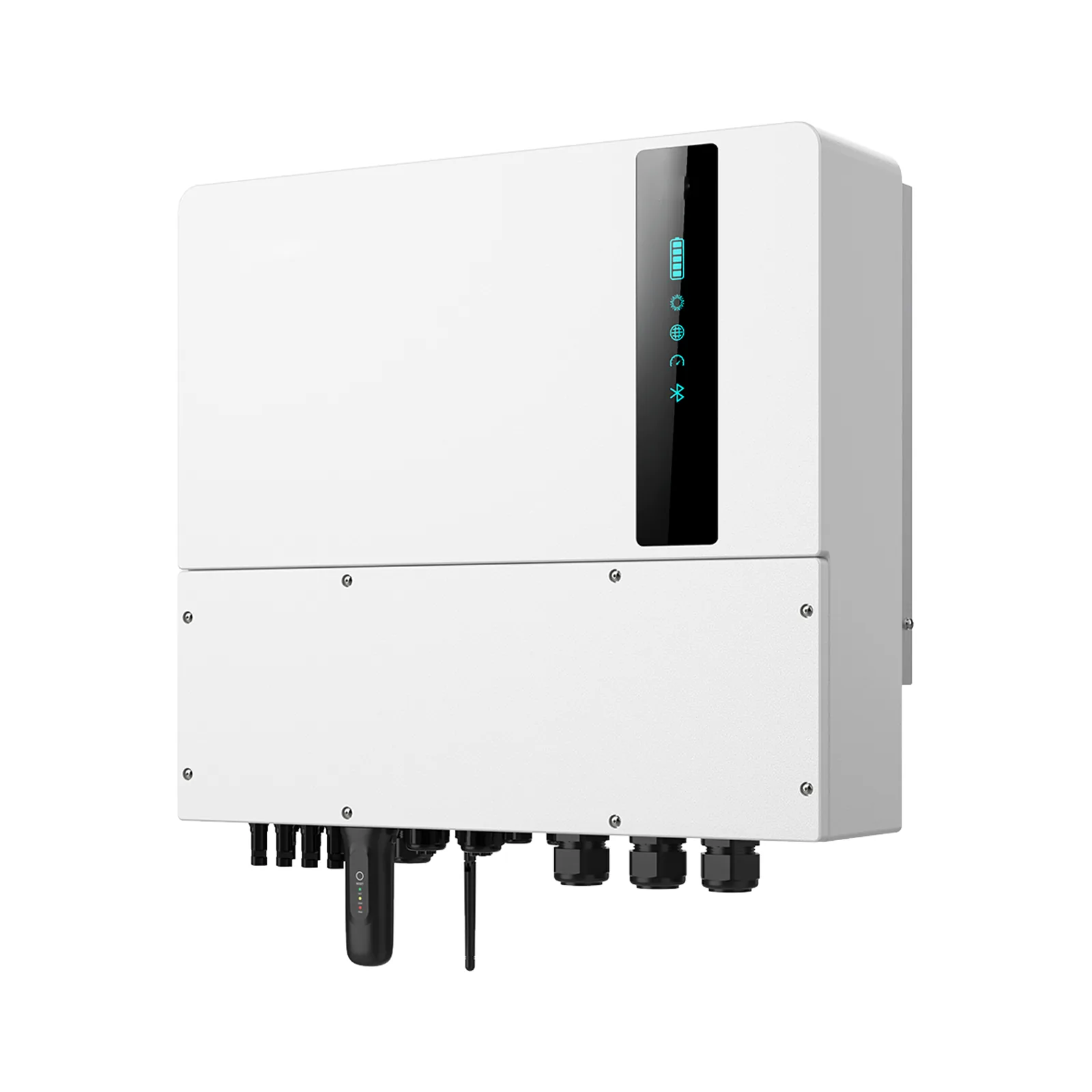

Pantalla	Indicadores LED, Bluetooth + app
Interfaces de comunicación	CAN; RS485; Ethernet; Wi-Fi (opcional); Red móvil (opcional); LAN (opcional)
Certificaciones
Certificaciones y normas	IEC/EN 62109-1/-2; IEC/EN 61000-6-1/-2/-3/-4
Códigos de red	EN 50549-1/-10; VDE 4105; CEI 0-21; CEI 0-16; NC-RFG Type B; NRS 097-2-1; LTU-1; G99; PEA
