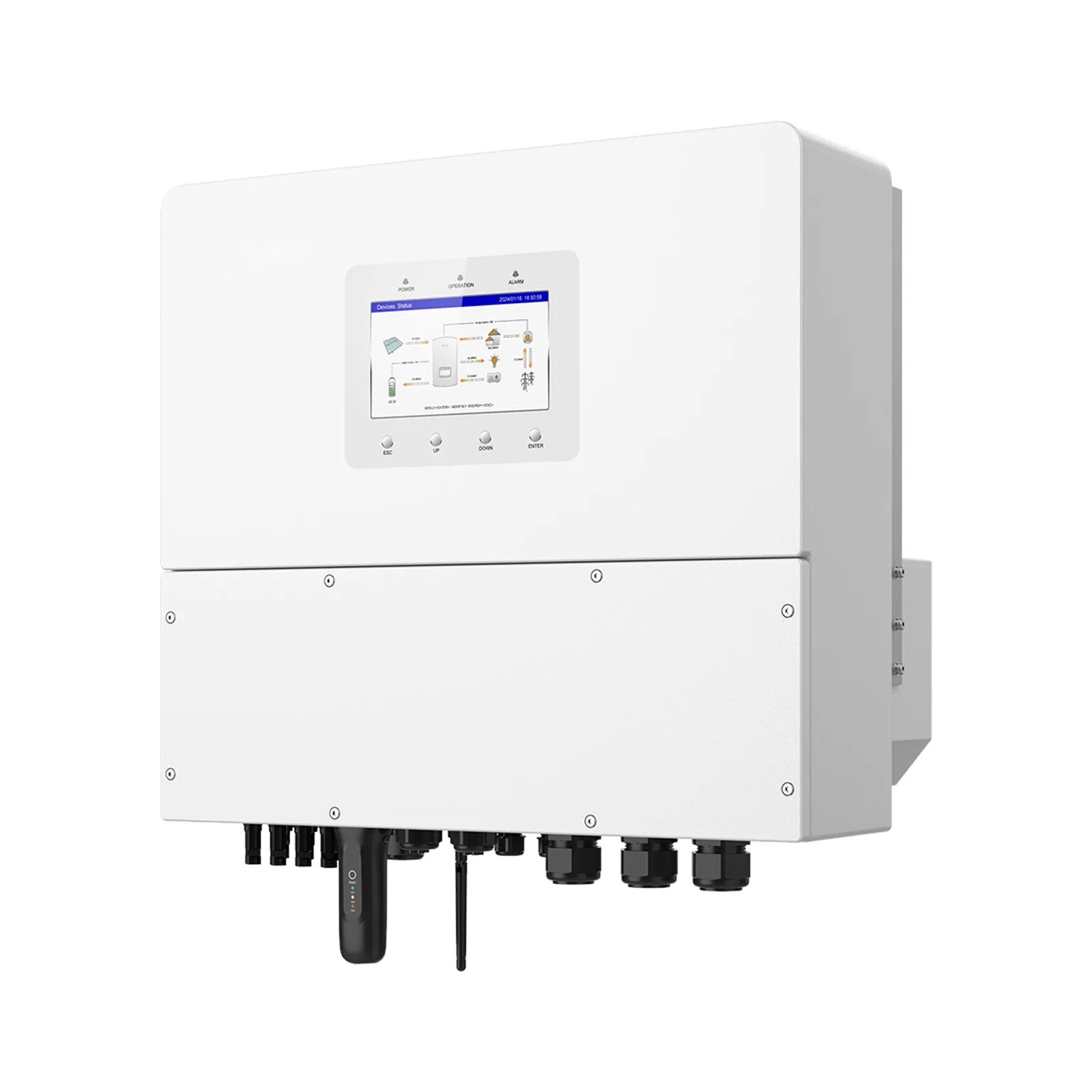

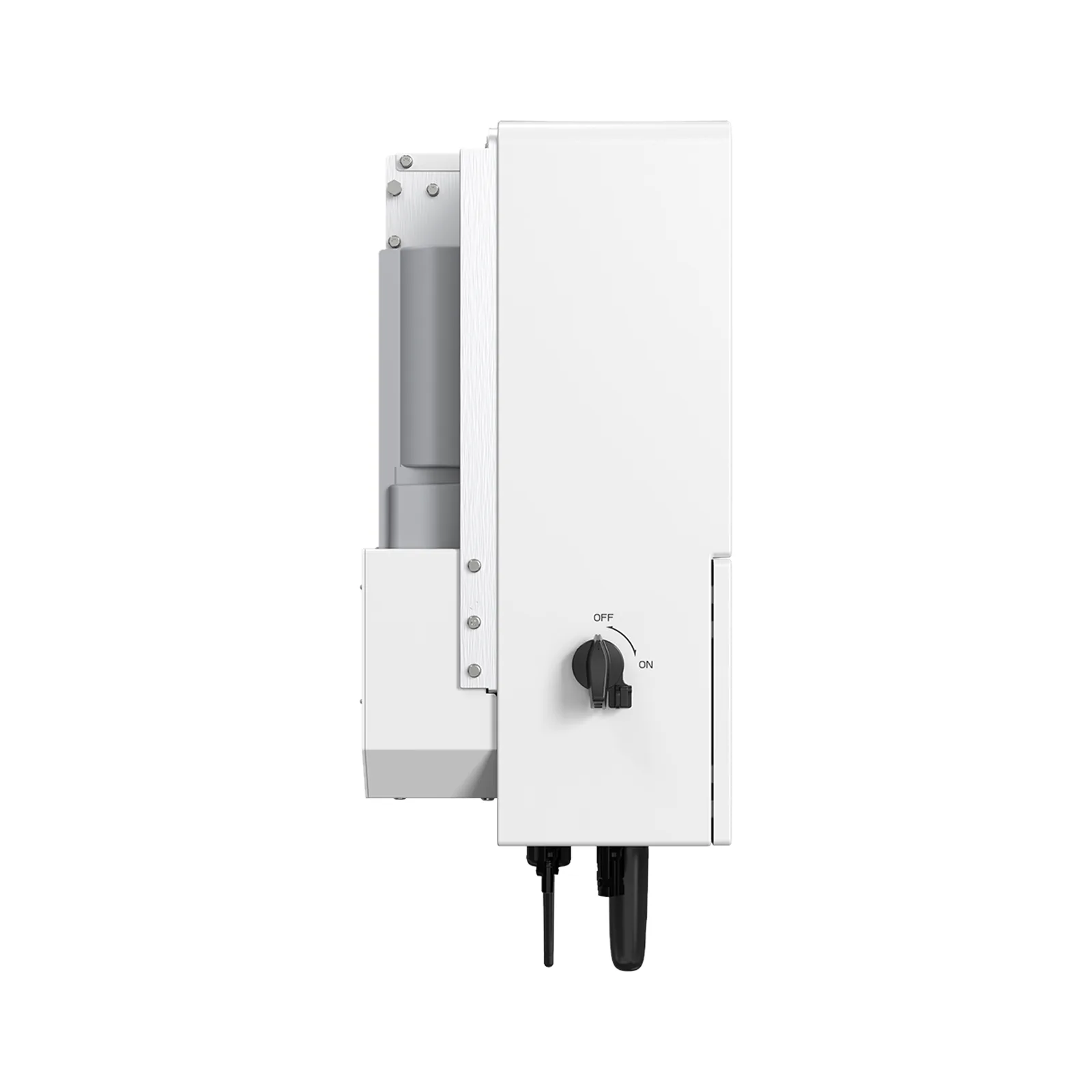

S6-EH3P(15-20)K-H
Inversor híbrido · Trifásico · 15 – 20 kW
15 – 20 kWTrifásicoIP66
Precio a consultar
15 – 20 kWPotencia nominal
TrifásicoFase
4Seguidores MPPT
97.7 %Eficiencia máx.
Datos técnicos
| S6-EH3P15K-H | S6-EH3P20K-H | |
|---|---|---|
| Entrada FV | ||
| Potencia máx. de entrada FV (W) | 30000 | 40000 |
| Potencia máx. utilizable de entrada FV (W) | 24000 | 32000 |
| Tensión máx. de entrada FV (V) | 1000 | |
| Tensión nominal de entrada FV (V) | 600 | |
| Rango de tensión MPPT (V) | 200 – 850 | |
| Tensión de arranque (V) | 160 | |
| Corriente máx. de entrada por MPPT (A) | 20 | |
| Corriente máx. de entrada por string (A) | 20 | |
| Corriente máx. de cortocircuito por MPPT (A) | 30 | |
| Número de seguidores MPPT | 4 | |
| N.º máx. de strings de entrada FV | 4 | |
| Salida de CA | ||
| Potencia de salida nominal (W) | 15000 | 20000 |
| Potencia aparente máx. (VA) | 15000 | 20000 |
| Tensión nominal de CA (V) | 400 | |
| Corriente nominal de salida de CA (A) | 21.7 | 28.9 |
| Fase | Trifásico | |
| Frecuencia nominal de CA (Hz) | 50/60 | |
| Factor de potencia | >0.99 (0.8 capacitivo a 0.8 inductivo) | |
| Distorsión armónica total de corriente (THDi) (%) | <3 | |
| Potencia máx. de entrada de CA (lado de red) (W) | 22500 | 30000 |
| Rango de tensión de entrada de CA (lado de red, 380 V / 400 V) (V) | 304-437 / 320-460 | |
| Corriente máx. de entrada de CA (lado de red, 380 V / 400 V) (A) | 34.2 / 32.5 | 45.6 / 43.3 |
| Potencia de salida de respaldo (W) | 15000 | 20000 |
| Potencia de sobrecarga (pico) (W) | 24000 | 32000 |
| Duración de la sobrecarga aislada de la red (s) | 10 | |
| Tiempo de conmutación red / aislado, unidad individual (ms) | <10 | |
| Tiempo de conmutación red / aislado, sistema en paralelo (hasta 6 unidades) (ms) | <20 | |
| Tensión nominal de salida, lado aislado de la red | 3/N/PE, 220 V / 380 V, 230 V / 400 V | |
| Frecuencia nominal, lado aislado de la red (Hz) | 50 / 60 | |
| Corriente nominal de salida, lado aislado de la red (380 V / 400 V) (A) | 22.8 / 21.7 | 30.4 / 28.9 |
| Corriente máx. de bypass (380 V / 400 V) (A) | 34.2 / 32.5 | 45.6 / 43.3 |
| Distorsión armónica total de tensión (THDv), lado aislado de la red (%) | <3 | |
| Entrada de generador | Sí | |
| Potencia máx. de entrada, lado del generador (W) | 15000 | 20000 |
| Corriente nominal de entrada, lado del generador (380 V / 400 V) (A) | 22.8 / 21.7 | 30.4 / 28.9 |
| Tensión nominal de entrada, lado del generador | 3/N/PE, 220 V / 380 V, 230 V / 400 V | |
| Frecuencia nominal de entrada, lado del generador (Hz) | 50 / 60 | |
| Batería | ||
| Tipo de batería | Batería de litio | |
| Rango de tensión de la batería (V) | 120 – 800 | |
| Corriente máx. de carga (A) | 50 | |
| Corriente máx. de descarga (A) | 50 | |
| Número de puertos de batería / puertos BMS | 1 / 1 | |
| Comunicación de la batería | CAN / RS485 | |
| Eficiencia | ||
| Eficiencia máx. (%) | 97.7 | |
| Eficiencia europea (%) | 97.5 | |
| Eficiencia de carga de la batería (%) | 98.5 / 97.2 | |
| Eficiencia de descarga de la batería (%) | 97.2 | |
| Protección | ||
| Funciones de protección | Protección contra sobretensiones transitorias (CC Tipo II / CA Tipo II opcional); Protección contra sobrecorriente de salida de CA; Protección de la resistencia de aislamiento; Detección de corriente residual (RCD); Interruptor FV integrado; Protección contra polaridad inversa de CC; Protección anti-isla | |
| Clase de protección / categoría de sobretensión | Clase I / OVC II (puertos FV y de batería), OVC III (puertos de red, aislado de la red y generador) | |
| Datos generales | ||
| Dimensiones (an. x al. x prof.) (mm) | 563 × 546 × 250 | |
| Peso (kg) | 35.2 | |
| Topología | Sin transformador | |
| Consumo nocturno (W) | <25 | |
| Rango de temperatura de funcionamiento (°C) | −25 – 60 | |
| Humedad relativa (%) | 0 – 100 | |
| Grado de protección (IP) | IP66 | |
| Nivel de ruido (dB) | <65 | |
| Refrigeración | Refrigeración inteligente por aire con redundancia | |
| Altitud máx. de funcionamiento (m) | 2000 | |
| Capacidad máx. de carga monofásica | 40% de la potencia nominal | |
| Conector FV | Conector enchufable rápido MC4 | |
| Conector de la batería | Terminal de crimpado | |
| Conector de CA | Terminal OT | |
| Comunicación | ||
| Pantalla | LCD de 7 pulgadas, Bluetooth + app | |

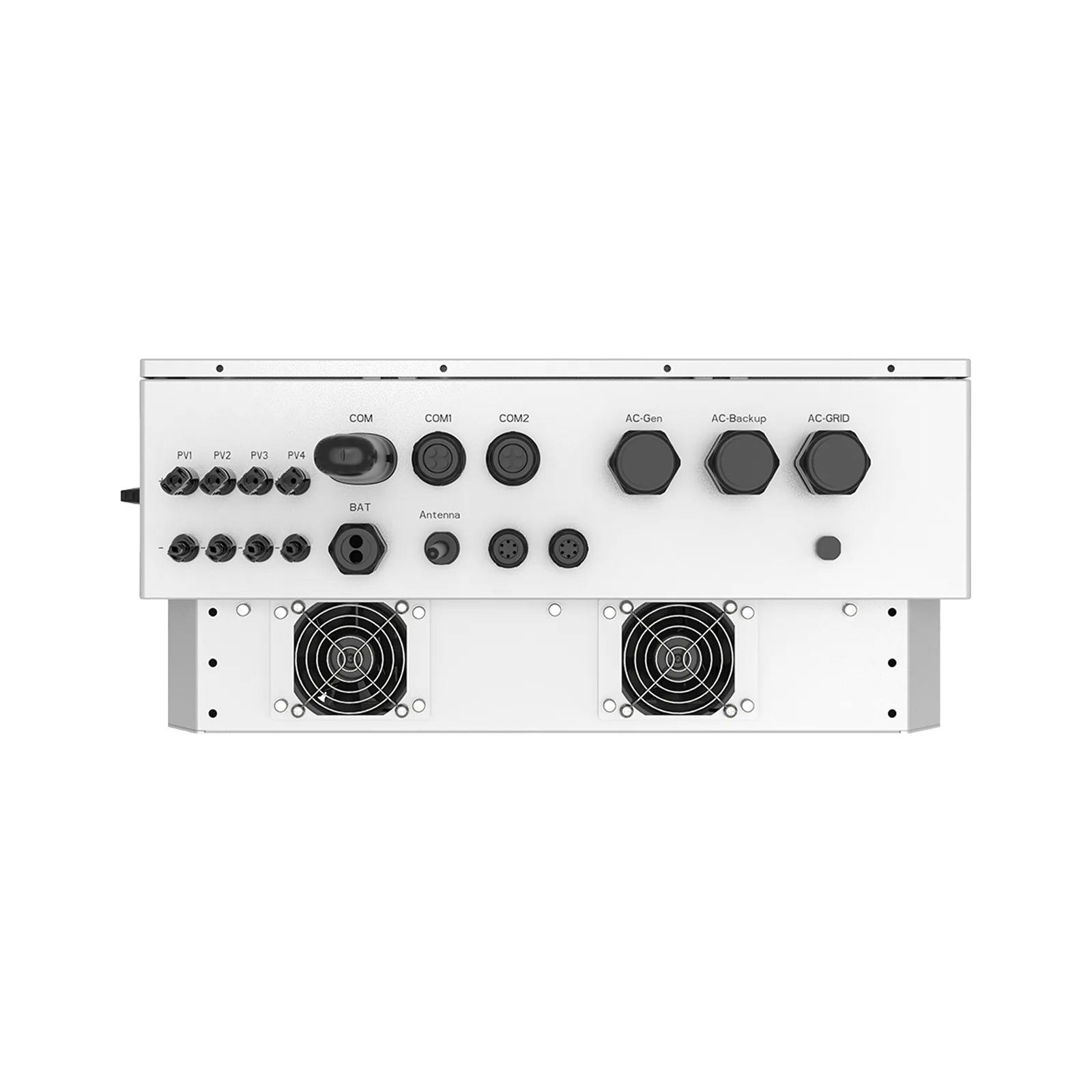

| Interfaces de comunicación | Wi-Fi; LAN; Bluetooth; CAN-BMS; CAN-Parallel x 2; RS485-Meter; RS485; DRM; DI; DO x 3 | |
| Certificaciones | ||
| Certificaciones y normas | IEC/EN 62109-1/-2; IEC/EN 61000-6-1/-2/-3/-4 | |
| Códigos de red | EN 50549-1/-10; VDE 4105; CEI 0-21; CEI 0-16; NC-RFG Type B; NRS 097-2-1; LTU-1; G99; PEA | |
Valores de la ficha técnica del fabricante, pendientes de confirmación definitiva. Prevalece la ficha técnica suministrada con el producto.
