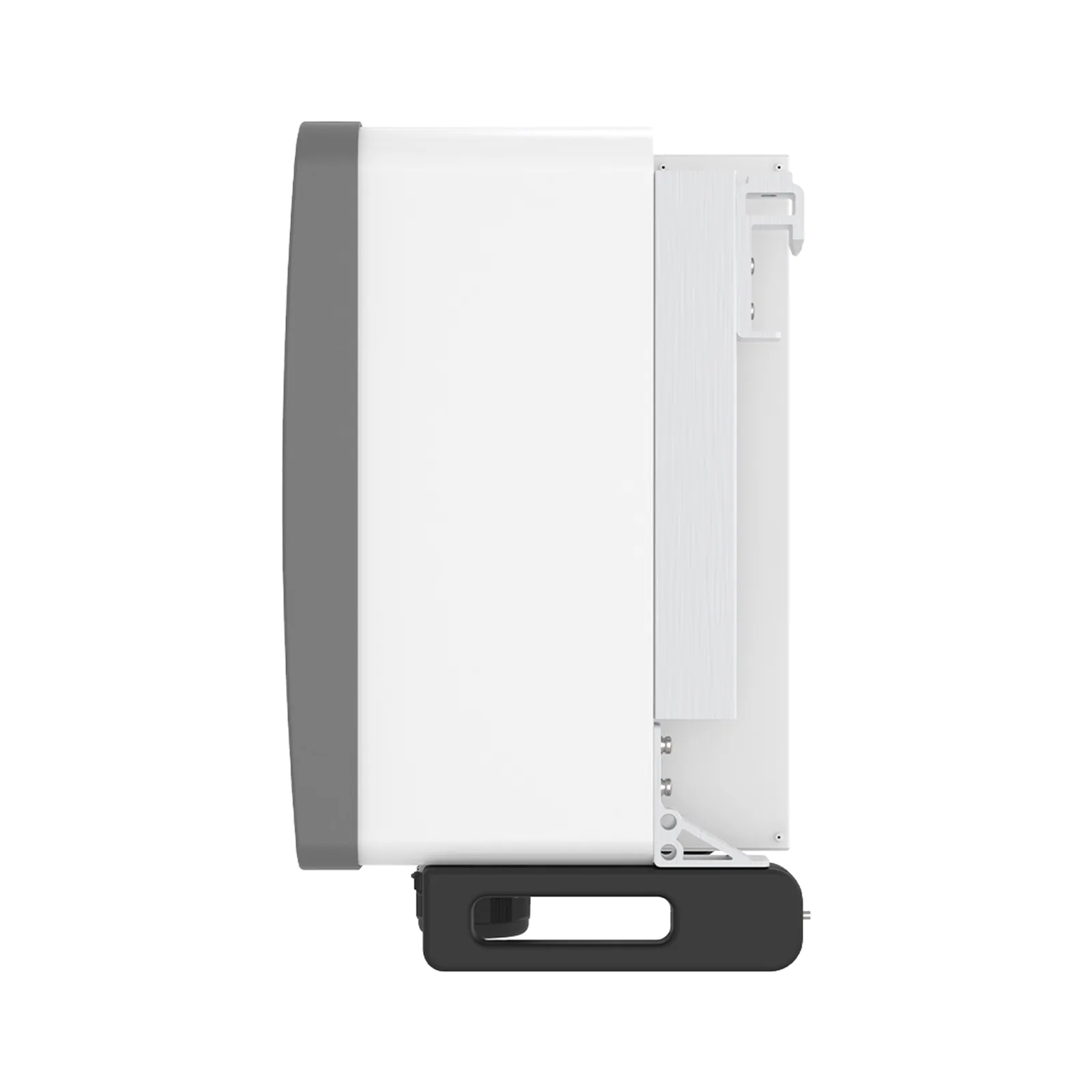

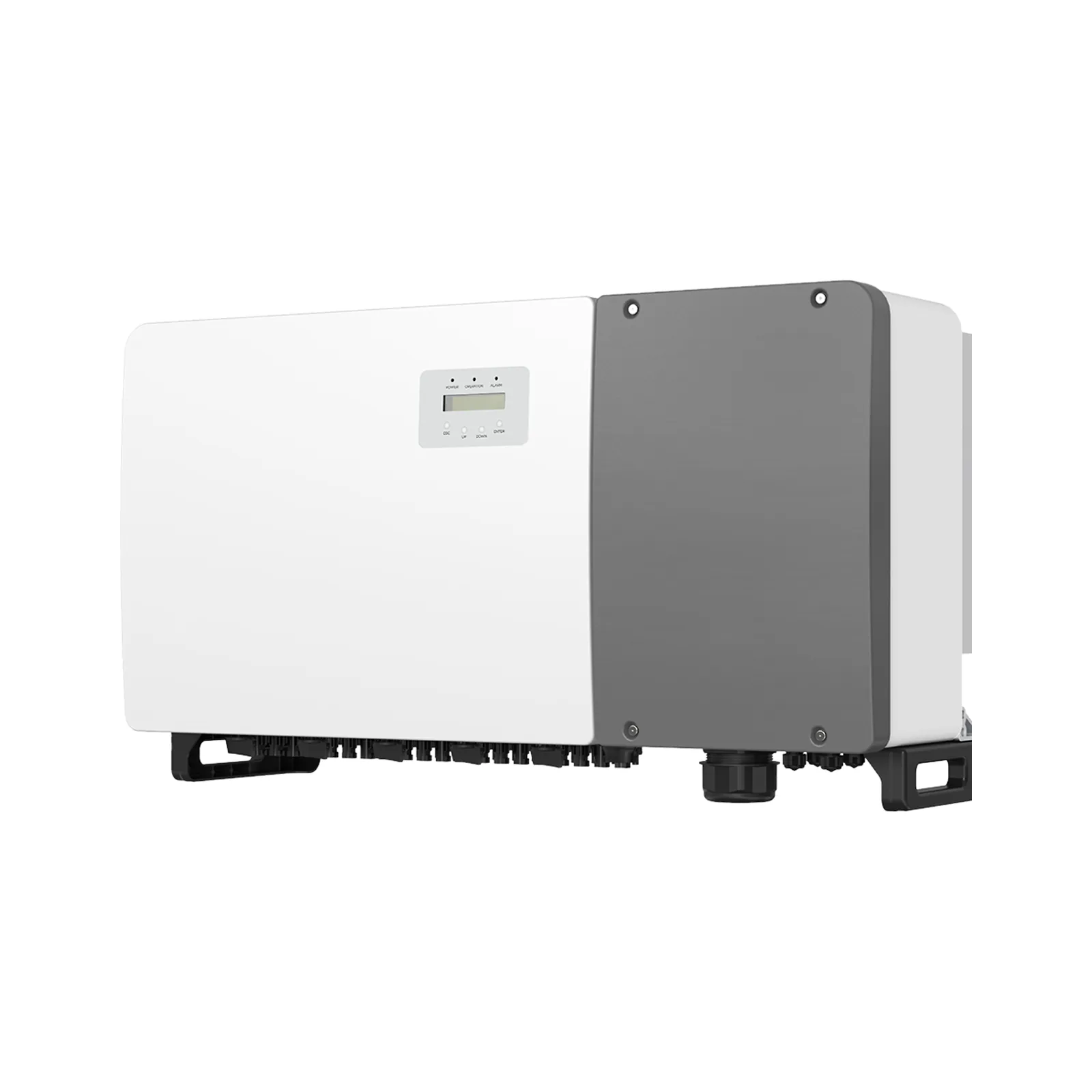

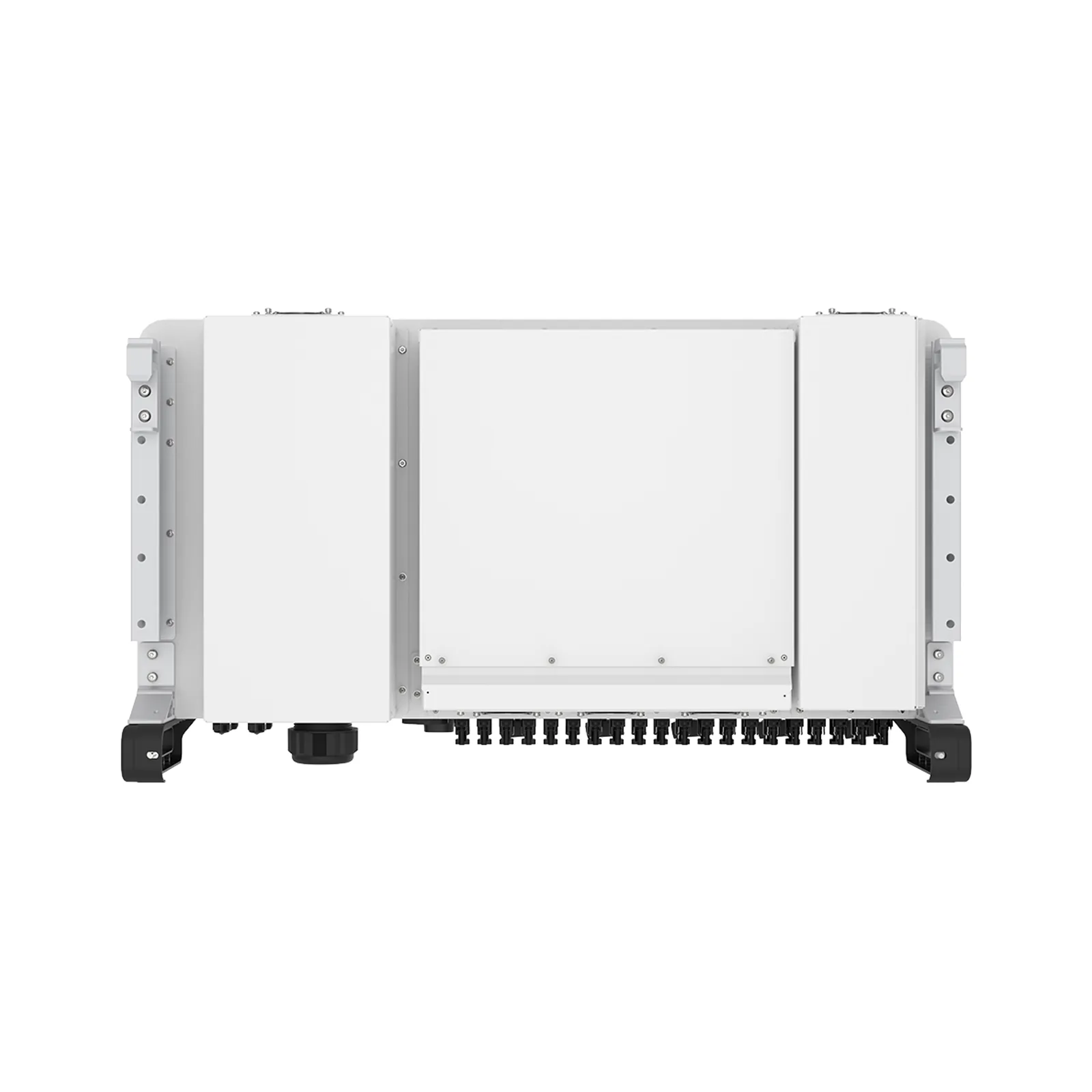

G6-GC(80-150)K

Name: G6-GC(80-150)K
SKU: G6-GC(80-150)K

Onduleur string · Triphasé · 80 – 150 kW

80 – 150 kWTriphaséIP66

Prix sur demande

Demander un devis WhatsApp Fiche technique

80 – 150 kWPuissance nominale

TriphaséPhase

6 – 10trackers MPPT

98.7 %Rendement max.

Caractéristiques techniques

Entrée PV
	G6-GC80K	G6-GC100K	G6-GC110K	G6-GC110K-BHV	G6-GC125K-HV	G6-GC136K-BHV	G6-GC150K-BHV
Tension d'entrée PV max. (V)	1100
Tension d'entrée PV nominale (V)	600	600	600	785	720	785	785
Tension de démarrage (V)	180
Plage de tension MPPT (V)	160 – 1000
Nombre de trackers MPPT	6	8	8	8	10	10	10
Nombre max. de strings d'entrée	12	16	16	16	20	20	20
Nombre de chaînes PV par MPPT	2
Courant d'entrée max. par MPPT (A)	42
Courant d'entrée max. par tracker MPPT (tracker par tracker) (A)	42 / 36 / 42 / 36 / 42 / 36	42 / 36 / 42 / 36 / 42 / 36 / 42 / 36	42 / 36 / 42 / 36 / 42 / 36 / 42 / 36	42 / 36 / 42 / 36 / 42 / 36 / 42 / 36	42 / 36 / 42 / 36 / 42 / 36 / 42 / 36 / 42 / 36	42 / 36 / 42 / 36 / 42 / 36 / 42 / 36 / 42 / 36	42 / 36 / 42 / 36 / 42 / 36 / 42 / 36 / 42 / 36
Courant de court-circuit max. par MPPT (A)	50
Sortie CA
Puissance de sortie nominale (W)	80000	100000	110000	110000	125000	136000	150000
Puissance apparente max. (VA)	88000	110000	121000	121000	137500	149500	165000
Puissance active max. (W)	88000	110000	121000	121000	137500	149500	165000
Tension CA nominale (V)	380	380	380	540	500	540	540
Type de raccordement au réseau et tension composée nominale (V)	3/N/PE, 220/380	3/N/PE, 220/380	3/N/PE, 220/380	3/PE, 540	3/PE, 500	3/PE, 540	3/PE, 540
Phase	Triphasé
Fréquence CA nominale (Hz)	50
Courant de sortie CA nominal (A)	121.6	152	167.1	117.6	144.3	145.4	160.4
Courant de sortie CA max. (A)	133.7	167.1	183.8	129.4	158.8	159.8	176.4
Facteur de puissance	> 0.99 (0.8 capacitif à 0.8 inductif)
Taux de distorsion harmonique du courant (THDi) (%)	<3
Rendement
Rendement max. (%)	98.7
Rendement pondéré (norme chinoise) (%)	98.1
Indice de protection
Fonctions de protection	Protection contre l'inversion de polarité CC ; protection contre les courts-circuits CA ; protection contre les surintensités de sortie CA ; surveillance du réseau ; protection anti-îlotage ; protection thermique ; surveillance des strings ; balayage de la courbe I-V ; fonction SVG nocturne ; sectionneur CC intégré ; régénération PID (en option) ; protection contre les arcs électriques CC (AFCI, en option) ; anti-retour maître-esclave (moins de 10 unités, en option)
Parafoudre	DC Type II / AC Type II
Caractéristiques générales
Dimensions (l x h x p) (mm)	1014 × 567 × 345
Poids (kg)	90	93	93	93	96	96	96
Topologie	Sans transformateur
Consommation nocturne (W)	<2
Plage de température de fonctionnement (°C)	−30 – 60
Humidité relative (%)	0 – 100
Indice de protection (IP)	IP66
Refroidissement	Refroidissement par air intelligent
Altitude de fonctionnement max. (m)	4000
Raccordement CC	Connecteur MC4
Raccordement CA	Cosse OT (240 mm² max.)
Communication
Écran	LCD
Interfaces de communication	RS485 ; PLC (en option) ; Wi-Fi (en option) ; GPRS (en option)
Ports RS485 indépendants	2
Certifications
Certifications et normes	IEC 62109-1/-2; IEC 61000-6-2/-4; NB/T 32004
Codes de réseau	NB/T 32004
