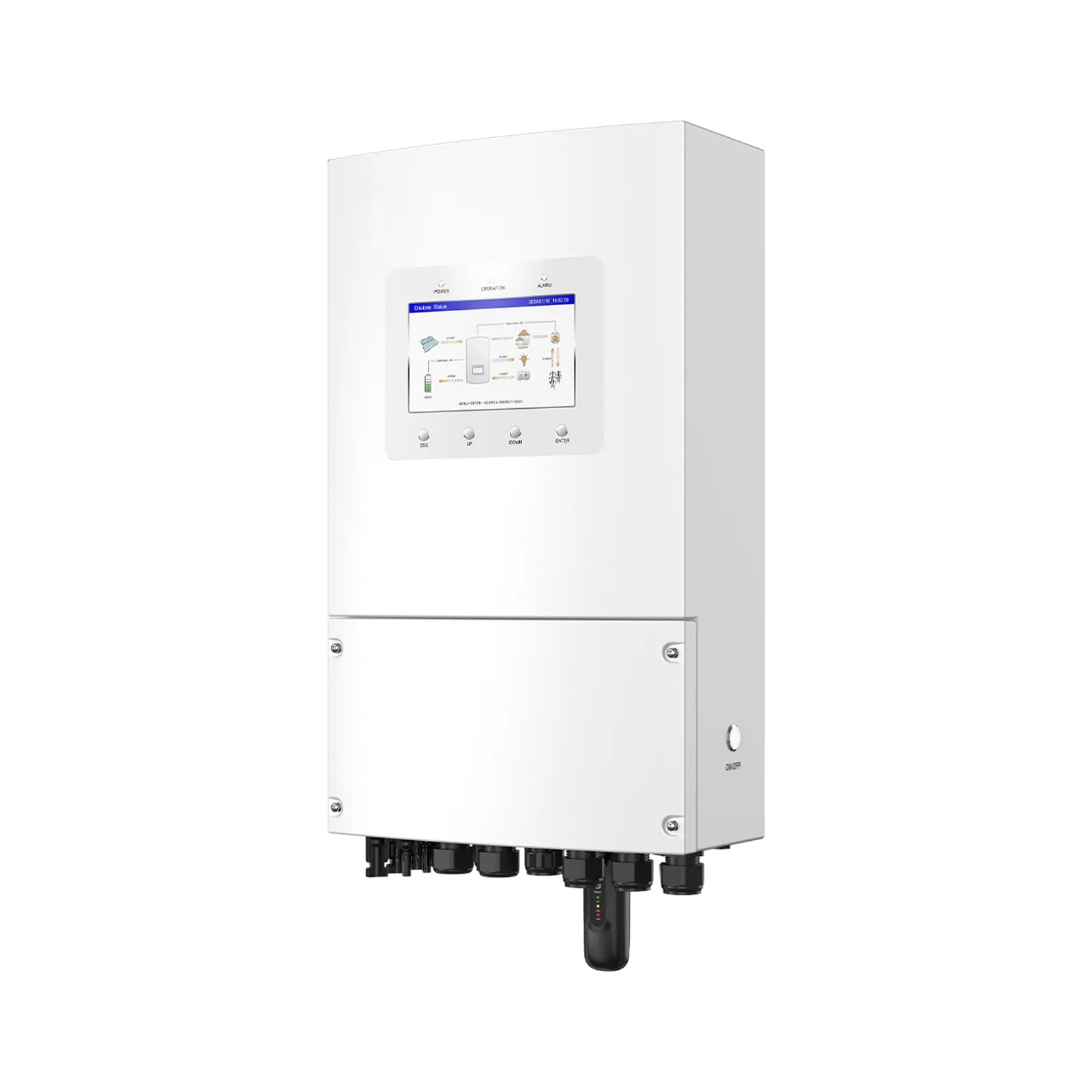

G6-EH1P(3-10)K-L-PLUS

Name: G6-EH1P(3-10)K-L-PLUS
SKU: G6-EH1P(3-10)K-L-PLUS

Гибридный инвертор · Однофазный · 3 – 10 kW

3 – 10 kWОднофазныйIP66

Цена по запросу

Получить предложение Эл. почта Техническое описание

3 – 10 kWНоминальная мощность

ОднофазныйЧисло фаз

2MPPT-трекеры

96.2 %Макс. КПД

Технические характеристики

Вход PV
	G6-EH1P3K-L-PLUS	G6-EH1P3.6K-L-PLUS	G6-EH1P5K-L-PLUS	G6-EH1P6K-L-PLUS	G6-EH1P8K-L-PLUS	G6-EH1P10K-L-PLUS(21A)
Макс. входная мощность PV (W)	6000	7200	10000	12000	16000	20000
Макс. используемая входная мощность PV (W)	4800	5760	8000	9600	12800	16000
Макс. входное напряжение PV (V)	500
Номинальное входное напряжение PV (V)	330
Напряжение запуска (V)	90
Диапазон напряжения MPPT (V)	90 – 435
Макс. входной ток на MPPT (A)	16	16	16	16	32	42
Макс. входной ток на вход (стринг) (A)	16	16	16	16	16	21
Макс. ток короткого замыкания на MPPT (A)	20	20	20	20	40	48
Количество трекеров MPPT	2
Количество стрингов на MPPT	1	1	1	1	2	2
Выход AC
Номинальная выходная мощность (W)	3000	3600	5000	6000	8000	10000
Макс. полная мощность (VA)	3000	3600	5000	6000	8000	10000
Номинальное напряжение сети (V)	220
Число фаз	Однофазный
Номинальная частота AC (Hz)	50
Номинальный выходной ток AC (A)	13.7	16.4	22.8	27.3	36.4	45.5
Коэффициент мощности	>0.99 (от 0.8 опережающего до 0.8 отстающего)
Коэффициент гармонических искажений тока (THDi) (%)	<3
Макс. входная мощность из сети (W)	4600	5500	7000	8800	11000	14300
Диапазон входного напряжения сети (V)	187 – 253
Макс. входной ток из сети (A)	21	25	32	40	50	65
Мощность резервного выхода (W)	3000	3600	5000	6000	8000	10000
Пиковая мощность перегрузки (W)	6000	7200	10000	12000	16000	20000
Перегрузочная способность резервного выхода	2 x номинальной мощности в течение 10 s
Время переключения между сетевым и автономным режимами (ms)	<10
Номинальное выходное напряжение резервного выхода (V)	220
Номинальная выходная частота резервного выхода (Hz)	50
Номинальный выходной ток резервного выхода (A)	13.7	16.4	22.8	27.3	36.4	45.5
Макс. ток байпаса (A)	35	35	40	40	50	65
THDv резервного выхода (%)	<2
Вход для генератора	Да
Макс. входная мощность генератора (W)	3000	3600	5000	6000	8000	10000
Номинальный входной ток генератора (A)	13.7	16.4	22.8	27.3	36.4	45.5
Номинальное входное напряжение генератора (V)	220
Номинальная входная частота генератора (Hz)	50
Макс. количество параллельных устройств	6
Аккумулятор
Тип аккумулятора	Литиевый аккумулятор / свинцово-кислотный аккумулятор
Диапазон напряжения аккумулятора (V)	40 – 60
Макс. ток заряда (A)	70	80	112	135	190	210
Макс. ток разряда (A)	70	80	112	135	190	210
Порты аккумулятора / порты BMS	1 / 1
Связь с аккумулятором	CAN / RS485
КПД
Макс. КПД (%)	96.2
КПД заряда аккумулятора (%)	95.3 / 93.9
КПД разряда аккумулятора (%)	93.8
Степень защиты
Функции защиты	Защита от импульсных перенапряжений; Защита выхода AC от перегрузки по току; Защита по сопротивлению изоляции; Контроль остаточного тока (RCD); Встроенный выключатель PV; Защита от переполюсовки DC (только сторона PV); Защита от дугового пробоя DC (опционально); Защита от островного режима
Класс защиты / категория перенапряжения	Класс I; категория перенапряжения II (порты PV и аккумулятора), категория III (порты сети, резервного питания и генератора)
Общие характеристики
Габариты (Ш x В x Г) (mm)	335 × 560 × 253
Вес (kg)	23	23	23	23	23.5	23.8
Топология	Без гальванической развязки (PV), с гальванической развязкой (аккумулятор)
Собственное потребление (W)	<40
Диапазон рабочих температур (°C)	−25 – 60
Относительная влажность (%)	0 – 100
Степень защиты (IP)	IP66
Уровень шума (dB)	<40	<40	<40	<40	<65	<65
Охлаждение	Естественная конвекция	Естественная конвекция	Естественная конвекция	Естественная конвекция	Интеллектуальное резервированное охлаждение вентиляторами	Интеллектуальное резервированное охлаждение вентиляторами
Макс. рабочая высота над уровнем моря (m)	3000

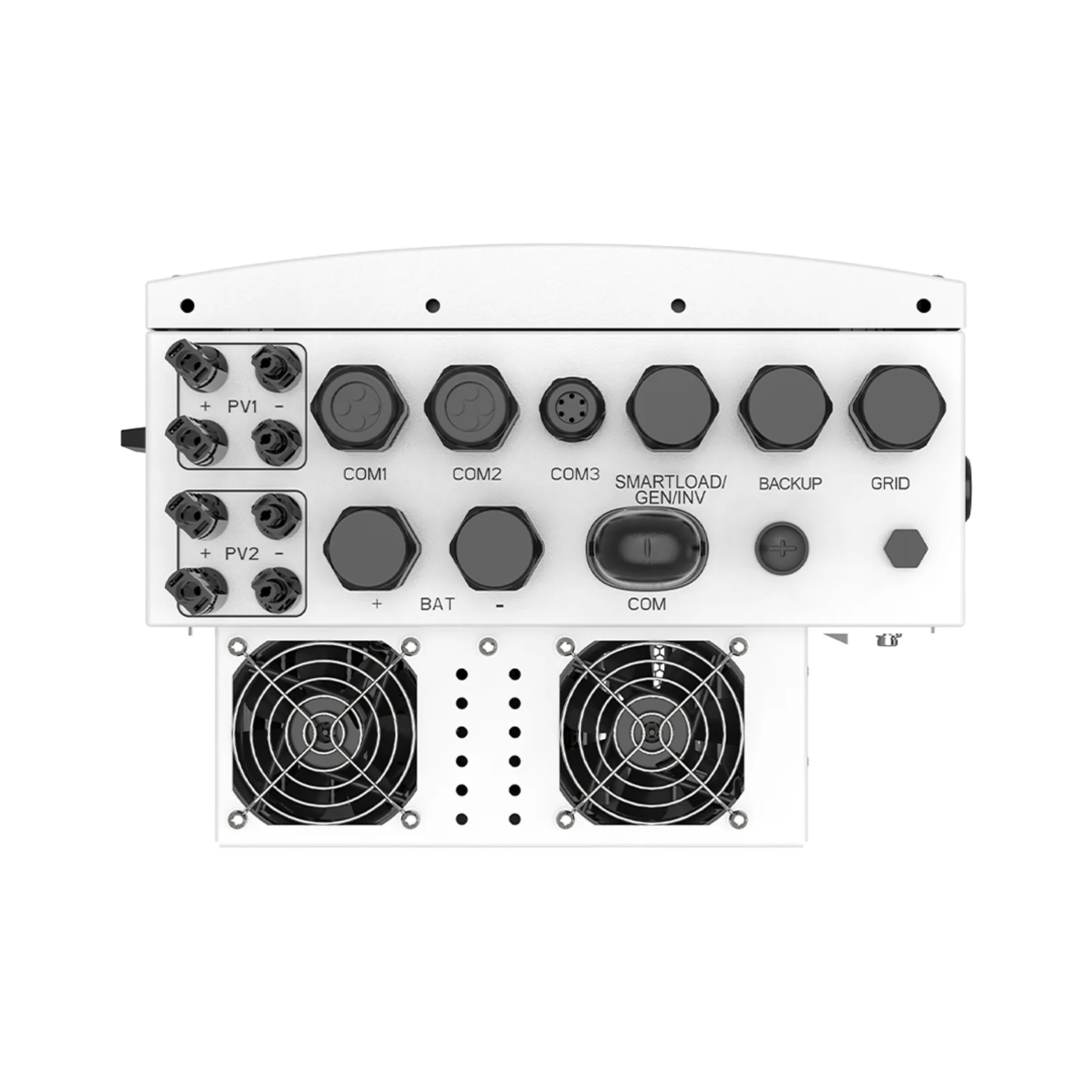

Порт PV	Быстросъёмный разъём MC4
Порт аккумулятора	Винтовая клемма
Порт AC	Винтовая клемма
Связь
Дисплей	7-дюймовый ЖК-дисплей
Интерфейсы связи	4G; Bluetooth; CAN-BMS; CAN-Parallel x 2; RS485-Meter; RS485; DRM; DI; DO x 2
Мониторинг	Bluetooth + мобильное приложение

Значения из технического описания производителя, ожидают окончательного подтверждения. Приоритет имеет техническое описание, поставляемое вместе с изделием.
