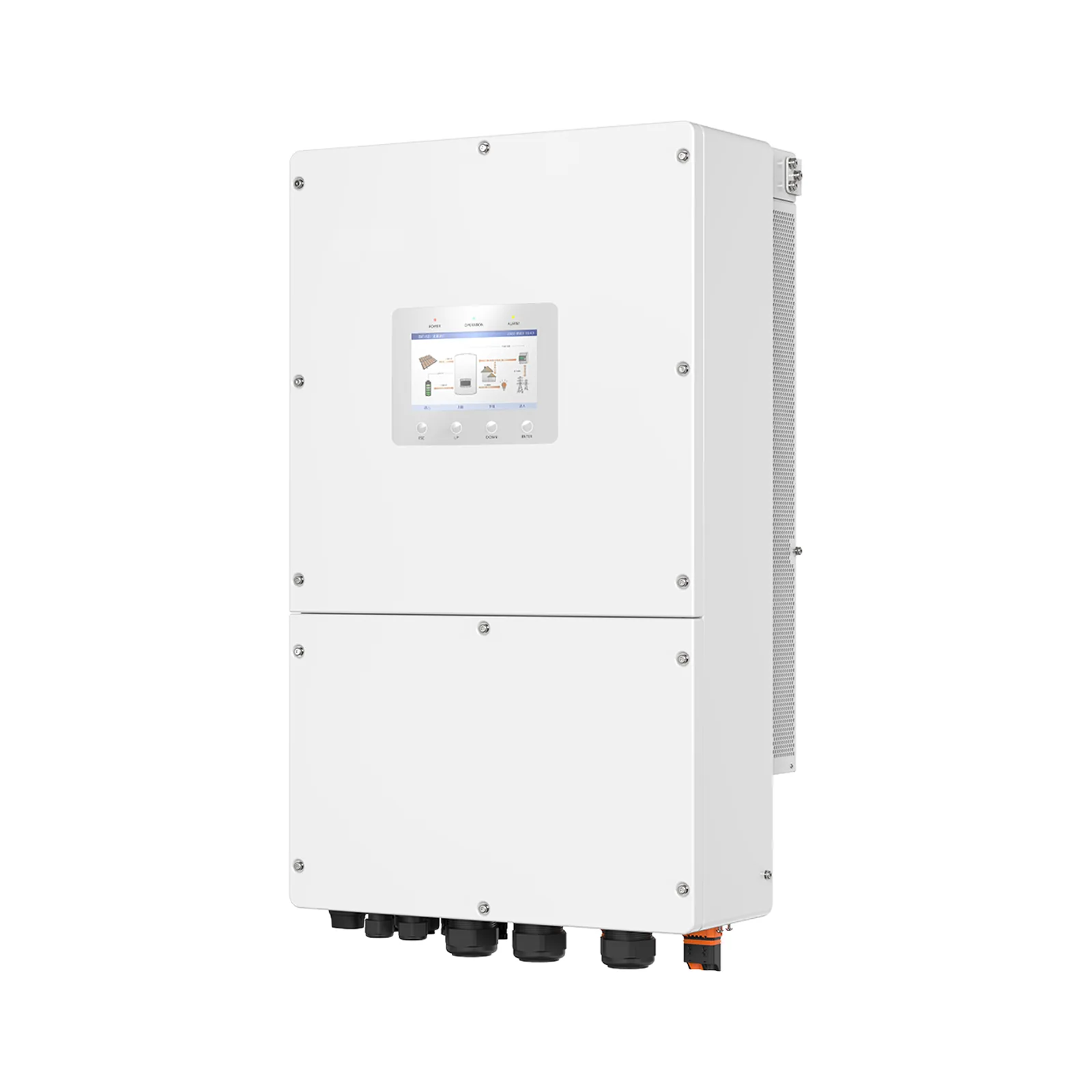

S6-EH3P(29.9-60)K-H(21A)
Hybrid-Wechselrichter · Dreiphasig · 29.9 – 60 kW
29.9 – 60 kWDreiphasigIP66
Preis auf Anfrage
29.9 – 60 kWNennleistung
DreiphasigPhasen
3 – 4MPP-Tracker
97.7 %Max. Wirkungsgrad
Technische Daten
| S6-EH3P29.9K-H(21A) | S6-EH3P30K-H(21A) | S6-EH3P40K-H(21A) | S6-EH3P49K-H(21A) | S6-EH3P50K-H(21A) | S6-EH3P60K-H(21A) | |
|---|---|---|---|---|---|---|
| PV-Eingang | ||||||
| Max. PV-Eingangsleistung (W) | 59800 | 60000 | 80000 | 98000 | 100000 | 100000 |
| Max. nutzbare PV-Eingangsleistung (W) | 59800 | 60000 | 80000 | 98000 | 100000 | 100000 |
| Max. PV-Eingangsspannung (V) | 1000 | |||||
| Nenn-Eingangsspannung (PV) (V) | 600 | |||||
| Startspannung (V) | 180 | |||||
| MPPT-Spannungsbereich (V) | 150 – 850 | |||||
| Max. Eingangsstrom pro MPPT (A) | 42 | |||||
| Max. Kurzschlussstrom pro MPPT (A) | 60 | |||||
| Anzahl MPP-Tracker | 3 | 3 | 4 | 4 | 4 | 4 |
| Max. Anzahl PV-Eingangs-Strings | 6 | 6 | 8 | 8 | 8 | 8 |
| Max. String-Eingangsstrom (A) | 21 | |||||
| AC-Ausgang | ||||||
| Nennleistung (W) | 29900 | 30000 | 40000 | 49000 | 50000 | 60000 |
| Max. Scheinleistung (VA) | 29900 | 30000 | 40000 | 49000 | 50000 | 60000 |
| AC-Nennspannung (V) | 400 | |||||
| Netznennspannung, Optionen (V) | 220/380; 230/400 | |||||
| AC-Nennausgangsstrom (A) | 43.2 | 43.3 | 57.7 | 70.7 | 72.2 | 86.6 |
| Phasen | Dreiphasig | |||||
| Netznennfrequenz (Hz) | 50/60 | |||||
| Leistungsfaktor | > 0.99 (0.8 voreilend bis 0.8 nacheilend) | |||||
| Klirrfaktor Ausgangsstrom (THDi) (%) | <3 | |||||
| Max. Netzeingangsleistung (W) | 59800 | 60000 | 80000 | 98000 | 100000 | 100000 / 105000 |
| Netzeingangsspannungsbereich (V) | 304 – 460 | |||||
| Max. Netzeingangsstrom (380 V / 400 V) (A) | 90.8 / 86.4 | 91.2 / 86.6 | 121.6 / 115.4 | 149 / 141.4 | 152 / 144.4 | 152 / 152 |
| Notstrom-Ausgangsleistung (W) | 29900 | 30000 | 40000 | 49000 | 50000 | 60000 |
| Überlastleistung (kurzzeitig) (W) | 59800 | 60000 | 80000 | 98000 | 100000 | 120000 |
| Überlastfähigkeit, Ausgang für kritische Lasten | 2 x Nennleistung für 1.6 s; 1.5 x Nennleistung für 10 s | |||||
| Umschaltzeit Netz-/Inselbetrieb (ms) | <10 | |||||
| Ausgangsnennspannung, Ausgang für kritische Lasten (V) | 380 / 400 | |||||
| Ausgangsnennfrequenz, Ausgang für kritische Lasten (Hz) | 50 / 60 | |||||
| Nennausgangsstrom, Ausgang für kritische Lasten (380 V / 400 V) (A) | 45.4 / 43.2 | 45.6 / 43.3 | 60.8 / 57.7 | 74.5 / 70.7 | 76 / 72.2 | 91.2 / 86.6 |
| Max. Bypass-Strom, Ausgang für kritische Lasten (380 V / 400 V) (A) | 45.4 / 43.2 | 45.6 / 43.3 | 60.8 / 57.7 | 74.5 / 70.7 | 76 / 72.2 | 91.2 / 86.6 |
| Klirrfaktor Spannung (THDv), Ausgang für kritische Lasten (%) | <2 | |||||
| Generatoreingang | Ja | |||||
| Max. Generatoreingangsleistung (W) | 29900 | 30000 | 40000 | 49000 | 50000 | 60000 |
| Generator: Nenneingangsstrom (380 V / 400 V) (A) | 45.4 / 43.2 | 45.6 / 43.3 | 60.8 / 57.7 | 74.5 / 70.7 | 76 / 72.2 | 91.2 / 86.6 |
| Max. Systemkapazität bei parallel geschalteten Geräten (kW) | 600 | |||||
| Batterie | ||||||
| Batterietyp | Lithiumbatterie | |||||
| Batteriespannungsbereich (V) | 150 – 800 | |||||
| Max. Ladestrom (A) | 160 | 160 | 160 | 160 | 160 | 168 |
| Max. Entladestrom (A) | 160 | 160 | 160 | 160 | 160 | 168 |
| Anzahl Batterieeingänge / BMS-Anschlüsse | 2 | |||||
| Max. Lade-/Entladestrom pro Batterieeingang (A) | 80 | 80 | 80 | 80 | 80 | 84 |
| Kompatible Batteriemodulkapazität (Ah) | 100 – 314 | |||||
| Batteriekommunikation | CAN | |||||
| Wirkungsgrad | ||||||
| Max. Wirkungsgrad (%) | 97.7 | |||||
| Europäischer Wirkungsgrad (%) | 97.3 | |||||
| Ladewirkungsgrad der Batterie (%) | 98.5 / 97.8 | |||||
| Entladewirkungsgrad der Batterie (%) | 97.5 | |||||
| Schutzeinrichtungen | ||||||
| Schutzfunktionen | Überspannungsableiter (DC Typ II / AC Typ II); AC-Ausgangsüberstromschutz; Isolationswiderstandsschutz; Fehlerstromerkennung (RCD); Integrierter PV-Schalter; DC-Verpolschutz; DC-Lichtbogenschutz (optional); Anti-Islanding-Schutz | |||||
| Schutzart / Überspannungskategorie | Schutzklasse I / PV II, Batterie II, AC III | |||||
| Allgemeine Daten | ||||||
| Abmessungen (B x H x T) (mm) | 530 × 880 × 290 | |||||
| Gewicht (kg) | 76 | |||||
| Topologie | Nicht isoliert | |||||
| Betriebstemperaturbereich (°C) | −25 – 60 | |||||
| Relative Luftfeuchtigkeit (%) | 0 – 100 | |||||
| Schutzart | IP66 | |||||
| Kühlung | Intelligente redundante Luftkühlung | |||||
| Max. Betriebshöhe (m) | 4000 | |||||
| Eigenverbrauch bei Nacht (W) | <35 | |||||
| Max. einphasige Lastfähigkeit | 33% der Nennleistung | |||||
| PV-Steckverbinder | MC4-Schnellsteckklemme | |||||
| Batterie-Steckverbinder | Klemmenblock | |||||
| AC-Steckverbinder | OT-Ringkabelschuh | |||||
| Kommunikation | ||||||
| Anzeige | 7-Zoll-LCD, Bluetooth + App | |||||
| Kommunikationsschnittstellen | Wi-Fi; LAN; Bluetooth; CAN-BMS x2; CAN-Parallel x2; RS485-Zähler; RS485; DRM; DI x3; DO x3; 4G (optional) | |||||
| Zertifizierungen und Normen | ||||||
| Zertifizierungen und Normen | IEC/EN 62109-1/-2; IEC/EN 61000-6-2/-4; EN 55011 | |||||
| Netzanschlussnormen | Geplant: G99; VDE-AR-N 4105/VDE V 0124; EN 50549-1/EN 50549-10; PTPiREE; VDE 0126/XP C15/VFR:2019; NTS 631/RD 1699/UNE 217002; CEI 0-21; CEI 0-16; C10/11; NRS 097-2-1; TOR; EIFS 2018.2; IEC 62116; IEC 61727; DEWA; MEA; PEA; PORTARIA Nº 140/PORTARIA Nº 515 | |||||
Werte aus dem Datenblatt des Herstellers, endgültige Bestätigung steht noch aus. Maßgeblich ist das mit dem Produkt gelieferte Datenblatt.
