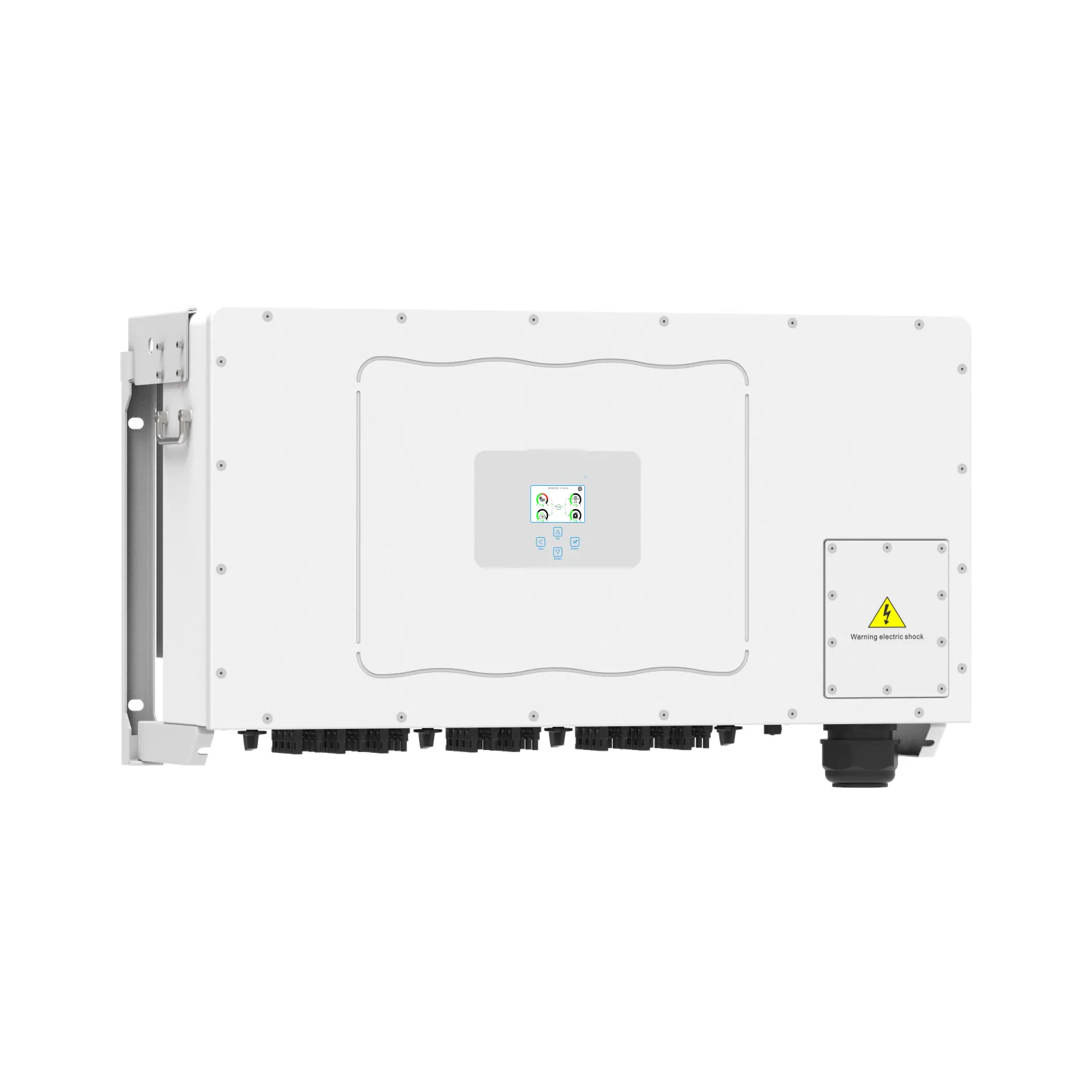

SUN-60-75K-G01P3-EU-AM8-LV
String-Wechselrichter · Dreiphasig · 60 – 75 kW
60 – 75 kWDreiphasigIP65
Preis auf Anfrage
60 – 75 kWNennleistung
DreiphasigPhasen
8MPP-Tracker
98.7 %Max. Wirkungsgrad
Technische Daten
| SUN-60K-G01P3-EU-AM8-LV | SUN-70K-G01P3-EU-AM8-LV | SUN-75K-G01P3-EU-AM8-LV | |
|---|---|---|---|
| PV-Eingang | |||
| Max. PV-Eingangsleistung (W) | 90000 | 105000 | 112500 |
| Max. PV-Eingangsspannung (V) | 800 | ||
| Startspannung (V) | 250 | ||
| MPPT-Spannungsbereich (V) | 200 – 700 | ||
| Nenn-Eingangsspannung (PV) (V) | 500 | ||
| Max. Eingangsstrom pro MPPT (A) | 40 | ||
| Max. Kurzschlussstrom pro MPPT (A) | 60 | ||
| Anzahl MPP-Tracker | 8 | ||
| Strings pro MPP-Tracker | 4 | ||
| AC-Ausgang | |||
| Nennleistung (W) | 60000 | 70000 | 75000 |
| Max. Scheinleistung (VA) | 60000 | 70000 | 75000 |
| AC-Nennspannung (V) | 230 | ||
| AC-Nennspannung, Optionen (Phase / verkettet) (V) | 127/220; 133/230 | ||
| AC-Spannungsbereich | 0.85 Un-1.1 Un | ||
| Phasen | Dreiphasig | ||
| Netzanschlussform | 3L / N / PE | ||
| AC-Nennausgangsstrom (A) | 150.4 | 175.5 | 188 |
| AC-Nennausgangsstrom bei 220 V verketteter Spannung (A) | 157.5 | 183.8 | 196.9 |
| Max. AC-Ausgangsstrom (A) | 150.4 | 175.5 | 188 |
| Max. AC-Ausgangsstrom bei 220 V verketteter Spannung (A) | 157.5 | 183.8 | 196.9 |
| Netznennfrequenz (Hz) | 50/60 | ||
| AC-Netzfrequenzbereich (50 Hz / 60 Hz) (Hz) | 45-55 / 55-65 | ||
| Leistungsfaktor | 0.8 voreilend bis 0.8 nacheilend (einstellbar) | ||
| Klirrfaktor Ausgangsstrom (THDi) (%) | <3 | ||
| DC-Einspeisestrom | <0.5% In | ||
| Wirkungsgrad | |||
| Max. Wirkungsgrad (%) | 98.7 | ||
| MPPT-Wirkungsgrad (%) | >99 | ||
| Schutzeinrichtungen | |||
| Schutzfunktionen | DC-Verpolschutz; AC-Ausgangsüberstromschutz; AC-Ausgangsüberspannungsschutz; AC-Ausgangskurzschlussschutz; Thermoschutz; Isolationsimpedanzerkennung; Überwachung des DC-Anteils; Lichtbogenunterbrecher (AFCI) (optional); Anti-Islanding-Schutz; Fehlerstromerkennung; DC-Schalter | ||
| Stufe des Überspannungsableiters | Type II (DC), Type II (AC) | ||
| Anti-PID-Funktion | Option | ||
| Allgemeine Daten | |||
| Abmessungen (B x H x T) (mm) | 1006 × 516 × 325.5 | ||
| Gewicht (kg) | 103 | ||
| Schutzart | IP65 | ||
| Betriebstemperaturbereich (°C) | −25 – 60 | ||
| Leistungs-Derating ab (°C) | 45 | ||
| Relative Luftfeuchtigkeit (%) | 0 – 100 | ||
| Max. Betriebshöhe (m) | 4000 | ||
| Geräuschpegel (dB) | ≤55 | ||
| Kühlung | Intelligente Luftkühlung | ||
| Topologie | Nicht isoliert | ||
| Überspannungskategorie | OVC II (DC), OVC III (AC) | ||
| Garantie (Jahre) | 5 | ||
| Kommunikation | |||
| Kommunikationsschnittstellen | RS485; RS232 | ||
| Überwachung | GPRS / Wi-Fi / Bluetooth / 4G / LAN (Option) | ||
| Intelligente String-Überwachung | Option | ||
| Zertifizierungen und Normen | |||
| Zertifizierungen und Normen | IEC/EN 61000-6-1/2/3/4; IEC/EN 62109-1; IEC/EN 62109-2 | ||
| Netzanschlussnormen | NBR 16149; NBR 16150; EN 50549; RD 140 | ||
Werte aus dem Datenblatt des Herstellers, endgültige Bestätigung steht noch aus. Maßgeblich ist das mit dem Produkt gelieferte Datenblatt.
