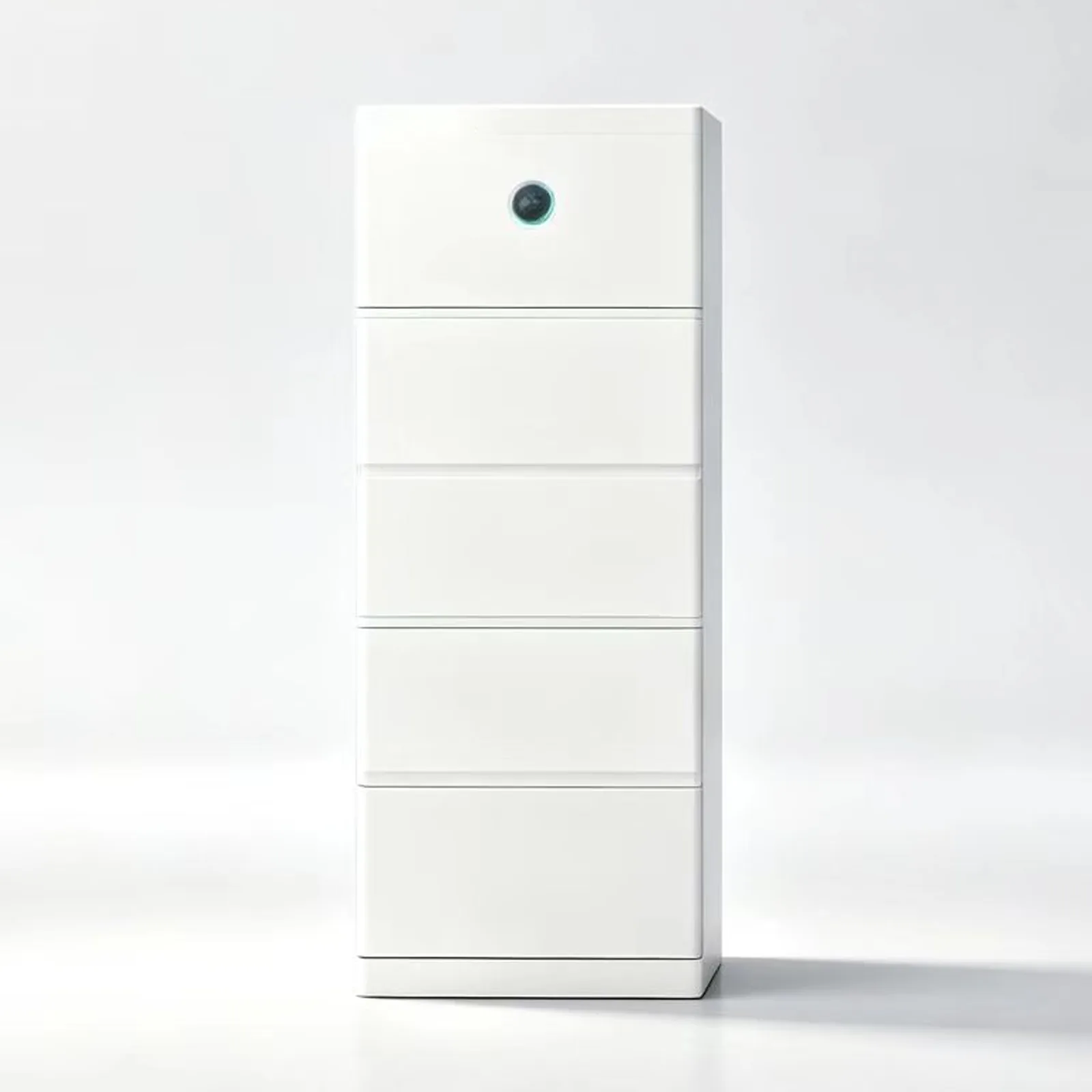

MINA All-In-One ESS

Name: MINA All-In-One ESS
SKU: MINA All-In-One ESS

高電圧バッテリー · 5 kWh

5 kWh350 V10000サイクル

価格要問合せ

見積もりを依頼 WhatsApp データシート

5 kWh蓄電容量

350 V公称電圧

10000サイクルサイクル寿命

3 – 10 kW定格出力

技術データ

PV入力
	MINA 3000TL-HU	MINA 3600TL-HU	MINA 4200TL-HU	MINA 4600TL-HU	MINA 5000TL-HU	MINA 6000TL-HU	MINA 8000TL-HU	MINA 10000TL-HU
最大PV入力電力（W）	6000	7200	8400	9200	10000	12000	16000	20000
最大PV入力電圧（V）	600
定格PV入力電圧（V）	380
MPPT電圧範囲（V）	40 – 560
起動電圧（V）	50
MPPTあたりの最大入力電流（A）	18
MPPTあたりの最大短絡電流（A）	25
MPPT数	3
MPPTあたりのストリング数	1
AC出力
定格出力電力（W）	3000	3600	4200	4600	5000	6000	8000	10000
定格AC皮相電力（系統ポート）（VA）	3000	3600	4200	4600	5000	6000	8000	10000
定格AC電圧（V）	230
定格周波数（Hz）	50/60
最大AC出力電流（A）	13.6	16	19	20.9	22.7	27.2	38.3	45.5
力率	進み0.8～遅れ0.8
電流総合ひずみ率（THDi）（%）	<3
相数	単相
バックアップポート定格出力皮相電力（VA）	3000	3600	4200	4600	5000	6000	8000	10000
サージ出力（W）	4500	5400	6300	6900	7500	9000	12000	15000
バックアップポート定格出力電流（A）	13.6	16	19	20.9	22.7	27.2	38.3	45.5
バイパス電流（A）	63
バックアップ切替時間（ms）	<10
バッテリー
定格容量（Wh）	5000 – 30000
公称電圧（V）	350 – 550
最大充電電力（W）	3000	3600	4200	4600	5000	6000	8000	10000
最大放電電力（W）	3000	3600	4200	4600	5000	6000	8000	10000
放電深度（DoD）（%）	100
サイクル寿命（サイクル）	10000
バッテリーモジュール	APX 5.0P-B3
バッテリーモジュール寸法（幅×高さ×奥行）（mm）	590 × 265 × 255
バッテリーモジュール重量（kg）	45
DC充電器最大充放電電力（W）	25000
効率
最大効率（%）	97.5
欧州効率（%）	99.5
保護等級
保護機能	DC逆極性保護、DCスイッチ、AFCI保護、絶縁抵抗監視、地絡監視、系統監視、単独運転防止保護、残留電流監視、DC/ACサージ保護
一般仕様
重量（kg）	70.5 – 295.5
保護等級（IP）	IP66
設置方式	床置きまたは壁掛け
動作温度範囲（°C）	−20 – 50
相対湿度（%）	0 – 100
最大使用高度（m）	4000
冷却方式	自然冷却
夜間消費電力（W）	5
保証（年）	10
システム
システム型番（バッテリーモジュール1～6台）	MINA 3-10kTL-HU-1; MINA 3-10kTL-HU-2; MINA 3-10kTL-HU-3; MINA 3-10kTL-HU-4; MINA 3-10kTL-HU-5; MINA 3-10kTL-HU-6
インバーターモジュール数	1
バッテリーモジュール数	1 – 6
バッテリーモジュール数別の蓄電容量（1～6台）（kWh）	5; 10; 15; 20; 25; 30
バッテリーモジュール数（1～6）別のシステム重量（台座含む）（kg）	70.5; 115.5; 160.5; 205.5; 250.5; 295.5
バッテリーモジュール数（1～6）別のシステム寸法（幅×高さ×奥行、台座含む）（mm）	590 x 667 x 255; 590 x 932 x 255; 590 x 1197 x 255; 590 x 1462 x 255; 590 x 1727 x 255; 590 x 1992 x 255
通信方式
通信インターフェース	RS485、USB、アプリ
