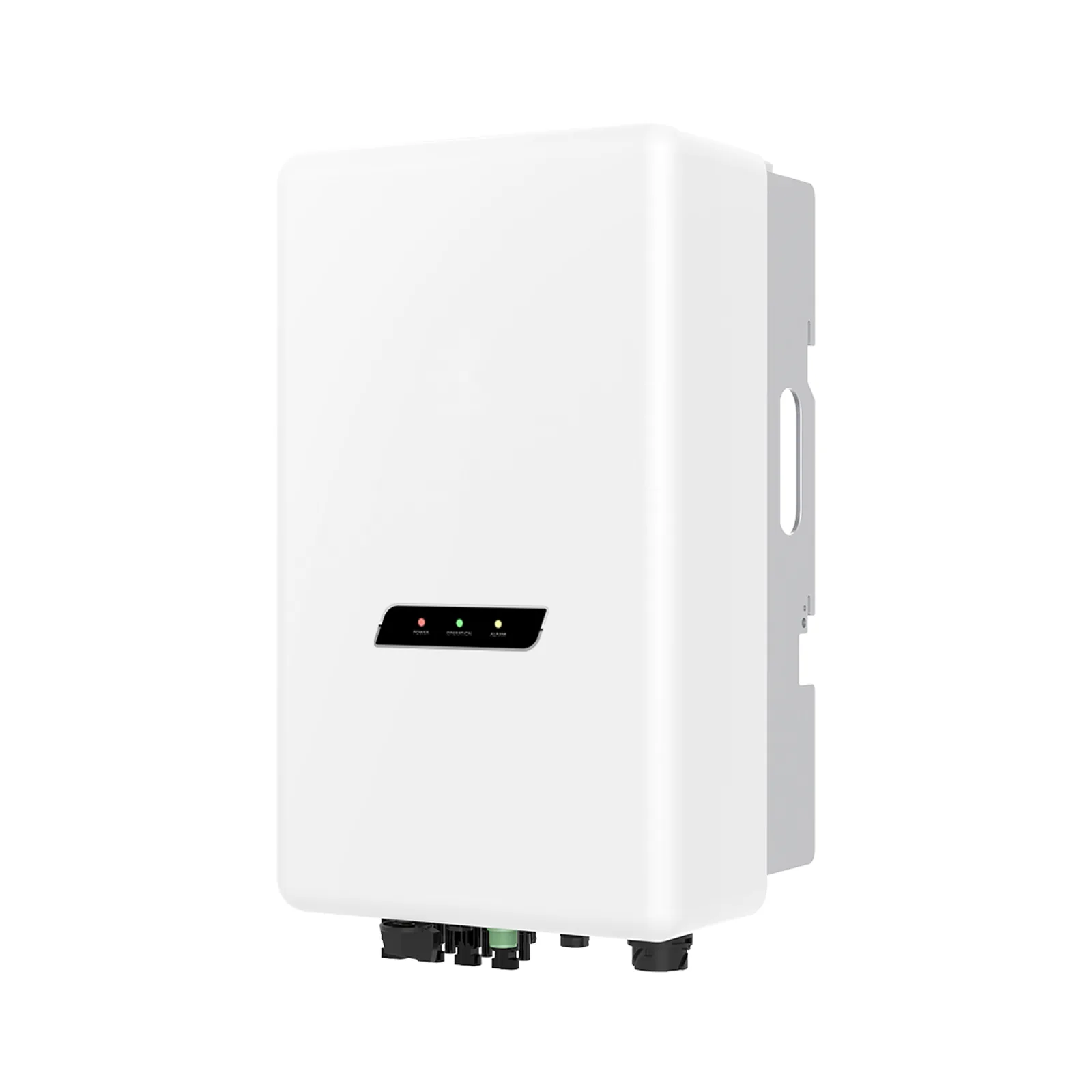

G5-GR3P(12-25)K(21A)

Name: G5-GR3P(12-25)K(21A)
SKU: G5-GR3P(12-25)K(21A)

ストリングインバーター · 三相 · 12 – 25 kW

12 – 25 kW三相IP66

価格要問合せ

見積もりを依頼 WhatsApp データシート

12 – 25 kW定格出力

三相相数

2MPPT 系統数

98.5 – 98.7 %最大効率

技術データ

PV入力
	G5-GR3P12K(21A)	G5-GR3P13K(21A)	G5-GR3P15K(21A)	G5-GR3P17K(21A)	G5-GR3P20K(21A)	G5-GR3P23K(21A)	G5-GR3P25K(21A)
最大PV入力電力（W）	18000	19500	22500	25500	30000	34500	37500
最大PV入力電圧（V）	1100
定格PV入力電圧（V）	600
起動電圧（V）	160
MPPT電圧範囲（V）	160 – 1000
MPPTあたりの最大入力電流（A）	32	32	32	42	42	42	42
MPPTあたりの最大短絡電流（A）	40	40	40	52.5	52.5	52.5	52.5
MPPT数	2
MPPTトラッカーごとの最大PV入力電流（A）	32 / 21	32 / 21	32 / 21	42 / 32	42 / 32	42 / 32	42 / 32
MPPTトラッカーごとの最大PV短絡電流（A）	40 / 26.3	40 / 26.3	40 / 26.3	52.5 / 40	52.5 / 40	52.5 / 40	52.5 / 40
最大入力ストリング数	3	3	3	4	4	4	4
AC出力
定格出力電力（W）	12000	13000	15000	17000	20000	23000	25000
最大皮相電力（VA）	13200	14300	16500	18700	22000	25300	27500
最大有効電力（W）	13200	14300	16500	18700	22000	25300	27500
定格AC電圧（V）	380
定格AC出力電流（A）	18.2	19.8	22.8	25.8	30.4	34.9	38
最大AC出力電流（A）	20.1	21.7	25.1	28.4	33.5	38.4	41.8
相数	三相
定格周波数（Hz）	50
電流総合ひずみ率（THDi）（%）	<3
力率	>0.99（進み0.8～遅れ0.8）
系統連系タイプ	3/N/PE
効率
最大効率（%）	98.5	98.6	98.6	98.7	98.7	98.7	98.7
中国効率（%）	97.9	98.0	98.0	98.1	98.1	98.1	98.1
保護等級
保護機能	DC逆極性保護、AC短絡保護、AC出力過電流保護、サージ保護、系統監視、単独運転防止保護、温度保護、I-Vカーブスキャン、マルチピークスキャン、DCスイッチ内蔵、DCアークフォールト保護（AFCI）（オプション）
耐腐食等級	C5
一般仕様

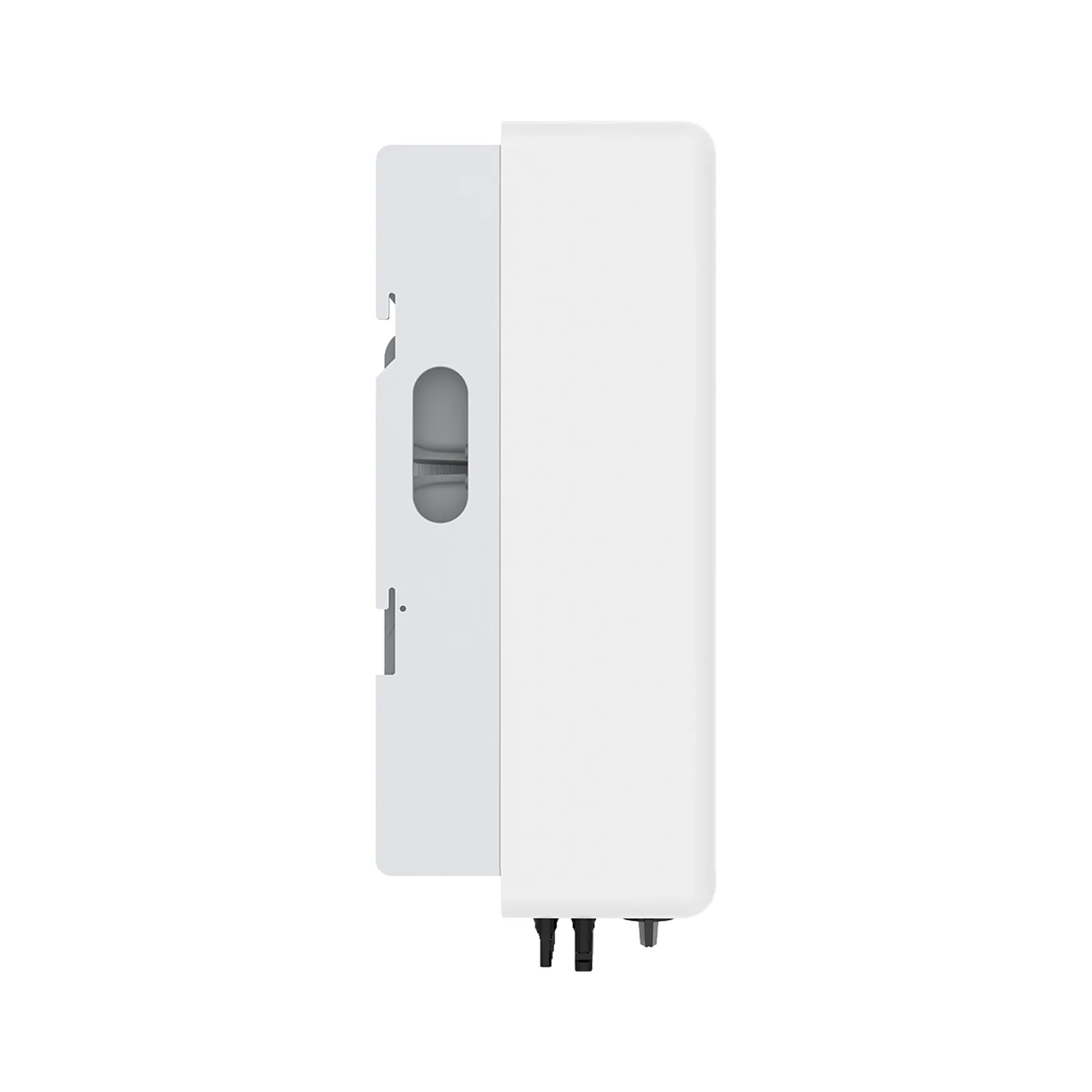

寸法（幅×高さ×奥行）（mm）	310 × 518 × 219
重量（kg）	19	19	19	20.7	20.7	21.4	21.4
トポロジー	トランスレス
夜間消費電力（W）	<1
動作温度範囲（°C）	−25 – 60
相対湿度（%）	0 – 100
保護等級（IP）	IP66
騒音レベル（dB）	<40	<40	<40	<50	<50	<50	<50
冷却方式	自然冷却（ファン内蔵）	自然冷却（ファン内蔵）	自然冷却（ファン内蔵）	インテリジェント空冷	インテリジェント空冷	インテリジェント空冷	インテリジェント空冷
最大使用高度（m）	4000

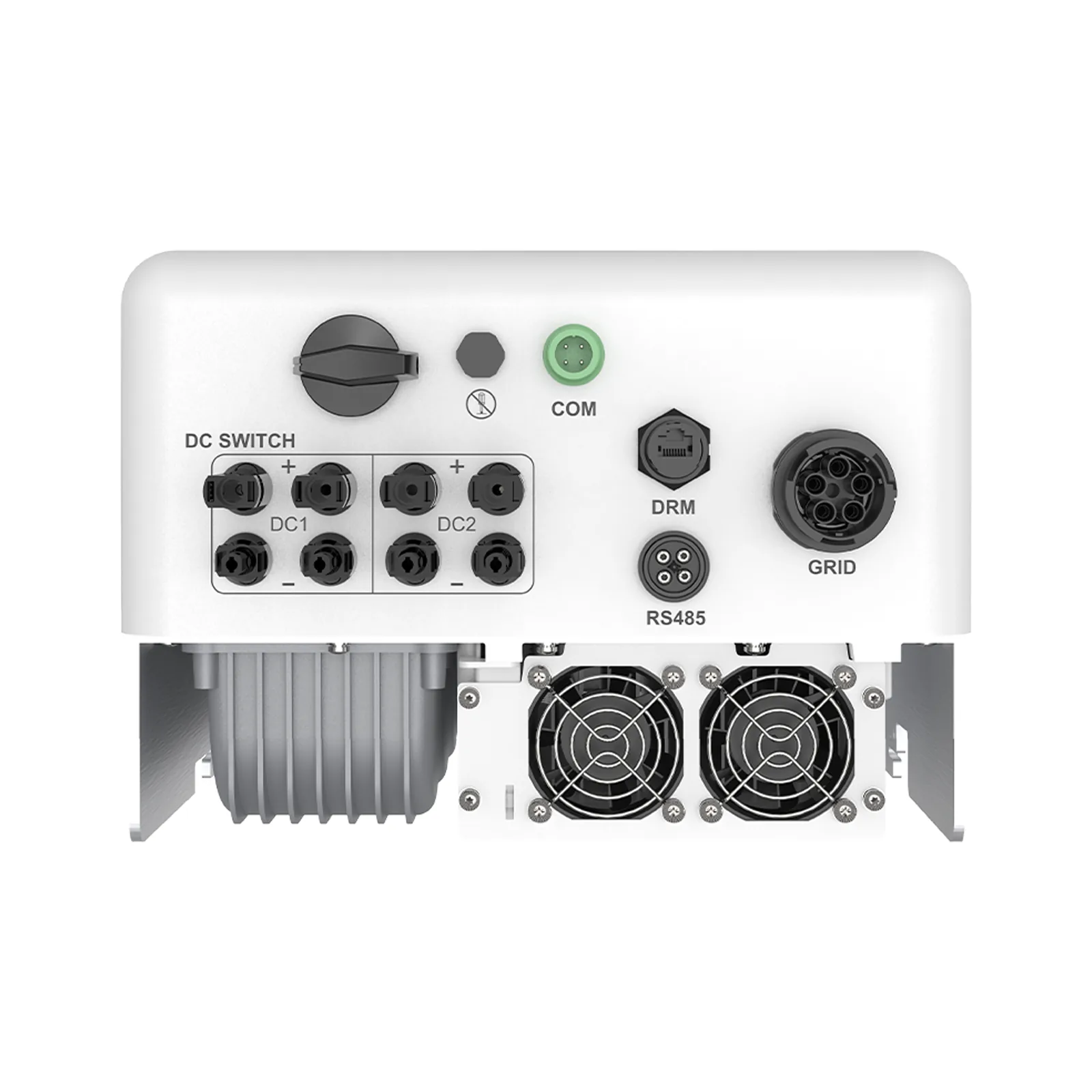

DC接続	MC4コネクタ
AC接続	OT端子
通信方式
ディスプレイ	LEDインジケーター
通信インターフェース	RS485 x 2（標準）、Wi-Fi（オプション）、4G（オプション）
モニタリング	24時間負荷消費量モニタリング
認証
認証・規格	IEC 62109-1/-2; IEC 61000-6-1/-2/-3/-4; NB/T 32004
系統連系規程	NB/T 32004; GB/T 29319
