SUN-4-15K-G05-G06
4 – 15 kW三相IP65
詳細を見る
5 – 10 kW定格出力
三相相数
2MPPT 系統数
98.3 – 98.5 %最大効率
技術データ
| G6-GR3P5K02-NV-ND | G6-GR3P6K02-NV-ND | G6-GR3P8K02-NV-ND | G6-GR3P10K02-NV-ND | |
|---|---|---|---|---|
| PV入力 | ||||
| 最大PV入力電力（W） | 7500 | 9000 | 12000 | 15000 |
| 最大PV入力電圧（V） | 1100 | |||
| 定格PV入力電圧（V） | 600 | |||
| 起動電圧（V） | 160 | |||
| MPPT電圧範囲（V） | 160 – 1000 | |||
| MPPTあたりの最大入力電流（A） | 21 | |||
| MPPTあたりの最大短絡電流（A） | 26.5 | |||
| MPPT数 | 2 | |||
| MPPTあたりのストリング数 | 1 | |||
| 最大入力ストリング数 | 2 | |||
| AC出力 | ||||
| 定格出力電力（W） | 5000 | 6000 | 8000 | 10000 |
| 最大皮相電力（VA） | 5500 | 6600 | 8800 | 11000 |
| 最大有効電力（W） | 5500 | 6600 | 8800 | 11000 |
| 定格AC電圧（V） | 380 | |||
| 系統連系タイプ | 3/N/PE | |||
| 相数 | 三相 | |||
| 定格周波数（Hz） | 50 | |||
| 定格AC出力電流（A） | 7.6 | 9.1 | 12.2 | 15.2 |
| 最大AC出力電流（A） | 8.4 | 10 | 13.4 | 16.7 |
| 力率 | >0.99（進み0.8～遅れ0.8） | |||
| 電流総合ひずみ率（THDi）（%） | <3 | |||
| 効率 | ||||
| 最大効率（%） | 98.3 | 98.3 | 98.5 | 98.5 |
| 中国効率（%） | 97.7 | 97.7 | 97.9 | 97.9 |
| 保護等級 | ||||
| 保護機能 | DC逆極性保護、AC短絡保護、AC出力過電流保護、サージ保護、系統監視、単独運転防止保護、温度保護、I-Vカーブスキャン、マルチピークスキャン、DCスイッチ内蔵、DCアークフォールト保護（AFCI）（オプション） | |||
| 一般仕様 | ||||
| 寸法（幅×高さ×奥行）（mm） | 355 × 410 × 179 | |||
| 重量（kg） | 14.7 | 14.7 | 15.4 | 15.4 |
| トポロジー | トランスレス | |||
| 夜間消費電力（W） | <1 | |||
| 動作温度範囲（°C） | −25 – 60 | |||
| 相対湿度（%） | 0 – 100 | |||
| 保護等級（IP） | IP66 | |||
| 耐腐食等級 | C5 | |||
| 騒音レベル（dB） | <30 | |||
| 冷却方式 | 自然冷却 | |||
| 最大使用高度（m） | 4000 | |||

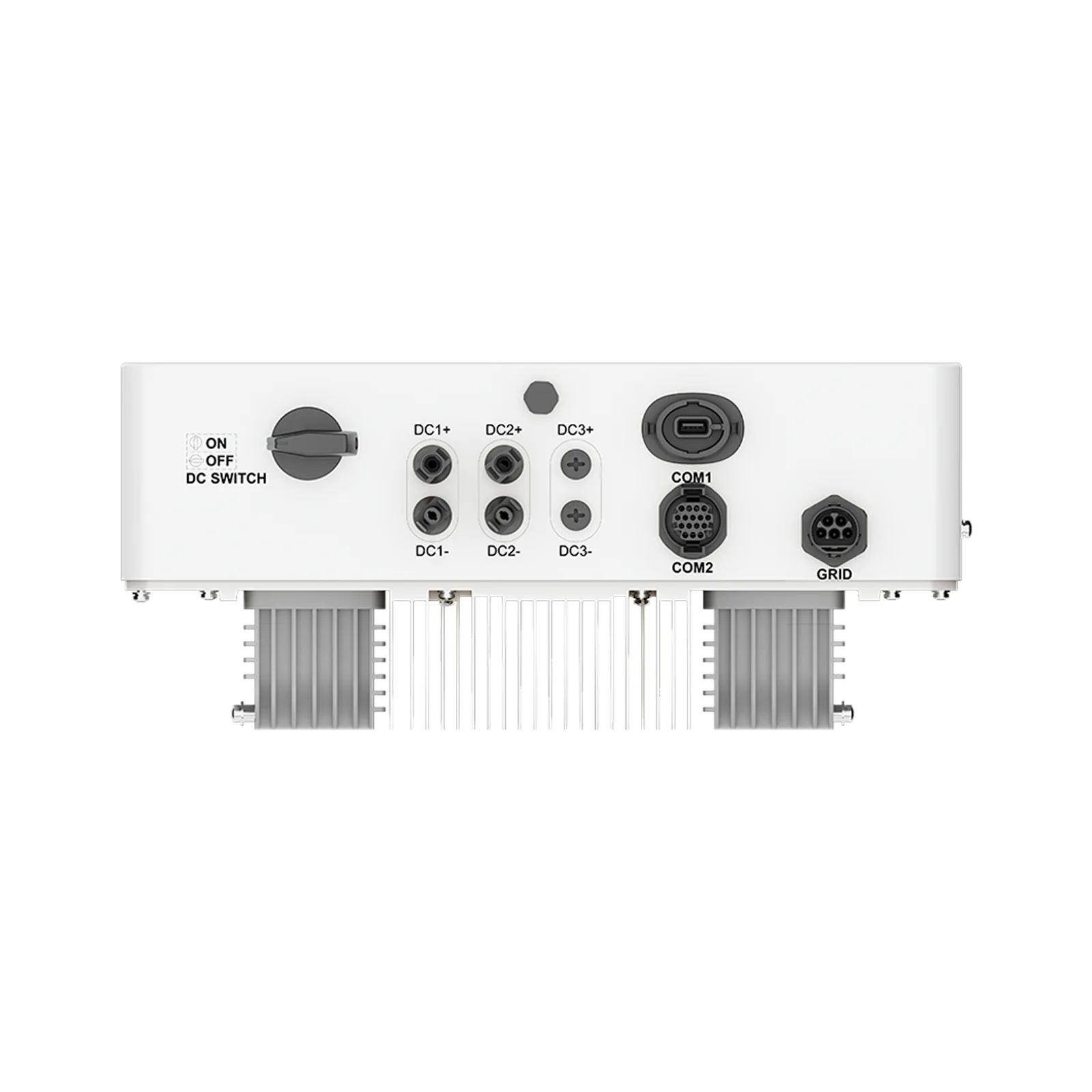

| DC接続 | MC4コネクタ | |||
| AC接続 | クイックコネクタ | |||
| 通信方式 | ||||
| ディスプレイ | LEDデジタル表示 | |||
| 通信インターフェース | RS485（独立2ポート）、GPRS、4G | |||
| モニタリング | Bluetooth＋アプリ、24時間負荷消費量モニタリング | |||
| 認証 | ||||
| 認証・規格 | IEC 62109-1/-2; IEC 61000-6-1/-2/-3/-4; NB/T 32004 | |||
| 系統連系規程 | NB/T 32004 | |||
数値はメーカーのデータシートによるもので、最終確認待ちです。製品に付属するデータシートの記載が優先されます。
