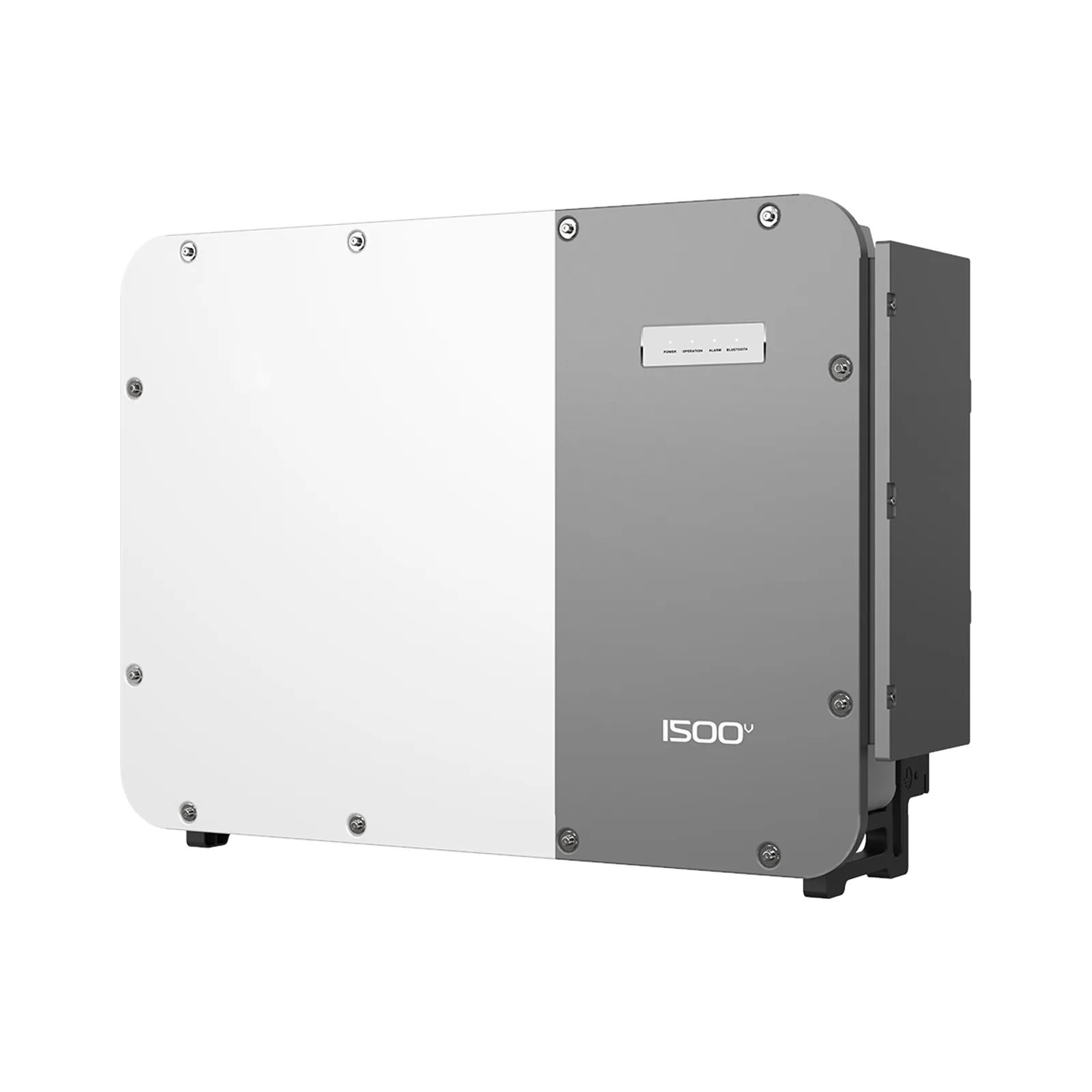

250 – 320 kW定格出力
三相相数
6MPPT 系統数
99.03 %最大効率
技術データ
| G6-GU3P250K06-EV-ND | G6-GU3P320K06-EV-ND | |
|---|---|---|
| PV入力 | ||
| 最大PV入力電圧（V） | 1500 | |
| 定格PV入力電圧（V） | 1080 | |
| 起動電圧（V） | 500 | |
| MPPT電圧範囲（V） | 480 – 1500 | |
| MPPTあたりの最大入力電流（A） | 70 | 80 |
| MPPTあたりの最大短絡電流（A） | 105 | 125 |

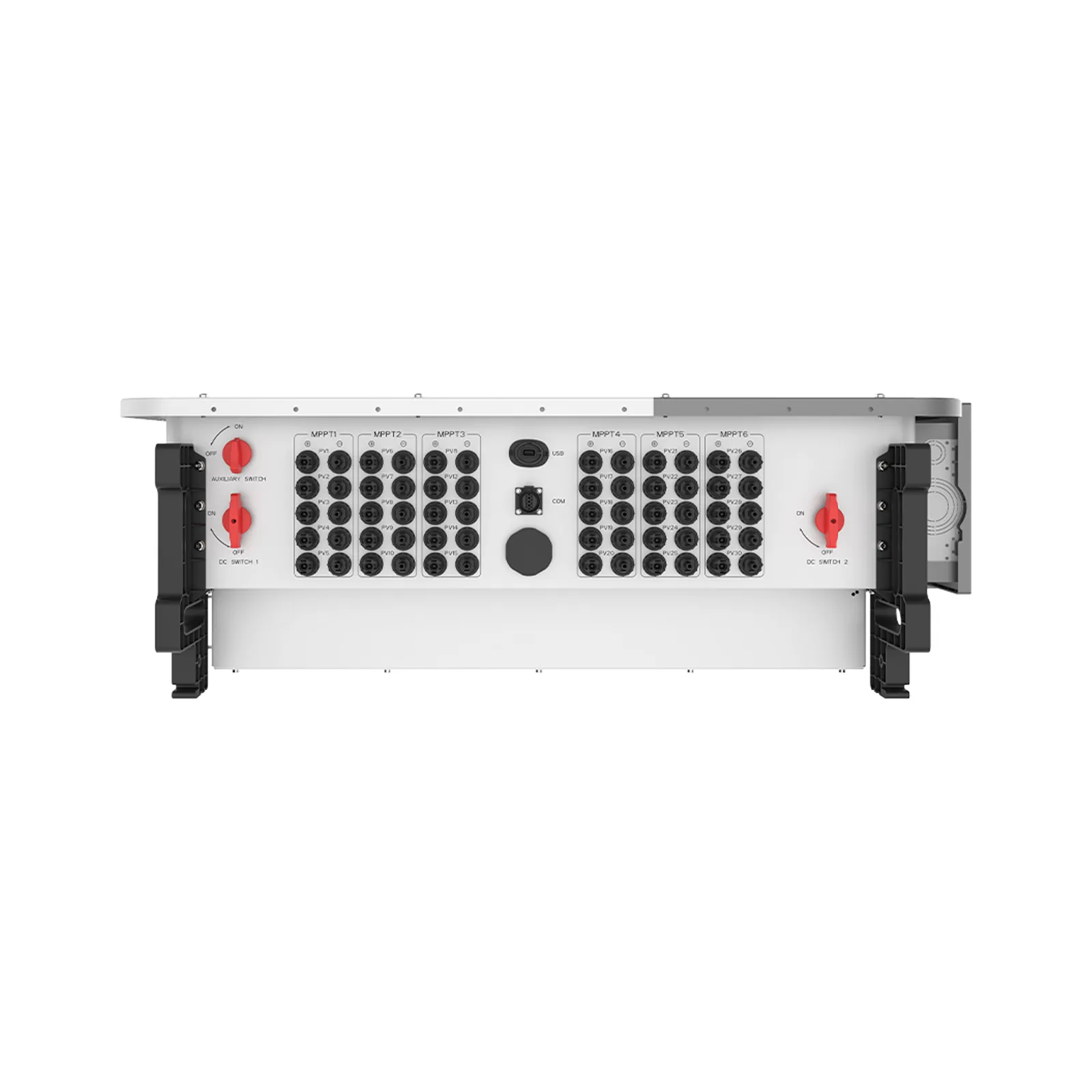

| MPPT数 | 6 | |
| 最大PVストリング入力数 | 24 | 30 |
| AC出力 | ||
| 定格出力電力（W） | 250000 | 320000 |
| 最大皮相電力（VA） | 275000 | 352000 |
| 最大有効電力（W） | 275000 | 352000 |
| 定格AC電圧（V） | 800 | |
| 系統連系タイプ | 3/PE | |
| 相数 | 三相 | |
| 定格周波数（Hz） | 50 | |
| 定格AC出力電流（A） | 180.4 | 230.9 |
| 最大AC出力電流（A） | 198.5 | 254 |
| 力率 | >0.99（進み0.8～遅れ0.8） | |
| 電流総合ひずみ率（THDi）（%） | <3 | |
| 効率 | ||
| 最大効率（%） | 99.03 | |
| 中国効率（%） | 98.53 | |
| 保護等級 | ||
| 保護機能 | インテリジェントストリング遮断保護、DC逆極性保護、AC短絡保護、AC出力過電流保護、サージ保護（DCタイプII、ACタイプII）、系統監視、単独運転防止保護、温度保護、ストリング監視、I-Vカーブスキャン、PID回復、DCスイッチ内蔵 | |
| 一般仕様 | ||

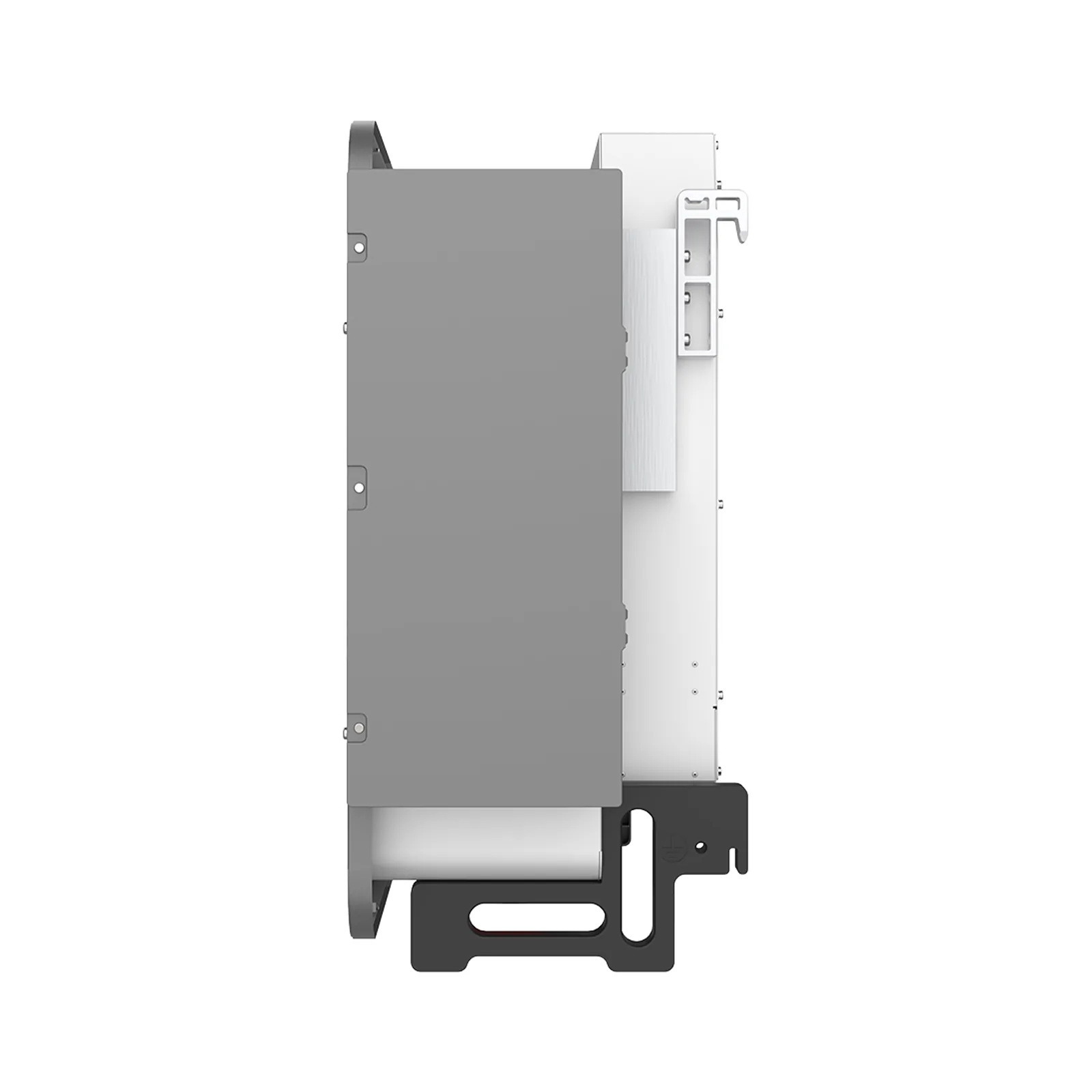

| 寸法（幅×高さ×奥行）（mm） | 1098 × 813 × 378.5 | |
| 重量（kg） | 117 | 119 |
| トポロジー | トランスレス | |
| 夜間消費電力（W） | <3 | |
| 動作温度範囲（°C） | −30 – 60 | |
| 相対湿度（%） | 0 – 100 | |
| 保護等級（IP） | IP66 | |
| 耐腐食等級 | C5-M | |
| 冷却方式 | インテリジェント空冷 | |
| 最大使用高度（m） | 4000 | |
| DCポート | 適合コネクタ | |
| ACポート | OT端子（最大 400 mm²） | |
| 通信方式 | ||
| ディスプレイ | LEDインジケーター、Bluetooth＋アプリ | |
| 通信インターフェース | RS485、PLC（オプション） | |
| 認証 | ||
| 認証・規格 | IEC 62109-1/-2; IEC 61000-6-2/-4 | |
| 系統連系規程 | NB/T 32004 | |
数値はメーカーのデータシートによるもので、最終確認待ちです。製品に付属するデータシートの記載が優先されます。
