4 – 5 kW定格出力
単相相数
1MPPT 系統数
96.6 %最大効率
技術データ
| S6-EO1P4K-48-EU | S6-EO1P5K-48-EU | |
|---|---|---|
| PV入力 | ||
| 最大有効PV入力電力（W） | 5500 | 6500 |
| 最大PV入力電圧（V） | 500 | |
| 定格PV入力電圧（V） | 360 | |
| 起動電圧（V） | 90 | |
| MPPT電圧範囲（V） | 90 – 430 | |
| MPPTあたりの最大入力電流（A） | 16 | |
| MPPTあたりの最大短絡電流（A） | 40 | |
| 最大PV充電電流（A） | 100 | |
| MPPT数 | 1 | |
| MPPTあたりのストリング数 | 2 | |
| AC出力 | ||
| 定格出力電力（W） | 4000 | 5000 |
| 最大皮相電力（VA） | 4000 | 5000 |
| 定格AC電圧（V） | 230 | |
| 系統定格電圧偏差（%） | +/-1 | |
| 相数 | 単相 | |
| 定格周波数（Hz） | 50/60 | |
| 系統定格周波数偏差（%） | +/-0.1 | |
| 最大AC出力電流（A） | 20 | 25 |
| サージ出力（W） | 8000 | 10000 |
| ピーク出力継続時間（s） | 10 | |
| 出力波形 | 純正弦波 | |
| 系統連系／オフグリッド切替時間 | 10 ms（最大 20 ms） | |
| 電圧総合ひずみ率（THDv）（%） | <3 | |
| 発電機入力 | あり | |
| 最大AC入力電力（系統ポートおよび発電機ポート）（W） | 6000 | 7000 |
| AC入力定格電圧（V） | 230 | |
| AC入力電圧範囲（V） | 90 – 280 | |
| AC入力周波数範囲（Hz） | 50/60 | |
| 最大AC入力電流（A） | 26 | 30 |
| 最大AC充電電流（A） | 60 | 80 |
| 最大並列台数 | 6 | |
| バッテリー | ||
| バッテリー種別 | リチウムバッテリー / 鉛蓄電池 | |
| バッテリー電圧範囲（V） | 40 – 60 | |
| 最大充電電力（W） | 5000 | |
| 最大放電電力（W） | 5000 | |
| 最大充電電流（A） | 100 | |
| 最大放電電流（A） | 100 | |
| バッテリー通信方式 | CAN | |
| 効率 | ||
| 最大効率（%） | 96.6 | |
| 保護等級 | ||
| 保護機能 | AC出力過電流保護、AC出力過電圧保護、AC短絡保護、サージ保護、温度保護、DCアークフォールト保護（オプション） | |
| 一般仕様 | ||
| 寸法（幅×高さ×奥行）（mm） | 340 × 495 × 170 | |
| 重量（kg） | 14.1 | |
| トポロジー | 高周波、非絶縁 | |
| 相対湿度（%） | 5 – 95 | |
| 動作温度範囲（°C） | −10 – 60 | |
| 保管温度（°C） | −25 – 60 | |
| 保護等級（IP） | IP21 | |
| 騒音レベル（dB） | <55 | |
| 最大使用高度（m） | 2000 | |

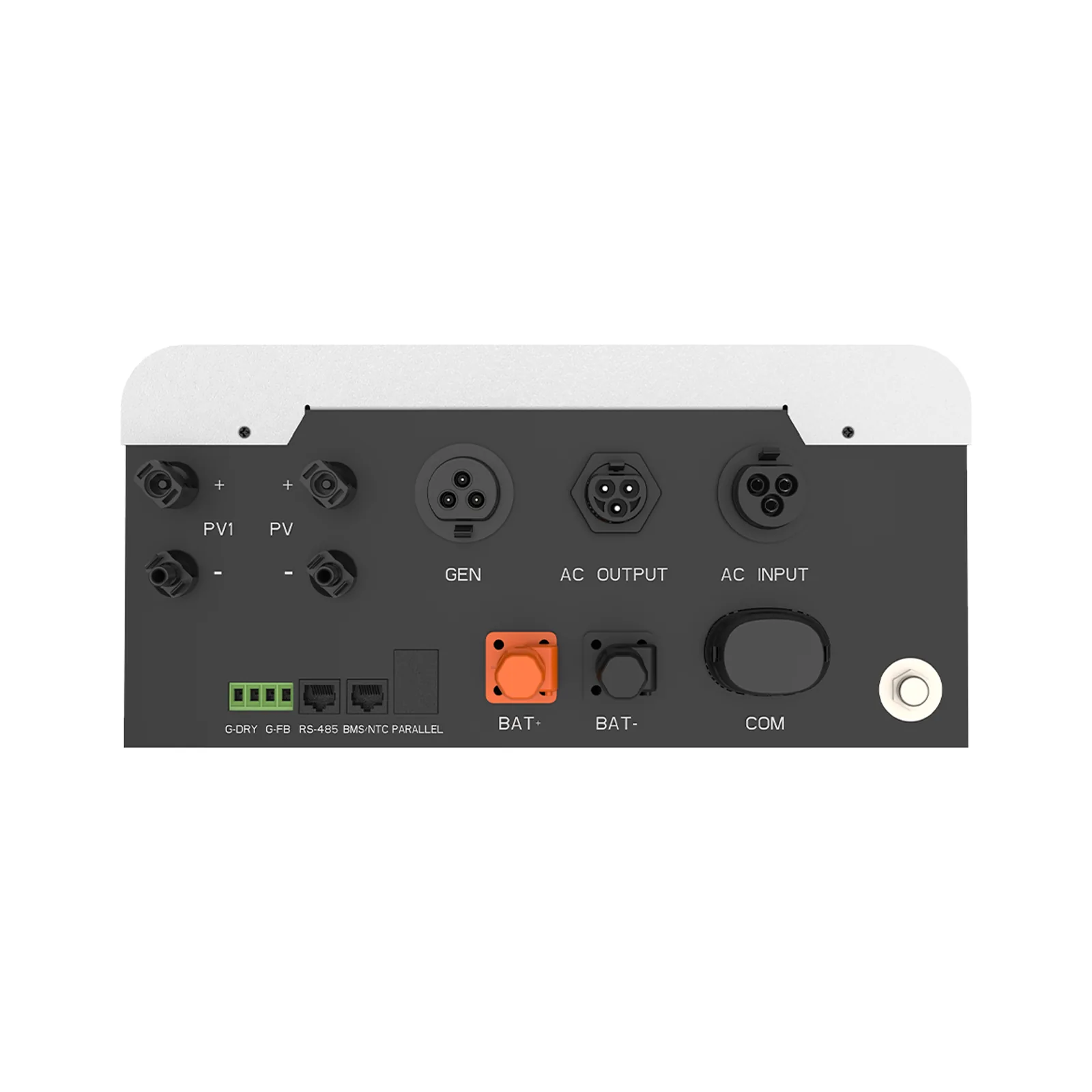

| DCポート | 端子台 | |
| ACポート | 端子台 | |
| 通信方式 | ||
| ディスプレイ | LCD | |
| 通信インターフェース | CAN、BMS、ドライ接点、Bluetooth、Wi-Fi（オプション） | |
| 認証 | ||
| 認証・規格 | IEC 62109; IEC 61000; 55011 | |
数値はメーカーのデータシートによるもので、最終確認待ちです。製品に付属するデータシートの記載が優先されます。
