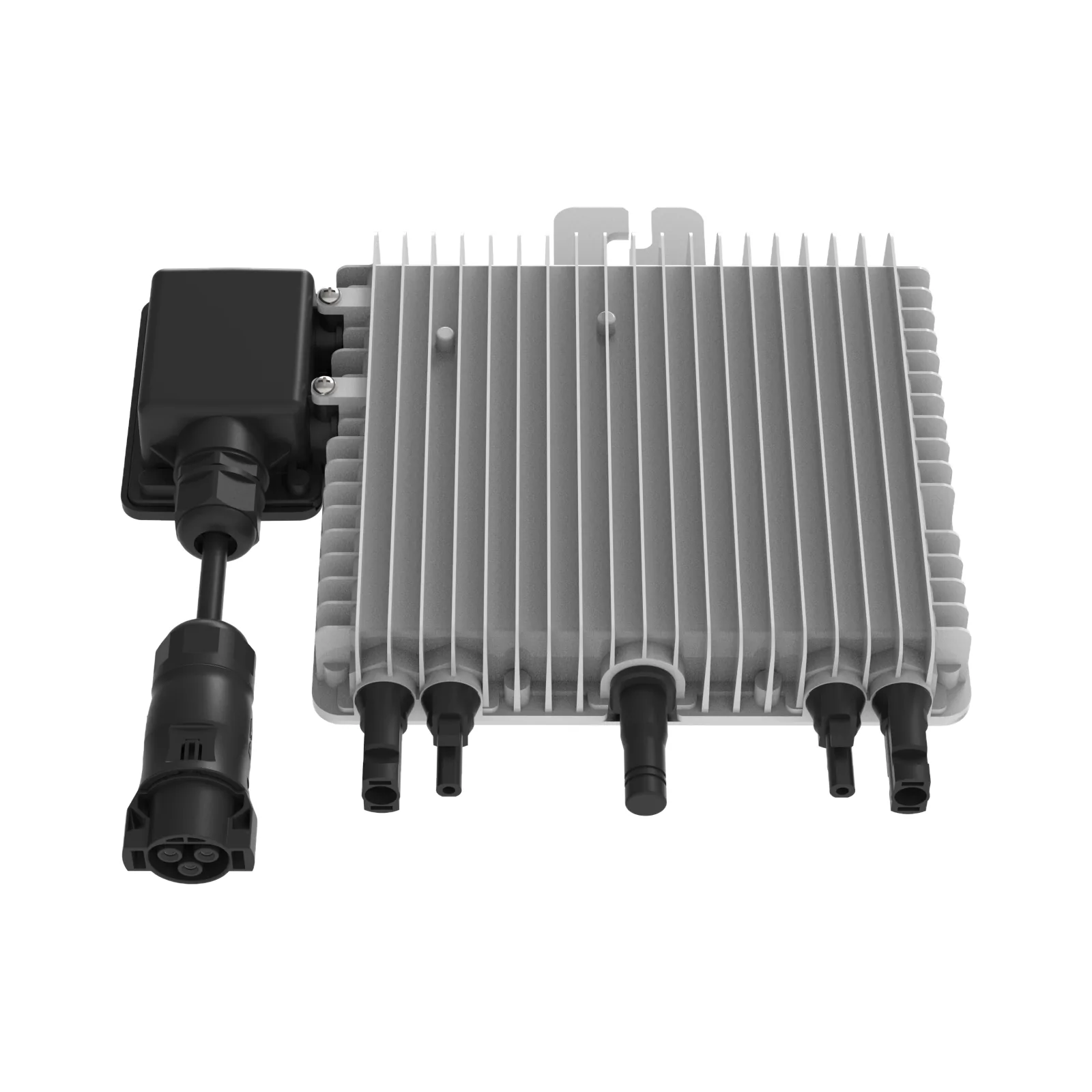

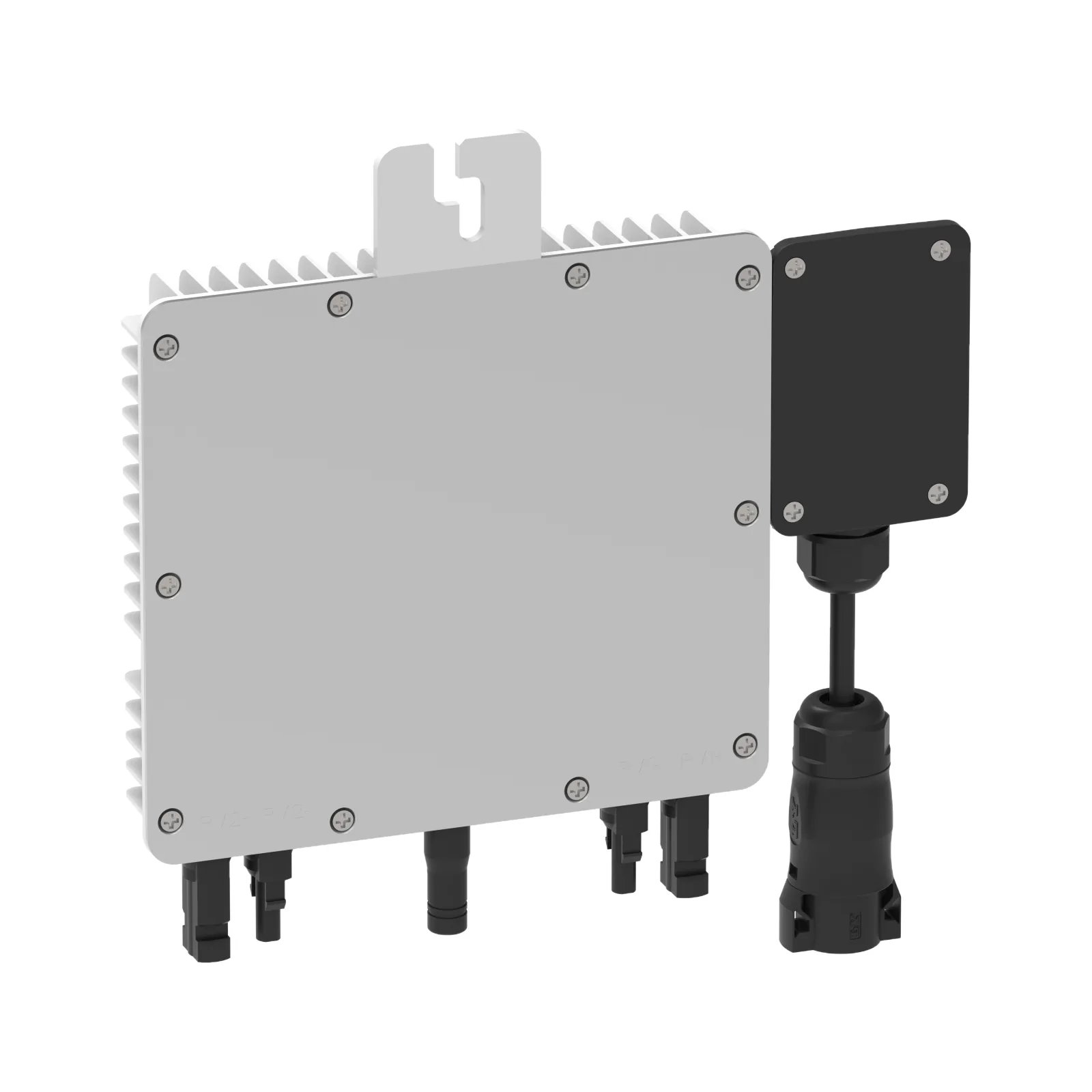

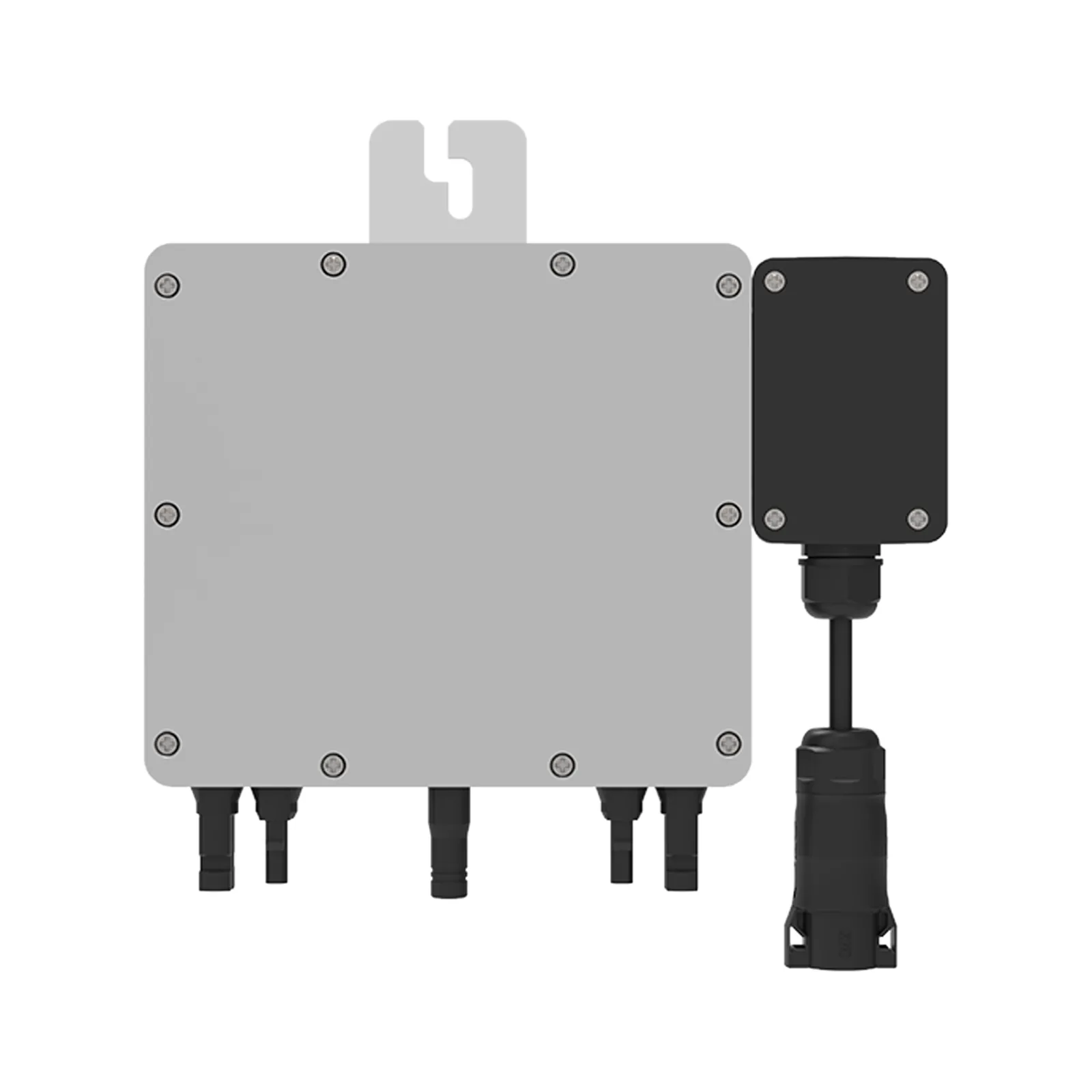

SUN-D60-110G4-EU-Q0
0.6 – 1.1 kW単相IP67
詳細を見る
0.6 – 1 kW定格出力
単相相数
2MPPT 系統数
96.5 %最大効率
技術データ
| SUN-M60G4-EU-Q0 | SUN-M80G4-EU-Q0 | SUN-M100G4-EU-Q0 | |
|---|---|---|---|
| PV入力 | |||
| 推奨PVモジュール出力（W） | 210 – 420 | 210 – 560 | 210 – 700 |
| 接続可能なPVモジュール数 | 2 | ||
| 最大PV入力電圧（V） | 60 | ||
| 起動電圧（V） | 20 | ||
| MPPT電圧範囲（V） | 25 – 55 | ||
| 定格PV入力電圧（V） | 42.5 | ||
| MPPTあたりの最大入力電流（A） | 13 | ||
| MPPTあたりの最大短絡電流（A） | 19.5 | ||
| MPPT数 | 2 | ||
| MPPTあたりのストリング数 | 1 | ||
| AC出力 | |||
| 定格出力電力（W） | 600 | 800 | 1000 |
| 最大皮相電力（VA） | 600 | 800 | 1000 |
| 定格AC電圧（V） | 230 | ||
| 定格AC出力電流（A） | 2.7 | 3.5 | 4.4 |
| 最大AC出力電流（A） | 2.7 | 3.5 | 4.4 |
| 相数 | 単相 | ||
| 定格周波数（Hz） | 50/60 | ||
| 電流総合ひずみ率（THDi）（%） | <3 | ||
| 力率 | 進み0.9～遅れ0.9 | ||
| 1分岐回路あたりの最大接続台数 | 8 | 6 | 5 |
| 定格出力電圧と範囲 | 220/230 V、範囲 0.85 Un～1.1 Un | ||
| 系統連系形態 | L/N/PE | ||
| 定格出力系統周波数と範囲 | 50 Hz (45-55 Hz); 60 Hz (55-65 Hz) | ||
| DC注入電流 | <0.5% In | ||
| 効率 | |||
| 最大効率（%） | 96.5 | ||
| 欧州効率（%） | 96 | ||
| MPPT効率（%） | >99 | ||
| 保護等級 | |||
| 保護機能 | DC逆極性保護、AC出力過電流保護、AC出力過電圧保護、AC出力短絡保護、過熱保護、絶縁抵抗検出、単独運転防止保護、ラピッドシャットダウン機能（AC急速放電 <100 ms）、自己診断機能付きNS保護 | ||
| サージ保護レベル | Type II (AC) | ||
| 一般仕様 | |||
| 寸法（幅×高さ×奥行）（mm） | 280.5 × 190 × 40 | ||
| 重量（kg） | 3 | ||
| 保護等級（IP） | IP67 | ||
| 動作温度範囲（°C） | −40 – 65 | ||
| 出力ディレーティング開始温度（°C） | 45 | ||
| 相対湿度（%） | 0 – 100 | ||
| 最大使用高度（m） | 2000 | ||
| 騒音レベル（dB） | ≤25 | ||
| 冷却方式 | 自然冷却 | ||
| トポロジー | 絶縁型 | ||
| 保証（年） | 15 | ||
| 設計寿命（年） | 25 | ||
| 過電圧カテゴリー | OVC II (DC), OVC III (AC) | ||
| 通信方式 | |||
| 通信インターフェース | Wi-Fi | ||
| モニタリング | モジュール単位モニタリング | ||
| 認証 | |||
| 認証・規格 | IEC/EN 61000-6-1/2/3/4; IEC/EN 62109-1; IEC/EN 62109-2 | ||
| 系統連系規程 | IEC 61727; IEC 62116; CEI 0-21; EN 50549; NRS 097; RD 140; UNE 217002; G98; VDE-AR-N 4105 | ||
数値はメーカーのデータシートによるもので、最終確認待ちです。製品に付属するデータシートの記載が優先されます。
