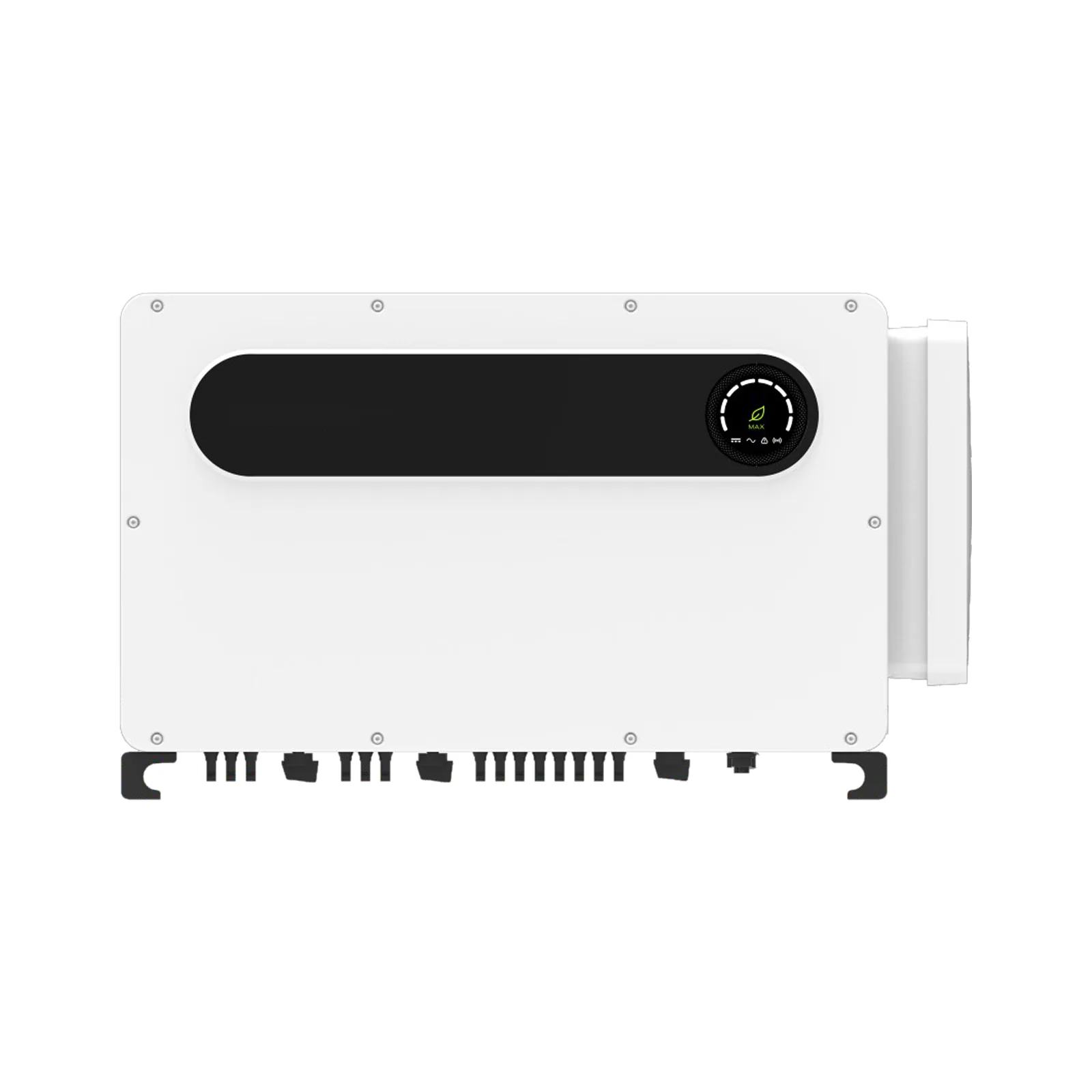

MAX 100-150KTL3-X LV

Name: MAX 100-150KTL3-X LV
SKU: MAX 100-150KTL3-X LV

Стринговый инвертор · Трёхфазный · 100 – 150 kW

100 – 150 kWТрёхфазныйIP66

Цена по запросу

Получить предложение Эл. почта Техническое описание

100 – 150 kWНоминальная мощность

ТрёхфазныйЧисло фаз

10MPPT-трекеры

98.8 %Макс. КПД

Технические характеристики

Вход PV
	MAX 100KTL3-X LV	MAX 110KTL3-X LV	MAX 120KTL3-X LV	MAX 125KTL3-X LV	MAX 150KTL3-X LV
Макс. входная мощность PV (W)	150000	165000	180000	187500	225000
Макс. входное напряжение PV (V)	1100
Номинальное входное напряжение PV (V)	600
Диапазон напряжения MPPT (V)	180 – 1000
Напряжение запуска (V)	195
Макс. входной ток на MPPT (A)	32	32	32	32	45
Макс. ток короткого замыкания на MPPT (A)	40	40	40	40	56.5
Количество трекеров MPPT	10
Количество стрингов на MPPT	2	2	2	2	3
Выход AC
Номинальная выходная мощность (W)	100000	110000	120000	125000	150000
Макс. полная мощность (VA)	110000	121000	132000	137500	165000
Номинальное напряжение сети (V)	400
Варианты номинального напряжения AC и диапазон	220/380 V; 230/400 V (340-440 V)
Число фаз	Трёхфазный
Тип подключения к сети AC	3W/N/PE
Номинальная частота AC (Hz)	50/60
Номинальная частота AC и диапазон	50/60 Hz (45-55 Hz / 55-65 Hz)
Макс. выходной ток AC (A)	158.8	174.6	190.5	198.5	238.2
Макс. выходной ток при 380 V (A)	167.1	183.8	200.5	208.9	250.7
Коэффициент мощности	от 0.8 опережающего до 0.8 отстающего (регулируется)
Коэффициент гармонических искажений тока (THDi) (%)	<3
КПД
Макс. КПД (%)	98.8
Европейский КПД (%)	98.4	98.5	98.5	98.5	98.4
КПД MPPT (%)	99.9
Степень защиты
Функции защиты	Защита от переполюсовки DC; Выключатель DC; Защита DC от импульсных перенапряжений типа II; Защита AC от импульсных перенапряжений типа II; Контроль сопротивления изоляции; Защита от короткого замыкания AC; Контроль замыкания на землю; Контроль стрингов; Функция защиты от PID; Обнаружение дугового пробоя (AFCI)	Защита от переполюсовки DC; Выключатель DC; Защита DC от импульсных перенапряжений типа II; Защита AC от импульсных перенапряжений типа II; Контроль сопротивления изоляции; Защита от короткого замыкания AC; Контроль замыкания на землю; Контроль стрингов; Функция защиты от PID; Обнаружение дугового пробоя (AFCI)	Защита от переполюсовки DC; Выключатель DC; Защита DC от импульсных перенапряжений типа II; Защита AC от импульсных перенапряжений типа II; Контроль сопротивления изоляции; Защита от короткого замыкания AC; Контроль замыкания на землю; Контроль стрингов; Функция защиты от PID; Обнаружение дугового пробоя (AFCI)	Защита от переполюсовки DC; Выключатель DC; Защита DC от импульсных перенапряжений типа II; Защита AC от импульсных перенапряжений типа II; Контроль сопротивления изоляции; Защита от короткого замыкания AC; Контроль замыкания на землю; Контроль стрингов; Функция защиты от PID; Обнаружение дугового пробоя (AFCI)	Защита от переполюсовки DC; Выключатель DC; Защита DC от импульсных перенапряжений типа II; Защита AC от импульсных перенапряжений типа II; Контроль сопротивления изоляции; Защита от короткого замыкания AC; Контроль замыкания на землю; Контроль стрингов; Функция защиты от PID (опционально); Обнаружение дугового пробоя (AFCI) (опционально)
Общие характеристики
Габариты (Ш x В x Г) (mm)	970 × 640 × 345	970 × 640 × 345	970 × 640 × 345	970 × 640 × 345	1075 × 640 × 367
Вес (kg)	84	84	84	84	93
Степень защиты (IP)	IP66
Диапазон рабочих температур (°C)	−30 – 60
Относительная влажность (%)	0 – 100
Макс. рабочая высота над уровнем моря (m)	4000
Охлаждение	Интеллектуальное воздушное охлаждение
Топология	Бестрансформаторный
Потребление в ночное время (W)	<1
Гарантия (лет)	5 – 10
Подключение DC	H4 / MC4 (макс. 6 mm²)
Подключение AC	Кабельный наконечник OT (макс. 240 mm²)
Связь
Дисплей	Светодиоды / Wi-Fi + приложение
Интерфейсы связи	RS485; USB; PLC (опционально); GPRS (опционально); 4G (опционально)	RS485; USB; PLC (опционально); GPRS (опционально); 4G (опционально)	RS485; USB; PLC (опционально); GPRS (опционально); 4G (опционально)	RS485; USB; PLC (опционально); GPRS (опционально); 4G (опционально)	RS485; USB; PLC (опционально); GPRS (опционально); 4G (опционально); Wi-Fi (опционально)
Сертификация
Сертификаты и стандарты	CE; UKCA; CB; BIS; IEC 61683; IEC 60068	CE; UKCA; CB; BIS; IEC 61683; IEC 60068	CE; UKCA; CB; BIS; IEC 61683; IEC 60068	CE; UKCA; CB; BIS; IEC 61683; IEC 60068	CE
Нормы подключения к сети	IEC 62116; IEC 61727; Польша, тип A/B; CEI 0-16; CEI 0-21; C10/C11; EN 50549-1; EN 50549-2; EN 50549-1/10; VDE-AR-N 4105; VDE-AR-N 4110; VDE 0126; UNE 217001; UNE 217002; NTS тип C; IEEE 1547; UL 1741	IEC 62116; IEC 61727; Польша, тип A/B; CEI 0-16; CEI 0-21; C10/C11; EN 50549-1; EN 50549-2; EN 50549-1/10; VDE-AR-N 4105; VDE-AR-N 4110; VDE 0126; UNE 217001; UNE 217002; NTS тип C; IEEE 1547; UL 1741	IEC 62116; IEC 61727; Польша, тип A/B; CEI 0-16; CEI 0-21; C10/C11; EN 50549-1; EN 50549-2; EN 50549-1/10; VDE-AR-N 4105; VDE-AR-N 4110; VDE 0126; UNE 217001; UNE 217002; NTS тип C; IEEE 1547; UL 1741	IEC 62116; IEC 61727; Польша, тип A/B; CEI 0-16; CEI 0-21; C10/C11; EN 50549-1; EN 50549-2; EN 50549-1/10; VDE-AR-N 4105; VDE-AR-N 4110; VDE 0126; UNE 217001; UNE 217002; NTS тип C; IEEE 1547; UL 1741	IEC 62116; IEC 61727

Значения из технического описания производителя, ожидают окончательного подтверждения. Приоритет имеет техническое описание, поставляемое вместе с изделием.
