MID 15-30KTL3-X-X2

Name: MID 15-30KTL3-X-X2
SKU: MID 15-30KTL3-X-X2

Onduleur string · Triphasé · 15 – 30 kW

15 – 30 kWTriphaséIP65

Prix sur demande

Demander un devis WhatsApp Fiche technique

15 – 30 kWPuissance nominale

TriphaséPhase

2trackers MPPT

98.75 %Rendement max.

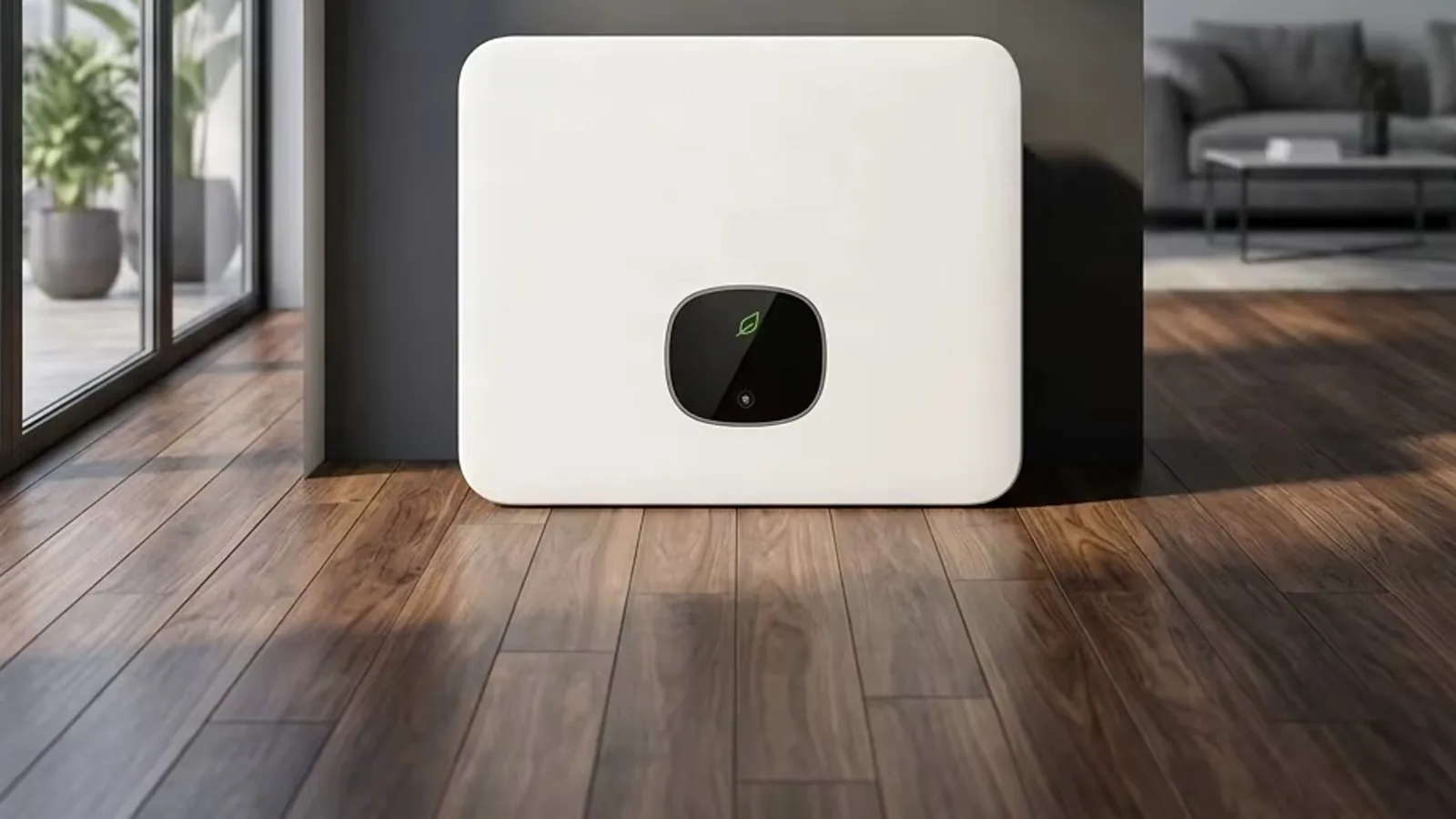

MID 15-30KTL3-X-X2 Onduleur string — en situation

Caractéristiques techniques

Entrée PV
	MID 15KTL3-X	MID 17KTL3-X	MID 17KTL3-X2	MID 20KTL3-X	MID 20KTL3-X2	MID 22KTL3-X	MID 25KTL3-X	MID 25KTL3-X2	MID 30KTL3-X2
Puissance d'entrée PV max. (W)	22500	25500	25500	30000	30000	33000	37500	37500	45000
Tension d'entrée PV max. (V)	1100
Tension de démarrage (V)	250	250	200	250	200	250	250	200	200
Tension d'entrée PV nominale (V)	580	580	600	580	600	580	580	600	600
Plage de tension MPPT (V)	200 – 1000
Nombre de trackers MPPT	2
Nombre de chaînes PV par MPPT	2	2	2	2	2	2	3	2	3
Courant d'entrée max. par MPPT (A)	27	27	32	27	32	27	40.5	36	48
Courant de court-circuit max. par MPPT (A)	33.8	33.8	40	33.8	40	33.8	50.7	45	60
Courant d'entrée PV max. par tracker MPPT (A)	27 / 27	27 / 27	32 / 32	27 / 27	32 / 32	27 / 27	27 / 40.5	32 / 36	32 / 48
Courant de court-circuit PV max. par tracker MPPT (A)	33.8 / 33.8	33.8 / 33.8	40 / 40	33.8 / 33.8	40 / 40	33.8 / 33.8	33.8 / 50.7	40 / 45	40 / 60
Sortie CA
Puissance de sortie nominale (W)	15000	17000	17000	20000	20000	22000	25000	25000	30000
Puissance apparente max. (VA)	16600	18800	18800	22000	22000	24400	27700	27700	33300
Tension CA nominale (V)	400
Options de tension CA nominale (V)	230/400
Plage de tension CA (V)	340 – 440
Phase	Triphasé
Fréquence CA nominale (Hz)	50/60
Plage de fréquence du réseau CA (50 Hz / 60 Hz) (Hz)	45-55 / 55-65
Courant de sortie CA max. (A)	24.2	27.4	28.6	31.9	33.6	35.5	40.2	42	50.5
Facteur de puissance	0.8 capacitif à 0.8 inductif (réglable)
Taux de distorsion harmonique du courant (THDi) (%)	<3
Type de raccordement au réseau CA	3W + N + PE
Rendement
Rendement max. (%)	98.75
Rendement européen (%)	98.6
Rendement MPPT (%)	99.9	99.9	–	99.9	–	99.9	99.9	–	–
Indice de protection
Fonctions de protection	Protection contre l'inversion de polarité CC ; sectionneur CC ; parafoudre CA/CC (type II / type II) ; surveillance de la résistance d'isolement ; protection contre les courts-circuits CA ; surveillance des défauts à la terre ; surveillance du réseau ; protection anti-îlotage ; unité de surveillance du courant résiduel ; surveillance des strings ; protection AFCI (en option)
Caractéristiques générales
Dimensions (l x h x p) (mm)	525 × 395 × 222	525 × 395 × 222	528 × 415 × 225	525 × 395 × 222	528 × 415 × 225	525 × 395 × 222	525 × 395 × 222	528 × 415 × 225	528 × 415 × 225
Poids (kg)	23	23	22	23	22	23	23	22	24
Plage de température de fonctionnement (°C)	−25 – 60
Consommation nocturne (W)	<1
Topologie	Sans transformateur
Refroidissement	Refroidissement par air intelligent
Indice de protection (IP)	IP65	IP65	IP66	IP65	IP66	IP65	IP65	IP66	IP66
Humidité relative (%)	0 – 100
Altitude de fonctionnement max. (m)	4000
Raccordement CC	H4 / MC4 (en option)
Raccordement CA	Presse-étoupe + cosse OT	Presse-étoupe + cosse OT	Presse-étoupe PG étanche + cosse OT ou borne à connexion rapide	Presse-étoupe + cosse OT	Presse-étoupe PG étanche + cosse OT ou borne à connexion rapide	Presse-étoupe + cosse OT	Presse-étoupe + cosse OT	Presse-étoupe PG étanche + cosse OT ou borne à connexion rapide	Presse-étoupe PG étanche + cosse OT ou borne à connexion rapide
Garantie (ans)	5 – 10
Communication
Écran	OLED + LED / Wi-Fi + application
Interfaces de communication	RS485 ; USB ; Wi-Fi (en option) ; GPRS (en option) ; RF (en option) ; LAN (en option)
Certifications
Certifications et normes	CE	CE	CE; UKCA; BIS; CQC; KS; INMETRO	CE	CE; UKCA; BIS; CQC; KS; INMETRO	CE	CE	CE; UKCA; BIS; CQC; KS; INMETRO	CE; UKCA; BIS; CQC; KS; INMETRO
Codes de réseau	VDE 0126; Greece; EN 50549-1; C10/C11; UTE C 15-712; IEC 62116; IEC 61727; IEC 60068; IEC 61683; CEI 0-21; N4105	VDE 0126; Greece; EN 50549-1; C10/C11; UTE C 15-712; IEC 62116; IEC 61727; IEC 60068; IEC 61683; CEI 0-21; N4105	EN 50549-1; IEC 62116; IEC 61727; TOR Erzeuger Type A; IEC 62910; IEC 61683; IEC 60068; CEI 0-21; CEI 0-16; DRRG; N4105; VDE 0126; C10/C11; UNE 217001; UNE 217002; NTS Type A; Poland; Denmark	VDE 0126; Greece; EN 50549-1; C10/C11; UTE C 15-712; IEC 62116; IEC 61727; IEC 60068; IEC 61683; CEI 0-21; N4105	EN 50549-1; IEC 62116; IEC 61727; TOR Erzeuger Type A; IEC 62910; IEC 61683; IEC 60068; CEI 0-21; CEI 0-16; DRRG; N4105; VDE 0126; C10/C11; UNE 217001; UNE 217002; NTS Type A; Poland; Denmark	VDE 0126; Greece; EN 50549-1; C10/C11; UTE C 15-712; IEC 62116; IEC 61727; IEC 60068; IEC 61683; CEI 0-21; N4105	VDE 0126; Greece; EN 50549-1; C10/C11; UTE C 15-712; IEC 62116; IEC 61727; IEC 60068; IEC 61683; CEI 0-21; N4105	EN 50549-1; IEC 62116; IEC 61727; TOR Erzeuger Type A; IEC 62910; IEC 61683; IEC 60068; CEI 0-21; CEI 0-16; DRRG; N4105; VDE 0126; C10/C11; UNE 217001; UNE 217002; NTS Type A; Poland; Denmark	EN 50549-1; IEC 62116; IEC 61727; TOR Erzeuger Type A; IEC 62910; IEC 61683; IEC 60068; CEI 0-21; CEI 0-16; DRRG; N4105; VDE 0126; C10/C11; UNE 217001; UNE 217002; NTS Type A; Poland; Denmark
