S6-EH1P(3-10)K-L-PLUS
3 – 10 kW単相IP66
詳細を見る
3 – 6 kW定格出力
単相相数
2MPPT 系統数
>97 %最大効率
技術データ
| S6-EH1P3K-L-EU | S6-EH1P3.6K-L-EU | S6-EH1P4.6K-L-EU | S6-EH1P5K-L-EU | S6-EH1P6K-L-EU | |
|---|---|---|---|---|---|
| PV入力 | |||||
| 最大PV入力電力（W） | 4800 | 5700 | 7000 | 8000 | 9600 |
| 最大PV入力電圧（V） | 600 | ||||
| 定格PV入力電圧（V） | 330 | ||||
| 起動電圧（V） | 90 | ||||
| MPPT電圧範囲（V） | 90 – 520 | ||||
| MPPTあたりの最大入力電流（A） | 16 | ||||
| MPPTあたりの最大短絡電流（A） | 24 | ||||
| MPPT数 | 2 | ||||
| 最大PV入力ストリング数 | 2 | ||||
| AC出力 | |||||
| 定格出力電力（W） | 3000 | 3600 | 4600 | 5000 | 6000 |
| 最大皮相電力（VA） | 3000 | 3600 | 4600 | 5000 | 6000 |
| 定格AC電圧（V） | 230 | ||||
| 定格AC出力電流（A） | 13 | 15.7 | 20 | 21.7 | 26.1 |
| 相数 | 単相 | ||||
| 定格周波数（Hz） | 50/60 | ||||
| 最大AC出力電流（A） | 13 | 15.7 | 20 | 21.7 | 26.1 |
| 力率 | > 0.99（進み0.8～遅れ0.8） | ||||
| 電流総合ひずみ率（THDi）（%） | <2 | ||||
| AC入力電圧範囲（系統側）（V） | 187 – 253 | ||||
| 最大AC入力電流（系統側）（A） | 20 | 24.6 | 31.4 | 32 | 40 |
| AC入力周波数範囲（系統側）（Hz） | 45-55 / 55-65 | ||||
| バックアップ出力（W） | 3000 | 3600 | 4600 | 5000 | 6000 |
| 最大皮相電力（オフグリッド側、60 s）（VA） | 4200 | 5000 | 6400 | 7000 | 8000 |
| 系統連系／オフグリッド切替時間（ms） | <10 | ||||
| 定格出力電圧、オフグリッド側（V） | 220 / 230 | ||||
| 定格周波数、オフグリッド側（Hz） | 50 / 60 | ||||
| 最大出力電流（オフグリッド側）（A） | 19.1 | 22.7 | 29.1 | 31.8 | 36.4 |
| 電圧総合ひずみ率（THDv）、オフグリッド側（%） | <2 | ||||
| バッテリー | |||||
| バッテリー種別 | リチウムバッテリー / 鉛蓄電池 | ||||
| バッテリー電圧範囲（V） | 42 – 58 | ||||
| バッテリー容量範囲（Ah） | 50 – 2000 | ||||
| 最大充電電力（W） | 3000 | 3600 | 4600 | 5000 | 6000 |
| 最大放電電力（W） | 3000 | 3600 | 4600 | 5000 | 6000 |
| 最大充電電流（A） | 62.5 | 75 | 100 | 105 | 125 |
| 最大放電電流（A） | 62.5 | 75 | 100 | 105 | 125 |
| バッテリー通信方式 | CAN | ||||
| 効率 | |||||
| 最大効率（%） | >97 | >97 | >97.5 | >97.5 | >97.5 |
| 欧州効率（%） | >96.2 | ||||
| 最大PV充電効率（%） | >94.9 | ||||
| バッテリー最大充放電効率（%） | >94.33 / 93.51 | ||||
| 保護等級 | |||||
| 保護機能 | 地絡検出、DCアークフォールト保護（オプション）、DC逆極性保護 | ||||
| 保護等級 / 過電圧カテゴリー | クラスI / カテゴリーII | ||||
| 一般仕様 | |||||
| 寸法（幅×高さ×奥行）（mm） | 405 × 480 × 205 | ||||
| 重量（kg） | 20.3 | 20.3 | 22.4 | 22.4 | 22.4 |
| トポロジー | 高周波絶縁（バッテリー側） | ||||
| 動作温度範囲（°C） | −25 – 60 | ||||
| 保護等級（IP） | IP66 | ||||
| 冷却方式 | 自然対流 | ||||
| 最大使用高度（m） | 4000 | ||||

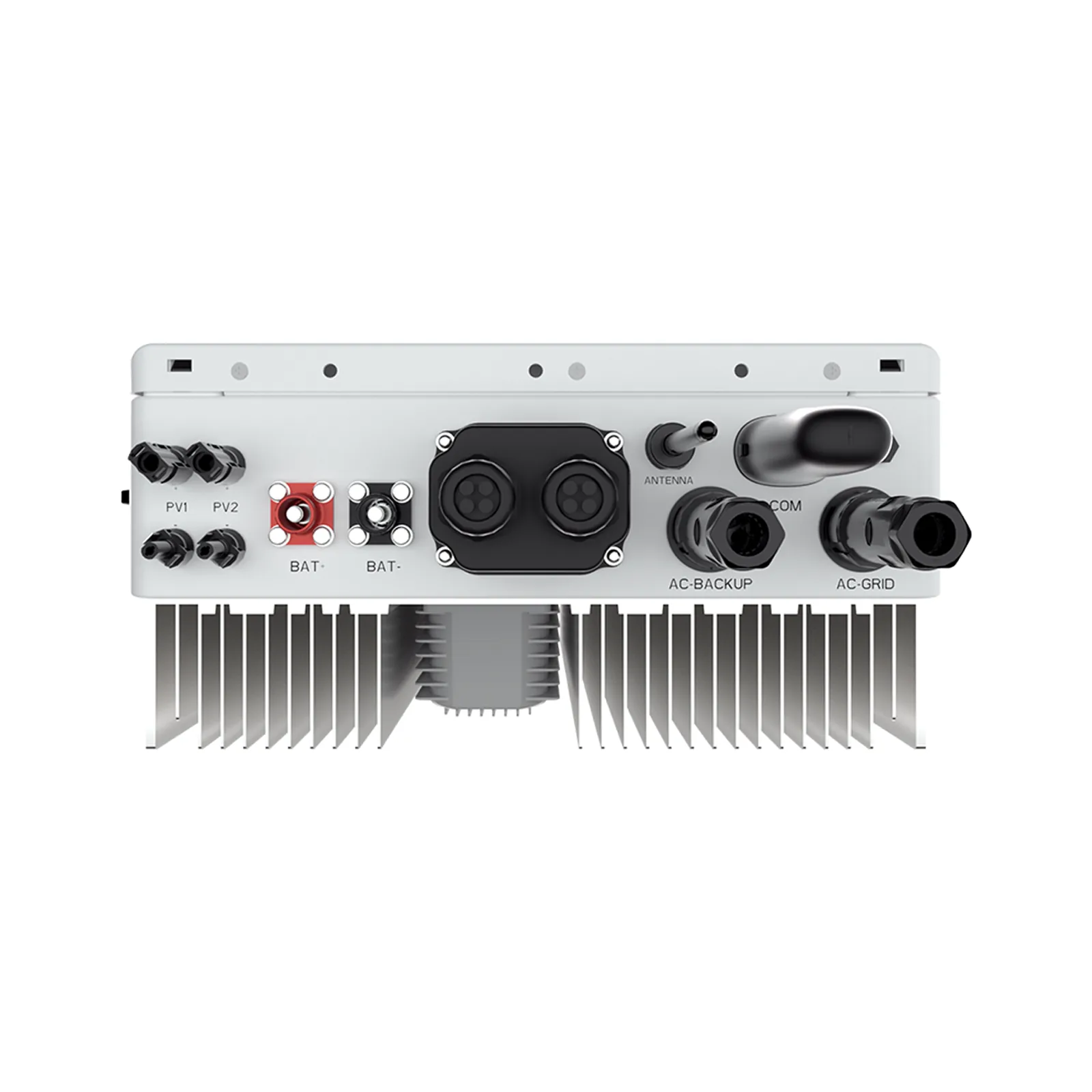

| DCコネクタ | MC4 | ||||
| ACコネクタ | クイックコネクタ | ||||
| 通信方式 | |||||

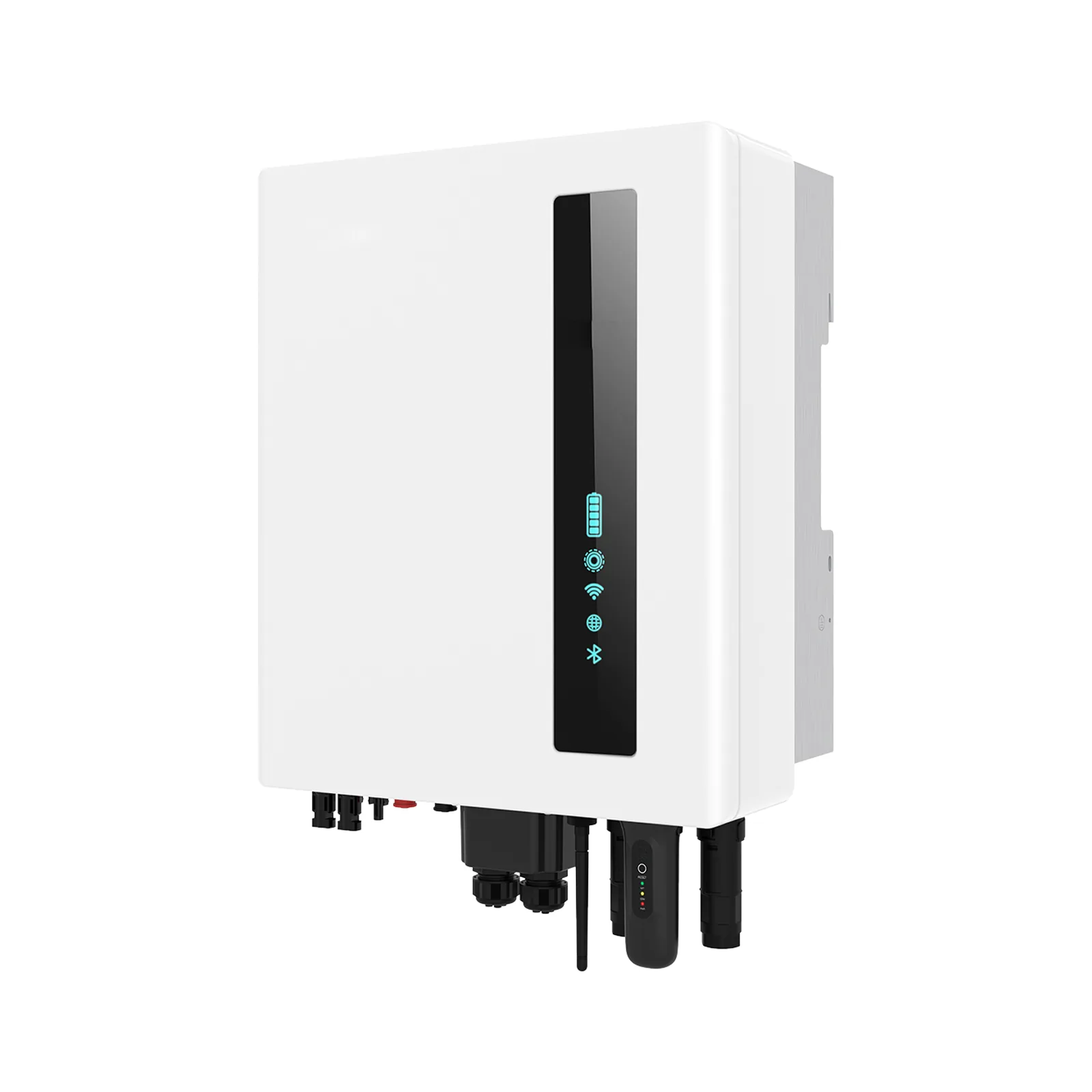

| ディスプレイ | LEDインジケーター、Bluetooth＋アプリ | ||||
| 通信インターフェース | RS485、CAN、Wi-Fi（オプション）、GPRS（オプション）、LAN（オプション） | ||||
| 認証 | |||||
| 認証・規格 | IEC/EN 62109-1/-2; EN 61000-6-1/-2/-3/-4 | ||||
| 系統連系規程 | G98 or G99; VDE-AR-N 4105/VDE V 0124; EN 50549-1; VDE 0126/UTE C 15/VFR:2019; RD 1699/RD 244/UNE 206006/UNE 206007-1; CEI 0-21; C10/11; NRS 097-2-1; TOR; EIFS 2018.2; IEC 62116; IEC 61727; IEC 60068; IEC 61683; EN 50530; MEA; PEA | ||||
数値はメーカーのデータシートによるもので、最終確認待ちです。製品に付属するデータシートの記載が優先されます。
