S6-EH1P(3-10)K-L-PLUS

Name: S6-EH1P(3-10)K-L-PLUS
SKU: S6-EH1P(3-10)K-L-PLUS

ハイブリッドインバーター · 単相 · 3 – 10 kW

3 – 10 kW単相IP66

価格要問合せ

見積もりを依頼 WhatsApp データシート

3 – 10 kW定格出力

単相相数

2MPPT 系統数

96.2 %最大効率

技術データ

PV入力
	S6-EH1P3K-L-PLUS	S6-EH1P3.6K-L-PLUS	S6-EH1P4.6K-L-PLUS	S6-EH1P5K-L-PLUS	S6-EH1P6K-L-PLUS	S6-EH1P8K-L-PLUS	S6-EH1P9K-L-PLUS(21A)	S6-EH1P10K-L-PLUS(21A)
最大PV入力電力（W）	6000	7200	9200	10000	12000	16000	18000	20000
最大有効PV入力電力（W）	4800	5760	7360	8000	9600	12800	14400	16000
最大PV入力電圧（V）	500
定格PV入力電圧（V）	330
起動電圧（V）	90
MPPT電圧範囲（V）	90 – 435
MPPTあたりの最大入力電流（A）	16	16	16	16	16	32	42	42
入力（ストリング）あたりの最大入力電流（A）	16	16	16	16	16	16	21	21
MPPTあたりの最大短絡電流（A）	20	20	20	20	20	40	48	48
MPPT数	2
MPPTあたりのストリング数	1	1	1	1	1	2	2	2
AC出力
定格出力電力（W）	3000	3600	4600	5000	6000	8000	9000	10000
最大皮相電力（VA）	3000	3600	4600	5000	6000	8000	9000	10000
定格AC電圧（V）	230
公称AC電圧の選択肢（V）	220 / 230
相数	単相
定格周波数（Hz）	50/60
定格AC出力電流（A）	13.1	15.7	20	21.8	26.1	34.8	39.1	43.5
力率	>0.99（進み0.8～遅れ0.8）
電流総合ひずみ率（THDi）（%）	<3
系統入力電圧範囲（V）	187 – 253
最大系統入力電流（A）	21	25	29	32	40	50	60	65
バックアップ出力（W）	3000	3600	4600	5000	6000	8000	9000	10000
サージ出力（W）	6000	7200	9200	10000	12000	16000	18000	20000
バックアップ過負荷耐量	定格出力の2倍：10 s
系統連系／オフグリッド切替時間（ms）	<10
バックアップ定格出力電圧（V）	220 / 230
バックアップ定格出力周波数（Hz）	50 / 60
バックアップ定格出力電流（220 V / 230 V時）（A）	13.7 / 13.1	16.4 / 15.7	20.9 / 20	22.8 / 21.8	27.3 / 26.1	36.4 / 34.8	40.9 / 39.1	45.5 / 43.5
最大バイパス電流（A）	35	35	40	40	40	50	60	65
バックアップ出力THDv（%）	<2
発電機入力	あり
発電機最大入力電力（W）	3000	3600	4600	5000	6000	8000	9000	10000
発電機定格入力電流（220 V / 230 V時）（A）	13.7 / 13.1	16.4 / 15.7	20.9 / 20	22.8 / 21.8	27.3 / 26.1	36.4 / 34.8	40.9 / 39.1	45.5 / 43.5
発電機定格入力電圧（V）	220 / 230
発電機定格入力周波数（Hz）	50 / 60
最大並列台数	6
バッテリー
バッテリー種別	リチウムバッテリー / 鉛蓄電池
バッテリー電圧範囲（V）	40 – 60
最大充電電力（W）	3000	3600	4600	5000	6000	8000	9000	10000
最大放電電力（W）	3000	3600	4600	5000	6000	8000	9000	10000
最大充電電流（A）	70	80	105	112	135	190	200	210
最大放電電流（A）	70	80	105	112	135	190	200	210
バッテリーポート / BMSポート	1 / 1
バッテリー通信方式	CAN / RS485
効率
最大効率（%）	96.2
欧州効率（%）	96.1
最大PV充電効率（%）	95.3 / 93.9
バッテリー放電効率（%）	93.8
保護等級
保護機能	サージ保護、AC出力過電流保護、絶縁抵抗保護、残留電流検出、PVスイッチ内蔵、DC逆極性保護、DCアークフォールト保護（オプション）、単独運転防止保護
保護等級 / 過電圧カテゴリー	クラスI、過電圧カテゴリーII（PVおよびバッテリーポート）、カテゴリーIII（系統、バックアップ、発電機ポート）
一般仕様
寸法（幅×高さ×奥行）（mm）	335 × 560 × 253
重量（kg）	23	23	23	23	23	23.5	23.8	23.8
トポロジー	非絶縁型（PV）、絶縁型（バッテリー）
自家消費（W）	<40
動作温度範囲（°C）	−25 – 60
相対湿度（%）	0 – 100
保護等級（IP）	IP66
騒音レベル（dB）	<40	<40	<40	<40	<40	<65	<65	<65
冷却方式	自然対流	自然対流	自然対流	自然対流	自然対流	スマートファン冷却	スマートファン冷却	スマートファン冷却
最大使用高度（m）	3000

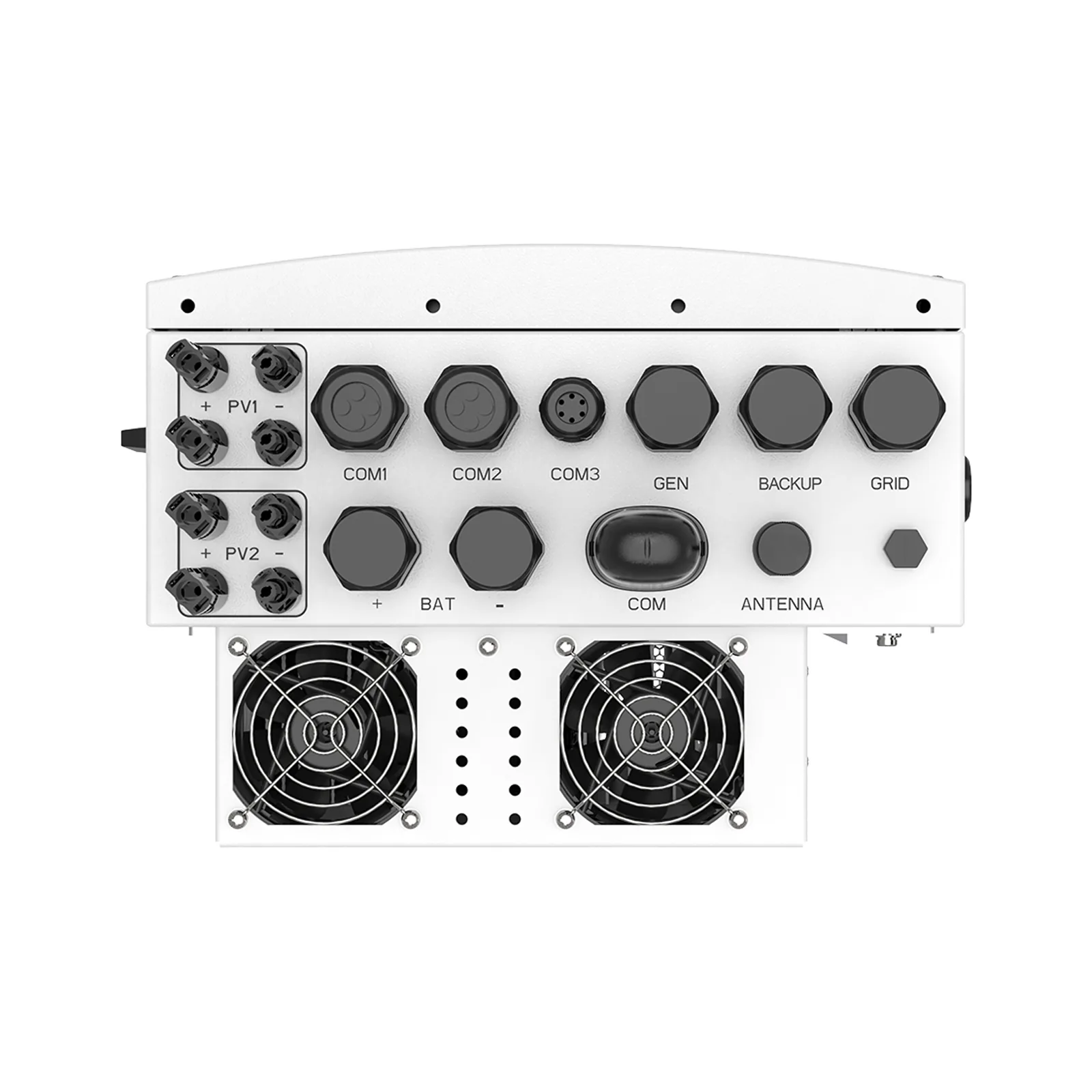

PVポート	MC4コネクタ
バッテリーポート	端子台
ACポート	端子台
通信方式

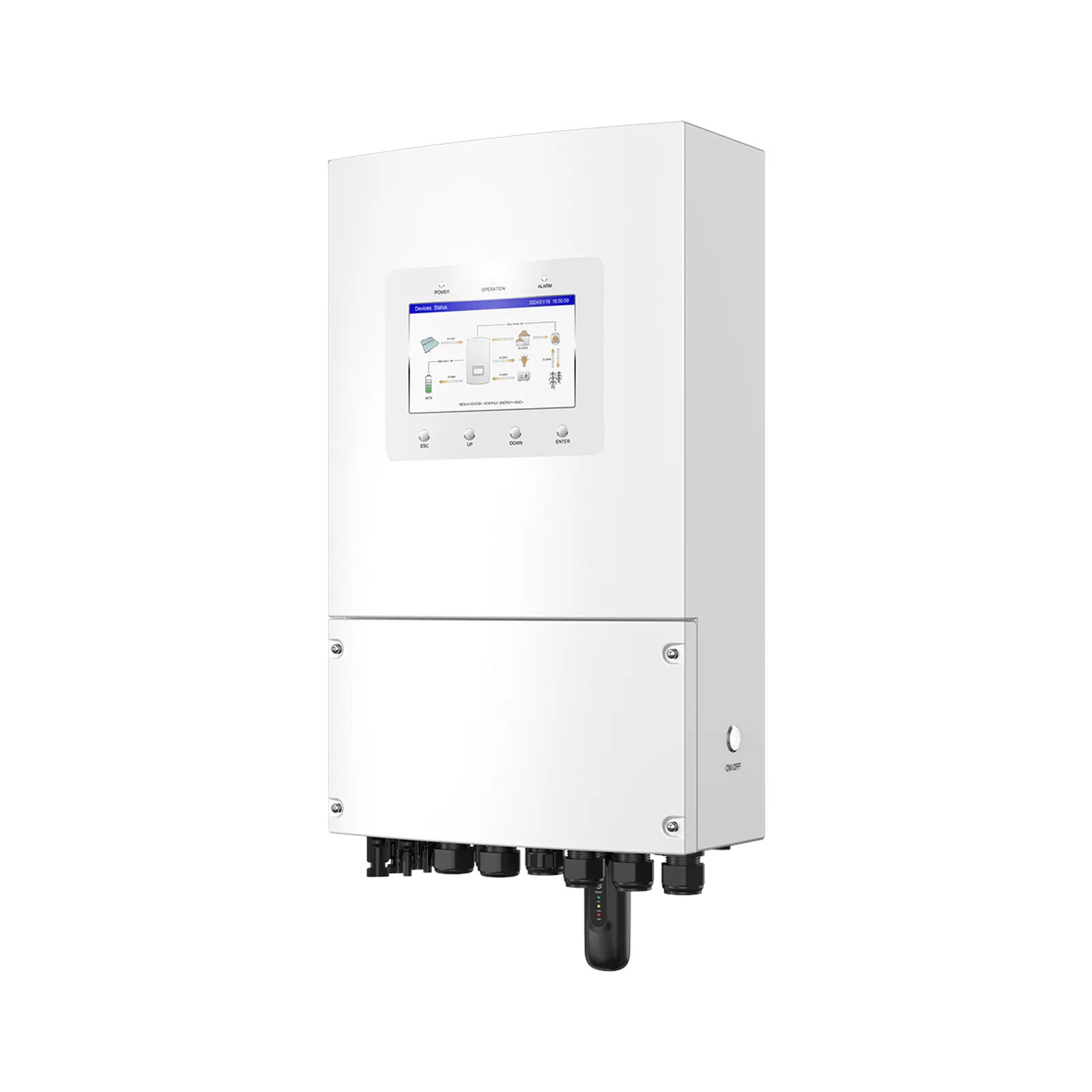

ディスプレイ	7インチLCD
通信インターフェース	Wi-Fi、LAN、Bluetooth、CAN-BMS、CAN-Parallel x 2、RS485-Meter、RS485、DRM、DI、DO x 2、2G/3G/4G（オプション）
モニタリング	Bluetooth＋モバイルアプリ
認証
認証・規格	IEC/EN 62109-1/-2; EN 61000-6-2/-3
系統連系規程	NRS 097-2-1; IEC 62116; IEC 61727; IEC 60068; IEC 61683; EN 50530; EN 50549-1; MEA; PEA; NBR 16149; NBR 16150; G98; G99; CEI 0-21; NTS 631 Type A
